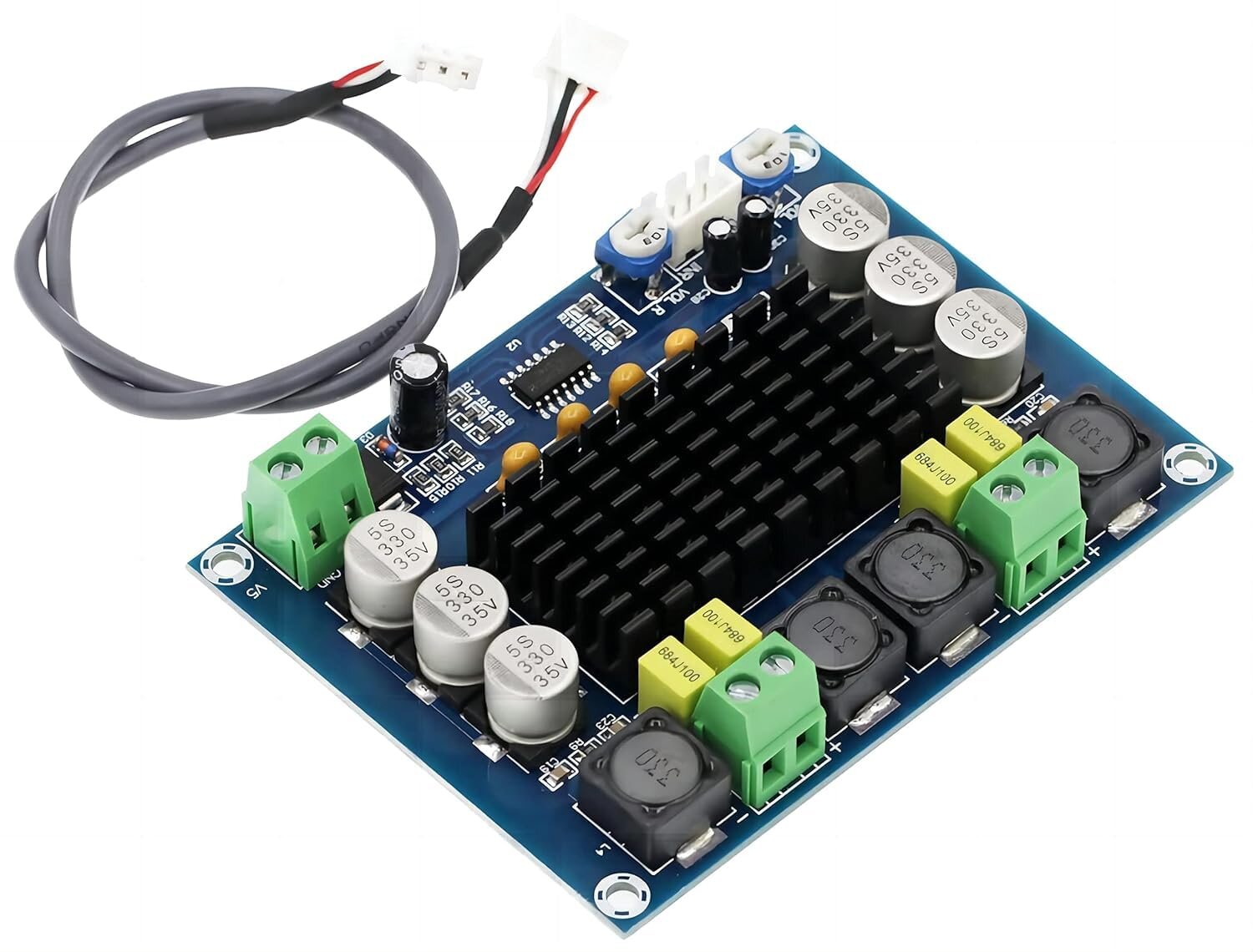

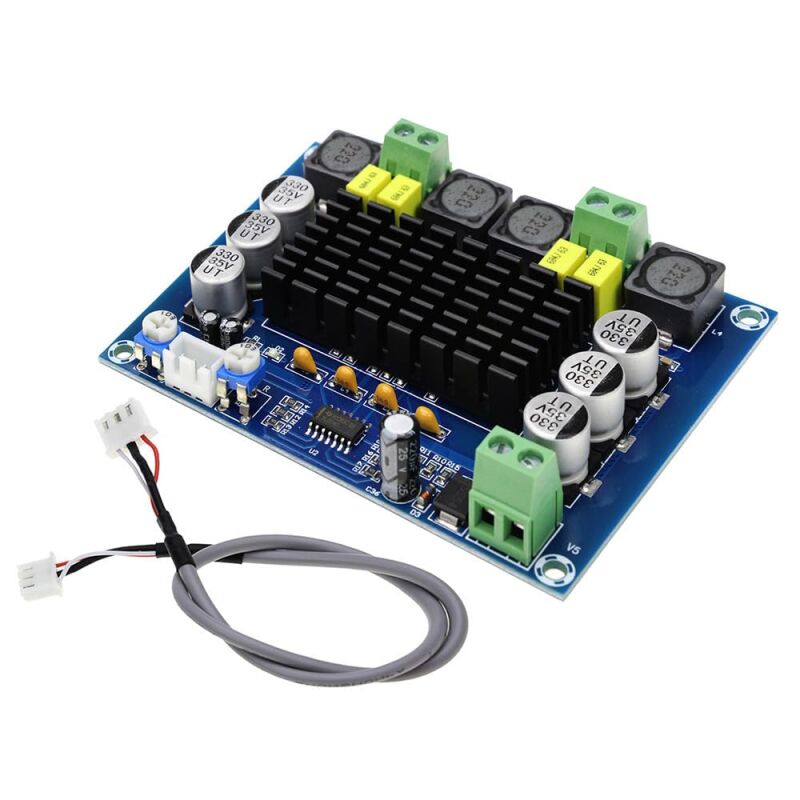

XH-M543 TPA3116D2 Stereo 2x120W Ses Amfi Modülü, yüksek kaliteli ses çıkışı sağlayan çift kanallı bir Class D amplifikatör kartıdır. Texas Instruments'ın güçlü TPA3116D2 entegresini kullanan bu modül, kompakt boyutuyla dikkat çeker.
Kanal başına 120W güç çıkışı ile müzik sistemleri, ev sinema sistemleri ve DIY ses projeleri için ideal olan bu amplifikatör, Arduino projeleri ile entegre edilerek akıllı ses sistemleri oluşturmak için kullanılabilir.
Geniş voltaj aralığında çalışabilen ve yüksek verimlilik sunan bu amfi modülü, modüller kategorisinde ses projeleriniz için profesyonel bir çözüm sunar.
Özellikler:
- Amplifikatör Entegresi: TPA3116D2 (Texas Instruments)
- Kanal Sayısı: 2 (Stereo)
- Çıkış Gücü: 2 x 120W (maksimum, 4Ω yükte)
- Çalışma Gerilimi: 12V - 24V DC
- Maksimum Çalışma Akımı: 6A (tam yükte)
- Amplifikatör Sınıfı: Class D (yüksek verimlilik)
- Frekans Yanıtı: 20Hz - 20kHz
- THD+N (Toplam Harmonik Distorsiyon): <0.1% (tipik)
- Sinyal/Gürültü Oranı (SNR): >98dB
- Hoparlör Empedansı: 4Ω - 8Ω
- Giriş Hassasiyeti: 200mV - 1000mV
- Giriş Empedansı: 47kΩ
- Kazanç Kontrolü: Potansiyometre ile ayarlanabilir
- Koruma Devreleri: Aşırı ısınma, kısa devre ve DC koruma

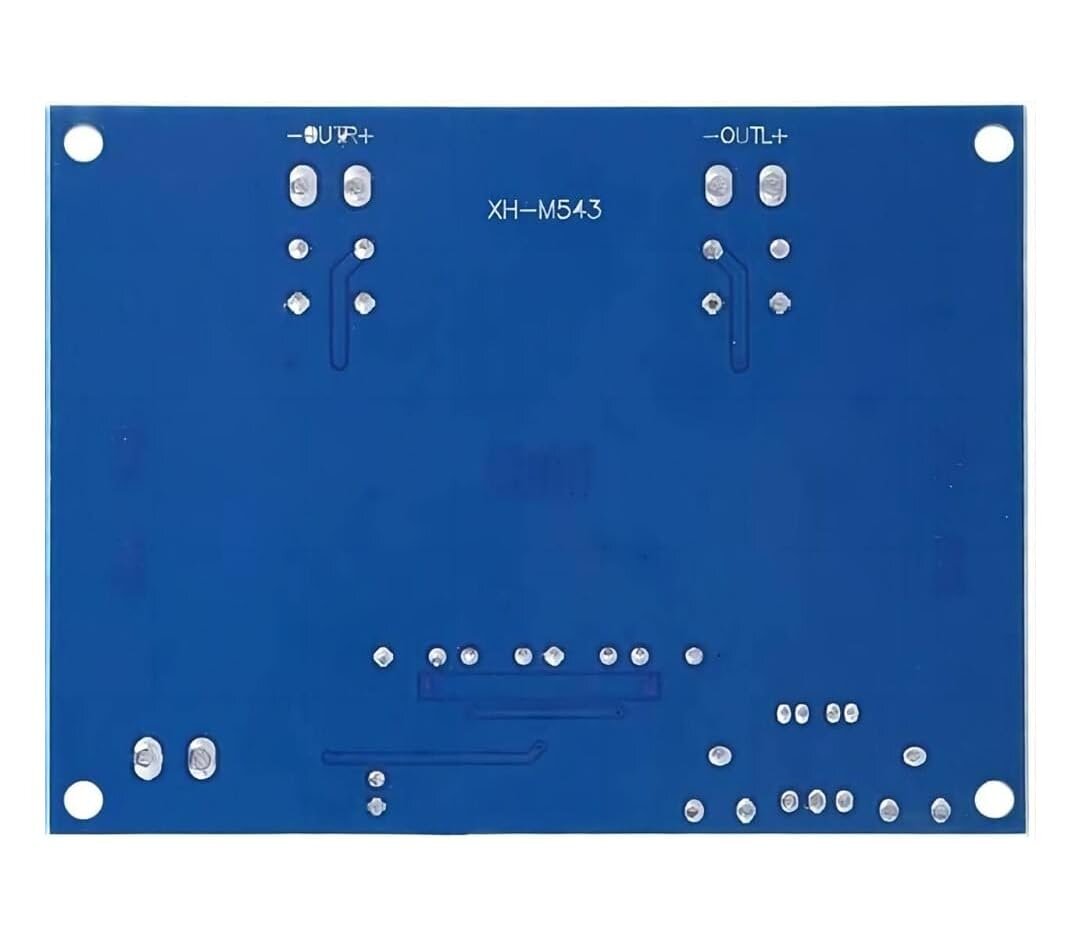

- PCB Boyutları: Yaklaşık 103mm x 75mm x 17mm
- Montaj Delikleri: 4 adet, 3mm çap
- Bağlantı Terminalleri: Vidalı terminal blokları
- Çalışma Verimliliği: >90%
- Çalışma Sıcaklığı: -20°C ile +70°C arası
Kurulum:

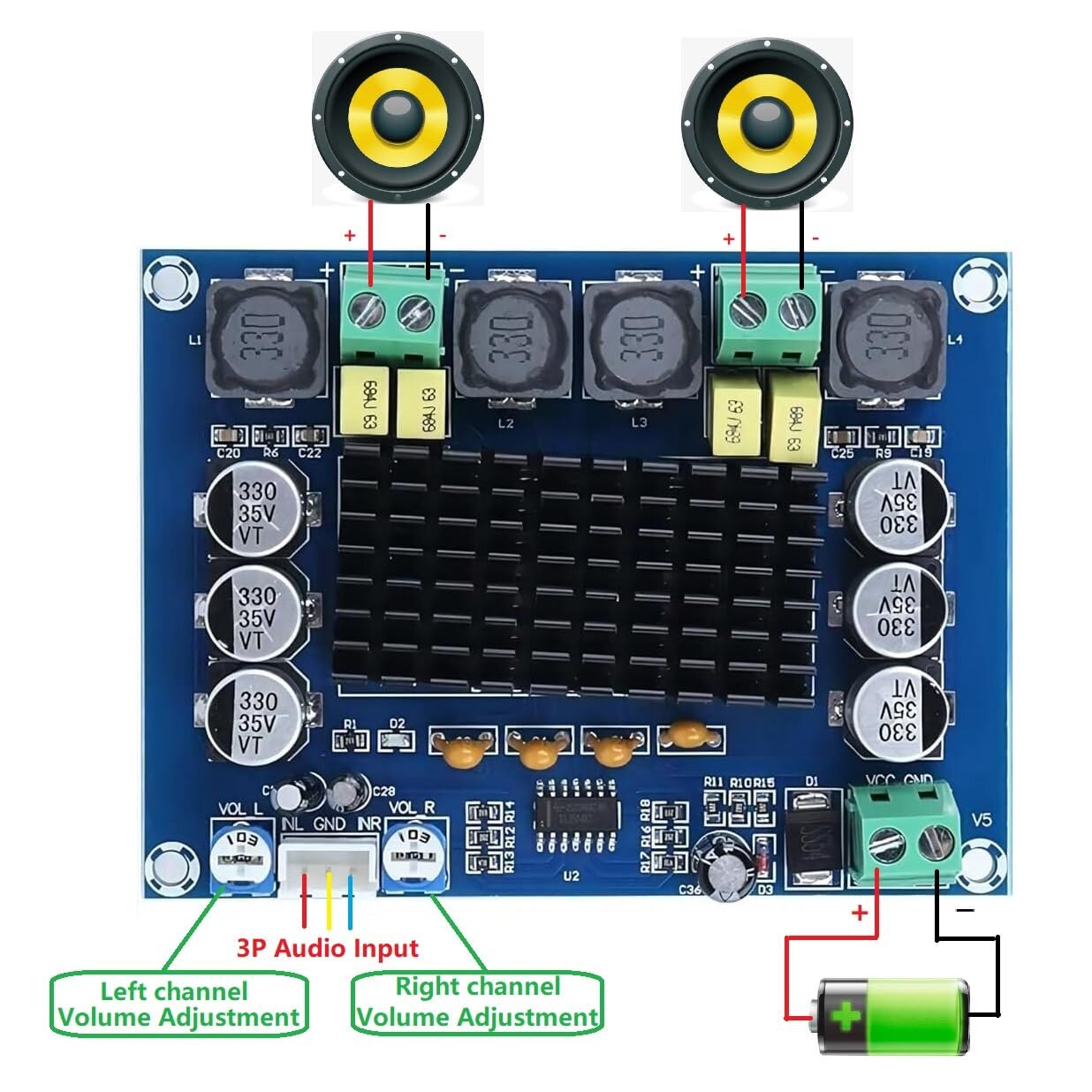

XH-M543 Bağlantı Şeması ve Bağlantı Açıklaması
1️⃣ Güç Bağlantısı
- VCC / + : DC 12V – 26V güç kaynağının pozitif (+) ucu
- GND / – : DC güç kaynağının negatif (–) ucu
⚠️ Önerilen: 24V güçlü adaptör (en az 8–10A)
⚠️ Ters bağlamayınız
2️Ses Girişi (Audio Input)
Genellikle 3 pin veya L–G–R şeklindedir:
- L (Left): Sol kanal ses girişi
- G / GND: Ses sinyali toprak
- R (Right): Sağ kanal ses girişi
Telefon, bilgisayar, Bluetooth modülü, mixer vb. ses kaynağı bağlanabilir
3️Hoparlör Çıkışları
Vidalı klemens şeklindedir:
- L+ / L– : Sol hoparlör (+ / –)
- R+ / R– : Sağ hoparlör (+ / –)
✔️ Hoparlör empedansı: 4Ω – 8Ω
✔️ Hoparlör çıkışları şaseye bağlanmaz
4️Ses Ayarı
- Kart üzerindeki potansiyometre ile genel ses seviyesi ayarlanır
5️Önemli Uyarılar
- Güç bağlıyken hoparlör bağlantısı söküp takmayınız
- Hoparlör uçlarını birbirine veya şaseye temas ettirmeyiniz
- Yüksek güçte kullanımda soğutucu veya fan önerilir
6️Basit Bağlantı Özeti
- Adaptör + → VCC
- Adaptör – → GND
- Ses kaynağı L → L
- Ses kaynağı R → R
- Ses kaynağı GND → G
- Sol hoparlör → L+ / L–
- Sağ hoparlör → R+ / R–
Kullanım Alanları:
Ev Ses Sistemleri
- DIY hoparlör projeleri
- Kompakt ev stereo sistemleri
- Kitaplık hoparlör amplifikatörleri
- TV ses sistemleri güçlendirme
- Raf tipi müzik sistemleri
Multimedya Uygulamaları
- PC ses sistemleri
- Oyun konsolları için ses amplifikasyonu
- Sunum sistemleri
- Dijital müzik çalarlar için güçlendirici
- Medya merkezleri
Özel Projeler
- Araç ses sistemleri (12V sistemler)
- Taşınabilir PA sistemleri
- Arduino kontrollü akıllı ses sistemleri
- Müzik enstrümanı amplifikatörleri
- Mobil DJ setleri
