XH-M131 12V Ldr Işık Kontrollü Röle Modülü

XH-M131 12V LDR Işık Kontrollü Röle Modülü, ortamdaki ışık seviyesine göre elektrikli cihazları otomatik olarak açıp kapatmaya yarayan bir elektronik karttır. Genellikle "fotosel anahtar" olarak da bilinir.

Nasıl Çalışır?

Bu modülün temelinde LDR (Light Dependent Resistor - Işığa Bağımlı Direnç) adı verilen bir sensör bulunur. LDR'nin özelliği, üzerine düşen ışık miktarına göre direncinin değişmesidir:

• Aydınlık ortamda: LDR'nin direnci düşer.
• Karanlık ortamda: LDR'nin direnci artar.

XH-M131 modülü, LDR'nin bu direnç değişimini algılar. Kart üzerindeki bir potansiyometre (ayarlanabilir direnç) sayesinde ışık algılama hassasiyetini, yani hangi ışık seviyesinde rölenin tetikleneceğini ayarlayabilirsiniz. LDR'nin direnci ayarlanan eşik değere ulaştığında, modül üzerindeki röle aktif hale gelir. Röle, bir nevi elektrik anahtarı görevi görerek, modüle bağlı olan yüksek güçlü cihazların (örneğin bir lamba) çalışıp çalışmamasını sağlar.

Temel Özellikleri

• Çalışma Gerilimi: Genellikle 12V DC ile beslenir.
• Röle Anahtarlama Gücü: Genellikle AC 220V 5A / DC 30V 5A veya AC 250V 10A / DC 30V 10A gibi değerlere kadar anahtarlama yapabilir. Bu, doğrudan şebeke elektriğiyle çalışan (ancak bu tip uygulamalarda dikkatli olunmalı) veya DC ile çalışan çeşitli cihazları kontrol edebileceği anlamına gelir.
• Sensör Tipi: LDR (Işığa Bağımlı Direnç)
• Hassasiyet Ayarı: Kart üzerindeki potansiyometre ile ışık algılama eşiği ayarlanabilir.
• Çıkış: Röle çıkışı genellikle NO (Normalde Açık) ve NC (Normalde Kapalı) kontaklarını içerir. Bu sayede, ışık algılandığında kapanan veya açılan bir devre oluşturabilirsiniz.
• Gösterge LED'leri: Genellikle besleme durumunu gösteren bir kırmızı LED ve rölenin aktif olduğunu gösteren bir mavi LED bulunur.

Kullanım Alanları

XH-M131 LDR ışık kontrollü röle modülü, otomasyon ve enerji tasarrufu gerektiren birçok projede kullanılabilir:

• Aydınlatma Otomasyonu: Bahçe aydınlatmaları, sokak lambaları veya iç mekan lambalarının hava karardığında otomatik olarak yanması ve hava aydınlandığında sönmesi.
• Enerji Tasarrufu: Gün ışığı varken yapay aydınlatmayı kapatarak enerji tüketimini azaltma.
• Güvenlik Sistemleri: Güvenlik kameraları veya sensörlerin gece veya düşük ışık koşullarında daha etkili çalışmasını sağlama.
• Otomatik Sulama Sistemleri: Bitkilerin su ihtiyacını gece veya düşük ışık seviyelerine göre ayarlama.

Temel Teknik Özellikler

• Model: XH-M131
• Çalışma Gerilimi: Genellikle 12V DC ile beslenir. Bazı versiyonları 5V DC veya 24V DC olarak da bulunabilir, ancak en yaygın olanı 12V'tur.
• Akım Tüketimi: Röle çekili değilken (bekleme modu) genellikle 5mA'den az, röle çekili iken (aktif mod) ise yaklaşık 35mA civarındadır.
• Sensör Tipi: LDR (Light Dependent Resistor - Işığa Bağımlı Direnç)
• Hassasiyet Ayarı: Kart üzerinde bulunan bir potansiyometre (trimpot) aracılığıyla ışık algılama eşiği ayarlanabilir. Bu, rölenin hangi ışık şiddetinde tetikleneceğini belirlemenizi sağlar.

Röle Çıkış Özellikleri

• Röle Tipi: Tek kanallı bir röle içerir.
• Röle Kontakları: Genellikle 3 adet çıkış pini bulunur:
  • COM (Ortak Uç): Kontrol etmek istediğiniz cihazın bir ucunu buraya bağlarsınız.
  • NO (Normalde Açık - Normally Open): Röle tetiklenmediğinde (ışık eşiğin altındayken veya üstündeyken, ayarlanan çalışma moduna bağlı olarak) açık olan, tetiklendiğinde kapanan kontak.
  • NC (Normalde Kapalı - Normally Closed): Röle tetiklenmediğinde kapalı olan, tetiklendiğinde açılan kontak.
• Anahtarlama Gücü (Maksimum Yük Kapasitesi):
  • AC (Alternatif Akım): Genellikle AC 220V / 10A veya AC 250V / 10A'e kadar.
  • DC (Doğru Akım): Genellikle DC 30V / 10A'e kadar.
  • Bu değerler, modül üzerinden doğrudan kontrol edebileceğiniz maksimum cihaz gücünü gösterir. Daha yüksek güçlü cihazlar için harici bir kontaktör veya daha büyük bir röle kullanmanız gerekebilir.

Diğer Özellikler

• Gösterge LED'leri:
  • Kırmızı LED: Modüle güç verildiğini gösterir (Besleme Göstergesi).
  • Mavi LED: Rölenin aktif olduğunu (çekili olduğunu) gösterir (Röle Çalışma Göstergesi).
• Montaj Delikleri: Genellikle kolay montaj için 4 adet M3 vida deliği bulunur.

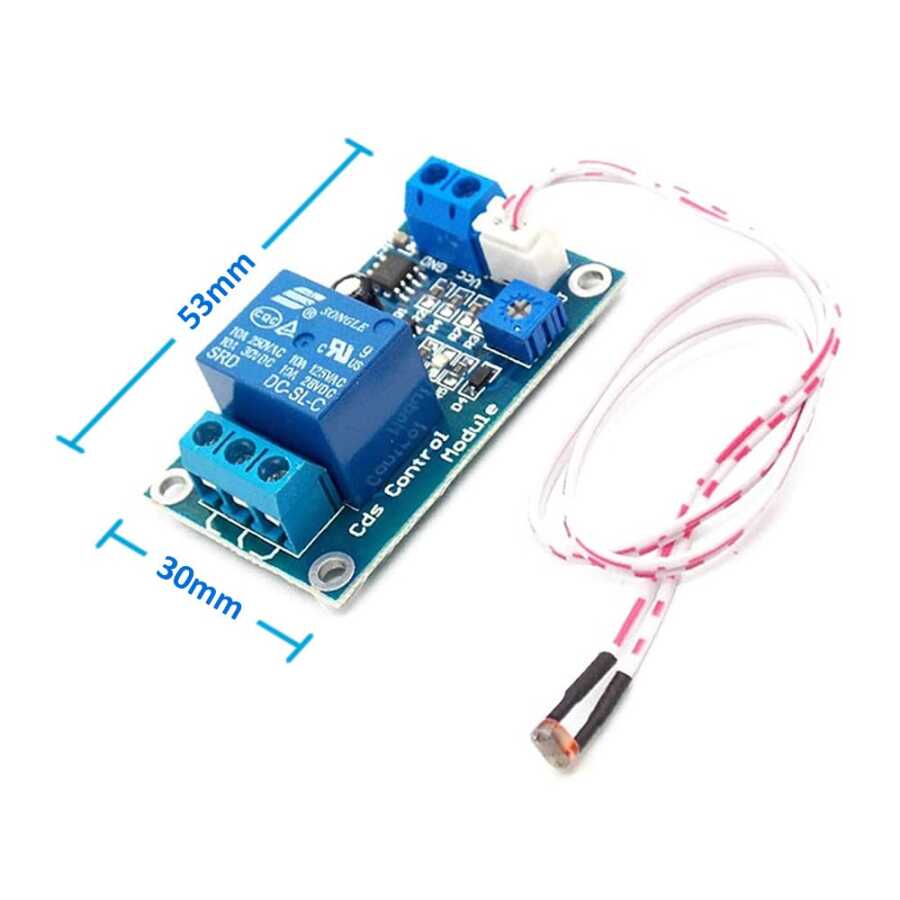

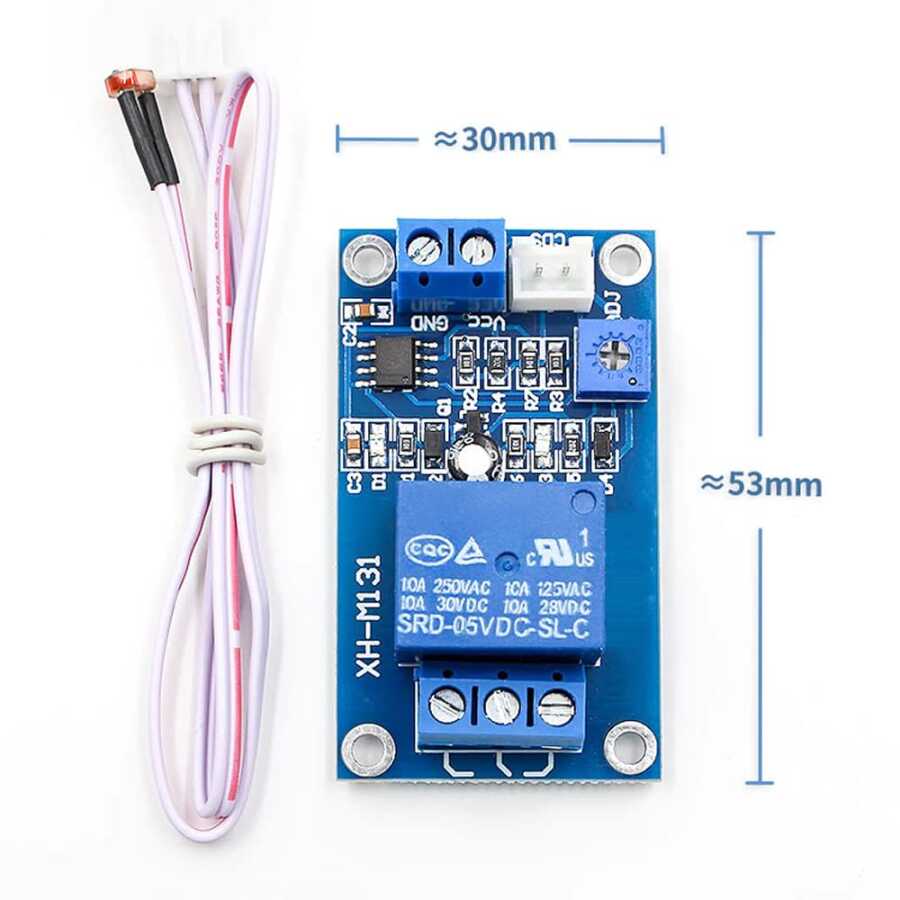

• Boyutlar: Modülün fiziksel boyutları genellikle 53mm x 31mm x 19mm civarındadır (boyutlar üreticiye göre biraz farklılık gösterebilir).
• Çalışma Sıcaklığı: Genellikle -10°C ile +80°C arasında değişen bir çalışma sıcaklığı aralığına sahiptir.
