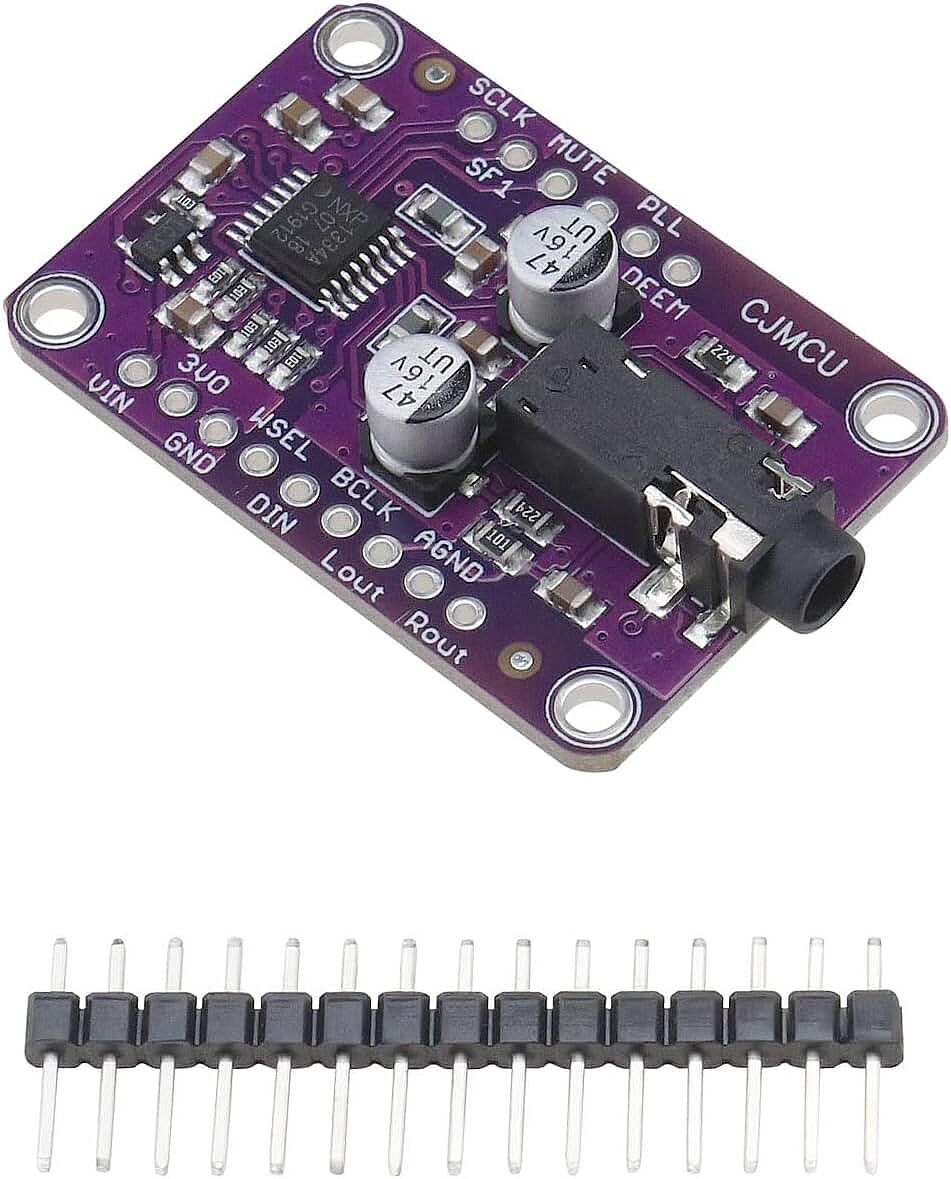

UDA1334A I2S Stereo DAC Dekoder Modülü - 3.5mm Ses Çıkışlı

UDA1334A I2S Stereo DAC Dekoder Modülü, dijital I2S ses verilerini analog stereo ses sinyaline dönüştürmek için kullanılan kompakt bir ses dönüştürücü modülüdür. Üzerinde bulunan NXP UDA1334A DAC entegresi, I2S üzerinden aldığı dijital ses verilerini işleyerek temiz ve kaliteli bir analog ses çıkışı oluşturur.

Modül; Raspberry Pi, ESP32, STM32 ve I2S dijital ses çıkışı sağlayan çeşitli geliştirme kartlarıyla birlikte kullanılabilir. Özellikle harici ses çıkışı eklemek veya mevcut bir dijital ses sistemini analog ses çıkışına dönüştürmek isteyen projeler için pratik bir çözümdür.

UDA1334A'nın dahili PLL (Phase-Locked Loop) yapısı sayesinde harici bir ana saat (MCLK) sinyaline ihtiyaç duyulmadan çalışabilmesi, özellikle MCLK hattı bulunmayan Raspberry Pi gibi platformlarla kullanımını kolaylaştırır. I2S veri, bit clock ve word select hatlarının bağlanmasıyla ses verileri DAC tarafından işlenebilir.

Öne Çıkan Özellikler

• NXP UDA1334A Stereo DAC entegresi
• I2S dijital ses giriş desteği
• Dijital sesi analog stereo sese dönüştürme
• 3.5 mm stereo ses çıkışı
• 3.3V ve 5V lojik seviyeleriyle uyumlu yapı
• Dahili PLL sayesinde MCLK olmadan çalışabilme
• Klasik I2S formatını destekleme
• 16-bit, 20-bit ve 24-bit ses veri formatlarını destekleme
• Sessize alma (Mute) desteği
• De-emphasis filtresi desteği
• Ferrit filtreleme ve düşük gürültülü güç yapısı
• Breadboard kullanımına uygun bağlantı noktaları
• Raspberry Pi, ESP32 ve STM32 projelerine uygun yapı

I2S ile Dijital Ses Dönüşümü

I2S, dijital ses verilerinin mikrodenetleyiciler, işlemciler ve ses entegreleri arasında aktarılması için kullanılan bir seri haberleşme standardıdır.

UDA1334A modülü, I2S üzerinden aldığı dijital ses verilerini analog stereo çıkışa dönüştürür. Bu sayede Raspberry Pi veya ESP32 gibi cihazlarda bulunan dijital ses verileri, harici bir ses sistemine aktarılabilecek analog sinyale dönüştürülebilir.

Modülün dahili PLL yapısı, gerekli saat sinyalini bit clock üzerinden oluşturabildiği için MCLK çıkışı olmayan sistemlerde de kullanım kolaylığı sağlar.

Temiz ve Kararlı Ses Çıkışı

Modül üzerinde güç ve ses sinyallerindeki istenmeyen parazitleri azaltmaya yardımcı olacak filtreleme elemanları bulunur. Analog çıkışın daha temiz olması için uygun filtreleme ve düşük gürültülü güç düzenleme yapısı kullanılmıştır.

3.5 mm stereo jak üzerinden kulaklık, aktif hoparlör veya uygun bir ses amplifikatörüne bağlantı yapılabilir.

Kullanım Alanları

• Raspberry Pi ses projeleri
• ESP32 I2S ses uygulamaları
• STM32 dijital ses projeleri
• Dijital müzik çalarlar
• Harici ses çıkışı uygulamaları
• Audio streaming sistemleri
• Hi-Fi ses projeleri
• Amplifikatör uygulamaları
• Aktif hoparlör sistemleri
• DIY ses projeleri
• Gömülü sistemler
• Dijitalden analoğa ses dönüşümü gereken uygulamalar
