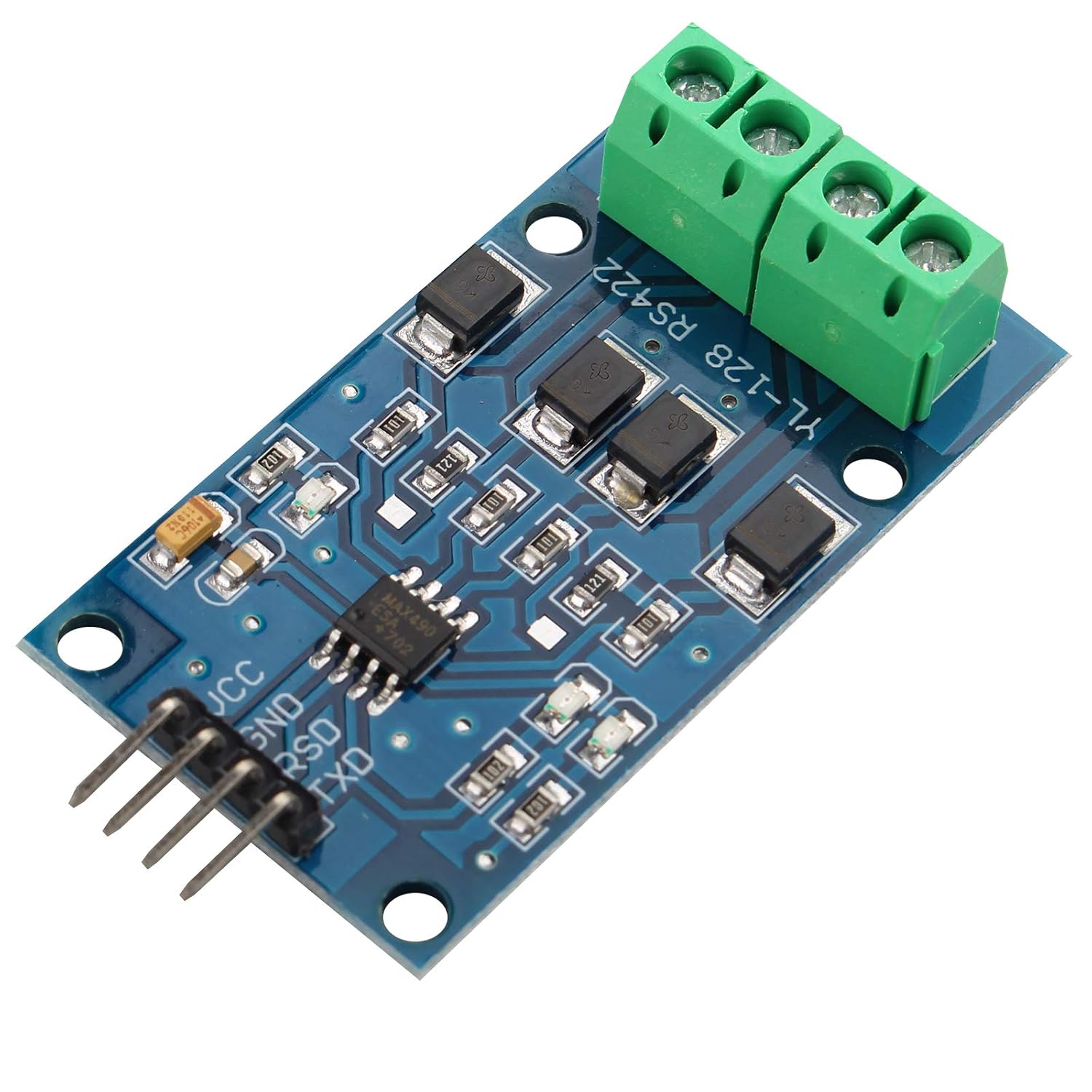

TTL to RS422 MAX490 Çift Yönlü Sinyal Çevirici Haberleşme Modülü

Ürün Tanımı

TTL to RS422 MAX490 Çift Yönlü Sinyal Çevirici Haberleşme Modülü, mikrodenetleyici ve kontrol kartlarının TTL seviyesindeki UART seri haberleşme sinyallerini RS422 diferansiyel haberleşme standardına dönüştürmek için kullanılan haberleşme modülüdür.

Modül üzerinde bulunan MAX490 entegresi, tam çift yönlü (full-duplex) RS422 haberleşmesini destekler. Böylece veri gönderme ve veri alma işlemleri ayrı diferansiyel hatlar üzerinden eş zamanlı olarak gerçekleştirilebilir.

Arduino, ESP32, STM32, Raspberry Pi, PIC, AVR ve diğer UART destekli kontrol kartlarının RS422 kullanan endüstriyel cihazlarla haberleşmesi için kullanılabilir.

Ürün Özellikleri

• TTL UART → RS422 sinyal dönüşümü
• MAX490 haberleşme entegresi
• Çift yönlü veri haberleşme desteği
• Full-Duplex RS422 haberleşme
• TX ve RX hatları birbirinden bağımsız çalışır
• Diferansiyel sinyal yapısı sayesinde parazite karşı dayanıklıdır
• Uzun mesafeli seri haberleşme uygulamalarına uygundur
• Endüstriyel sistemlerde kararlı veri aktarımı sağlar
• TTL tarafında standart UART bağlantısı
• RS422 tarafında vida terminalli kolay bağlantı
• Durum gösterge LED'leri
• Kompakt ve kolay monte edilebilir PCB yapısı
• Arduino, STM32, ESP32, PIC ve benzeri sistemlerle kullanılabilir

Bağlantı Pinleri

TTL tarafında kart üzerinde genel olarak şu bağlantılar bulunur:

RS422 tarafında ise ayrı alıcı ve verici diferansiyel hatları bulunur.

Kart üzerindeki terminal isimlendirmeleri üretim versiyonuna göre değişebileceğinden bağlantı sırasında PCB üzerindeki baskılar esas alınmalıdır.

Çalışma Prensibi

TTL UART haberleşmesinde veri, TX ve RX hatları üzerinden tek uçlu elektriksel sinyal şeklinde taşınır. Bu yöntem kısa mesafelerde oldukça kullanışlıdır ancak kablo uzunluğu arttıkça elektromanyetik parazitlerden daha fazla etkilenebilir.

RS422 standardında ise veri diferansiyel sinyal olarak iletilir. Yani veri iki hat arasındaki gerilim farkına göre belirlenir.

Bu yapı sayesinde:

• Daha uzun kablo mesafelerinde haberleşme yapılabilir.
• Elektromanyetik parazitlerin etkisi azalır.
• Endüstriyel ortamlarda daha kararlı veri aktarımı sağlanır.

MAX490 tabanlı bu modül, TTL UART sinyallerini RS422 diferansiyel sinyallerine çevirerek iki sistem arasında haberleşme kurulmasını sağlar.

Full-Duplex RS422 Nedir?

Bu modülün önemli avantajlarından biri Full-Duplex haberleşme desteğidir.

Full-Duplex yapıda veri gönderme ve alma işlemleri için ayrı kablo çiftleri kullanılır.

Yani sistem aynı anda:

Veri gönderebilir + veri alabilir.

Bu nedenle RS485'in yaygın kullanılan 2 telli Half-Duplex yapısından farklı olarak RS422 bağlantısında genellikle:

• 2 adet TX hattı
• 2 adet RX hattı

olmak üzere toplam 4 sinyal hattı kullanılır.

Kullanım Alanları

• Endüstriyel otomasyon sistemleri
• Arduino RS422 projeleri
• STM32 haberleşme uygulamaları
• ESP32 seri haberleşme uygulamaları
• PLC haberleşme sistemleri
• CNC makineleri
• Fabrika otomasyonu
• Motor sürücü haberleşmesi
• Endüstriyel sensör sistemleri
• Veri toplama cihazları
• Uzaktan kontrol sistemleri
• Güvenlik ve erişim kontrol sistemleri
• Bina otomasyonu
• Seri haberleşmeli ölçüm cihazları
• Endüstriyel kontrol panelleri
• RS422 destekli cihazların mikrodenetleyiciye bağlanması

Arduino ile Bağlantı Örneği

TTL tarafında:

Arduino → MAX490 RS422 Modülü

• 5V → VCC
• GND → GND
• TX → RXD
• RX → TXD

RS422 tarafında ise karşı cihazın:

• TX+ hattı → RX+
• TX- hattı → RX-
• RX+ hattı → TX+
• RX- hattı → TX-

şeklinde çapraz bağlantı yapılması gerekebilir.

Bağlanacak cihazın RS422 pin yapısı mutlaka kontrol edilmelidir.

RS422'nin Avantajları

RS422 haberleşme standardı özellikle uzun mesafeli ve parazitli ortamlardaki seri haberleşme uygulamalarında tercih edilir.

Başlıca avantajları:

• Diferansiyel veri aktarımı
• Yüksek parazit bağışıklığı
• Uzun mesafeli haberleşme
• Full-Duplex iletişim
• Güvenilir endüstriyel veri aktarımı
• TTL UART sistemlere göre daha kararlı haberleşme
