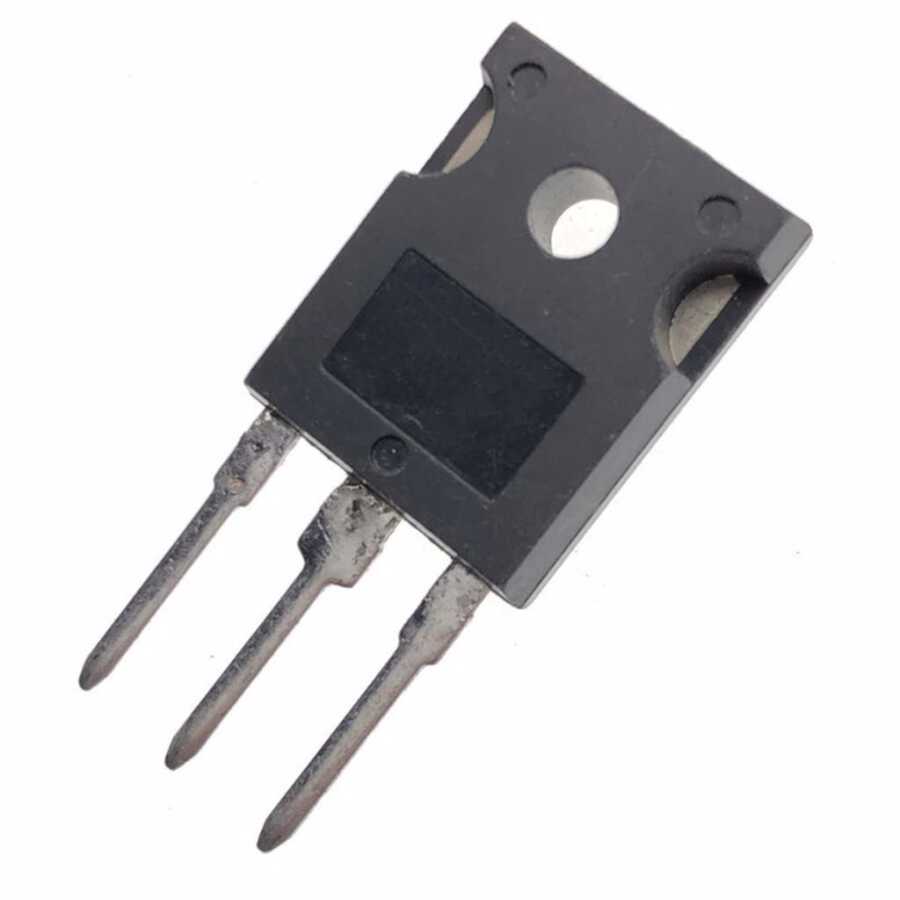

TIP3055 TO-247 15A 100V 90W NPN Transistör

TIP3055 TO-247 15A 100V 90W NPN Transistör

TIP3055, güç uygulamaları için tasarlanmış bir NPN güç transistörüdür. Genellikle ses amplifikatörleri, motor sürücüleri ve anahtarlama devreleri gibi yüksek akım ve voltaj kapasitesi gerektiren uygulamalarda kullanılır.

İşte TIP3055'in başlıca özellikleri:

• Transistör Tipi: NPN Bipolar Eklem Transistörü (BJT)
• Maksimum Kollektör Akımı (Ic): 15 Amper (A)
• Maksimum Kollektör-Emiter Gerilimi (Vce): Genellikle 60V, bazı üreticilerde 70V veya 100V'a kadar çıkabilir.
• Maksimum Kollektör-Base Gerilimi (Vcb): 100V
• Maksimum Emiter-Base Gerilimi (Veb): 7V
• Maksimum Güç Dağıtımı (Pd): 90 Watt (W)
• DC Akım Kazancı (hFE): Genellikle 20 ila 70 (4A'de)
• Geçiş Frekansı (fT): Yaklaşık 2-3 MHz
• Paket Tipi: TO-247 (En yaygın), TO-218 veya TO-3P
• Çalışma ve Depolama Sıcaklığı Aralığı: -65°C ila +150°C

Temel Avantajları:

• Yüksek Akım ve Voltaj Kapasitesi: Bu özelliği sayesinde güç uygulamaları için idealdir.
• Düşük Doygunluk Gerilimi: Enerji kayıplarını en aza indirmeye yardımcı olur.
• Geniş Güvenli Çalışma Alanı (SOA): Geniş bir koşul yelpazesi altında güvenli bir şekilde çalışabilme yeteneği, dayanıklılığını artırır.
• Kolay Sürülebilirlik: Karmaşık sürücü devreleri gerektirmez.
• İyi Termal Direnç: Etkin ısı dağıtımı sağlar, bu da uzun süreli yüksek performans için önemlidir.

Uygulama Alanları:

• Güç amplifikatörleri (özellikle ses amplifikatörleri)
• Motor sürücü devreleri (DC motor kontrolü)
• Güç kaynağı regülatörleri
• Anahtarlama devreleri
• Endüstriyel kontrol uygulamaları
