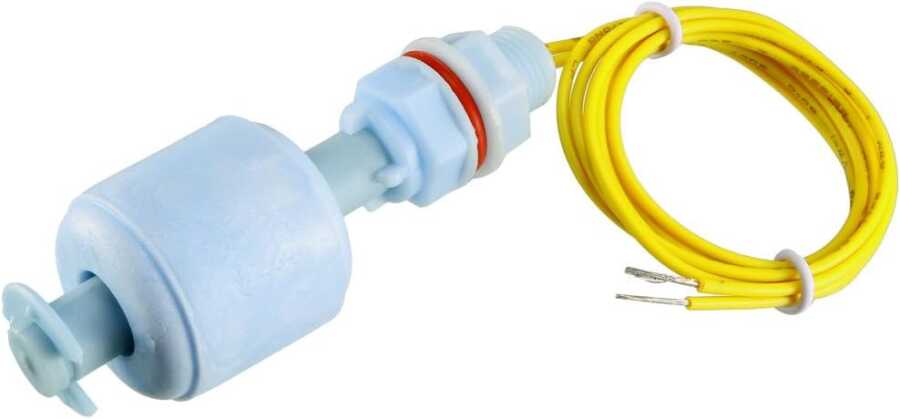

ZP5210 su seviye sensörü, sıvı seviyesini algılamak için kullanılan, genellikle şamandıralı tipte bir anahtardır. Basit yapısı ve kolay kullanımıyla öne çıkar.

Çalışma Prensibi

ZP5210 sensörünün çalışma prensibi oldukça basittir:

• Sensörün içinde, suyun kaldırma kuvvetiyle hareket eden bir şamandıra bulunur.
• Bu şamandıranın içinde bir mıknatıs yer alır.
• Sensör gövdesinin içinde ise bir veya daha fazla reed anahtar (manyetik alanla tetiklenen anahtar) bulunur.

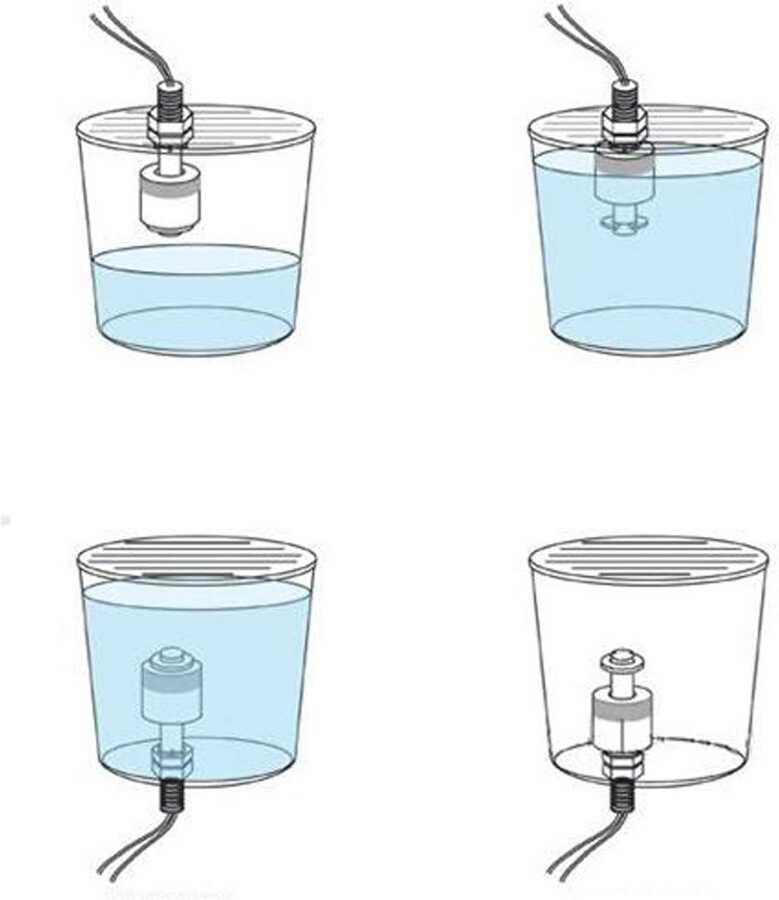

• Sıvı seviyesi yükseldiğinde şamandıra yukarı kalkar ve içindeki mıknatıs, reed anahtara yaklaşarak onu tetikler. Bu, anahtarın konumunu (açık veya kapalı) değiştirir.
• Sıvı seviyesi düştüğünde ise şamandıra aşağı iner ve mıknatıs reed anahtardan uzaklaşarak anahtarın eski konumuna dönmesini sağlar.

Bu sayede, sensör sıvı seviyesinin belirli bir noktayı aşıp aşmadığını veya altına düşüp düşmediğini bir açık/kapalı sinyali olarak iletir.

Özellikleri

ZP5210 sensörünün tipik özellikleri şunlardır:

• Tip: Şamandıralı (Float Switch)
• Çıkış: Dijital (açık/kapalı)
• Maksimum Kontak Değeri: Genellikle 10W
• Maksimum Anahtarlama Gerilimi: DC 100V veya AC 220V'a kadar olabilir.
• Maksimum Anahtarlama Akımı: Genellikle 0.5A
• Malzeme: Genellikle PP (Polipropilen) gibi dayanıklı plastikler.
• Sıcaklık Aralığı: -10°C ile +85°C arasında değişebilir.
• Montaj: Genellikle dikey montaj için tasarlanmıştır.

Yüksek akım çeken bir yükü (örneğin bir pompa) kontrol etmek isteniyorsa, sensörün doğrudan bağlanmaması, araya bir röle veya kontaktör eklenmesi önemlidir. Aksi takdirde sensörün içindeki anahtar zarar görebilir.

Kullanım Alanları

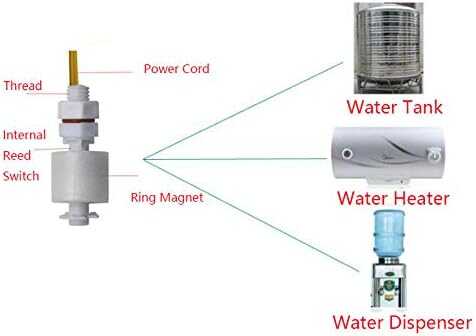

ZP5210 gibi su seviye sensörleri, sıvı seviyesini kontrol etmenin önemli olduğu birçok alanda kullanılır:

• Su Tankları ve Depoları: Su seviyesinin otomatik olarak kontrol edilmesi, aşırı dolumun önlenmesi veya boşaldığında alarm verilmesi için.
• Pompa Kontrolü: Belirli bir seviyeye ulaşıldığında pompaları otomatik olarak çalıştırmak veya durdurmak için.
• Alarm Sistemleri: Sıvı seviyesinin kritik bir eşiğe ulaştığında uyarı vermek için.
• Ev Aletleri: Bulaşık makineleri, çamaşır makineleri gibi su seviyesi kontrolü gerektiren cihazlarda.
• Endüstriyel Uygulamalar: Proses tankları, kimyasal kaplar ve diğer endüstriyel sistemlerde sıvı seviye izleme ve kontrolü.
• Arduino ve Mikrodenetleyici Projeleri: Otomasyon projelerinde sıvı seviyesini algılamak için basit ve uygun maliyetli bir çözüm sunar.

Teknik Özellikleri:

• Çıkış Tipi: Dijital (açık/kapalı kontak - NO + NC)
  • Normalde Açık (NO - Normally Open): Şamandıra belirli bir seviyede değilken kontak açık, seviyeye geldiğinde kapanır.
  • Normalde Kapalı (NC - Normally Closed): Şamandıra belirli bir seviyede değilken kontak kapalı, seviyeye geldiğinde açılır. (Bazı modeller sadece NO veya NC olarak belirtilebilir, ancak çoğu şamandıra ters çevrilerek diğer konuma ayarlanabilir.)
• Maksimum Kontak Değeri: 10W (Watt)
  • Bu, sensörün doğrudan anahtarlayabileceği maksimum gücü belirtir. Yüksek akım çeken cihazlar için mutlaka bir röle veya kontaktör kullanılması gerekir.
• Maksimum Anahtarlama Gerilimi:
  • DC: Genellikle 100V DC
  • AC: Genellikle 220V AC (Bazı kaynaklarda AC 110V veya DC 220V olarak da belirtilebilir.)
• Maksimum Anahtarlama Akımı: 0.5A (Amper)
• Maksimum Taşıma Akımı (Max Carry Current): 1.0A (Bu, anlık olarak taşıyabileceği maksimum akımı ifade eder, sürekli anahtarlama akımı değil.)
• Maksimum Arıza Gerilimi (Max Breakdown Voltage): 220V DC (Bu, anahtarın bozulmadan dayanabileceği maksimum gerilimdir.)
• Maksimum Temas Direnci: 100mΩ (miliohm)
• Sıcaklık Aralığı: Genellikle -10°C ila +85°C arası (Bazı kaynaklarda +60°C olarak da belirtilebilir.)
• Çalışma Basıncı: Genellikle <0.6 MPa
• Ortamın Özgül Ağırlığı (Medium Specific Gravity): >0.6 (Bu, şamandıranın yüzebilmesi için sıvının minimum yoğunluğunu belirtir.)
• Malzeme:
  • Şamandıra Topu Malzemesi: PP (Polipropilen)
  • Gövde Malzemesi: PP (Polipropilen)
  • PP, suya ve birçok kimyasala karşı dayanıklı, hafif bir termoplastiktir.
•
