RS485 – TTL UART Dönüştürücü Modül

RS485 – TTL UART Dönüştürücü Modül

Ürün Tanımı

RS485 – TTL UART Dönüştürücü Modül, mikrodenetleyici ve geliştirme kartlarının TTL seviyesindeki UART seri haberleşme sinyallerini RS485 haberleşme standardına dönüştürmek için kullanılan kompakt bir haberleşme modülüdür.

Arduino, ESP32, ESP8266, STM32, Raspberry Pi ve benzeri sistemlerin UART TX/RX hatları üzerinden RS485 cihazlarıyla haberleşmesini sağlar. RS485 standardının uzun mesafelerde ve elektriksel gürültünün bulunduğu endüstriyel ortamlarda güvenilir veri iletişimi sağlaması sayesinde otomasyon ve kontrol uygulamalarında yaygın olarak kullanılır.

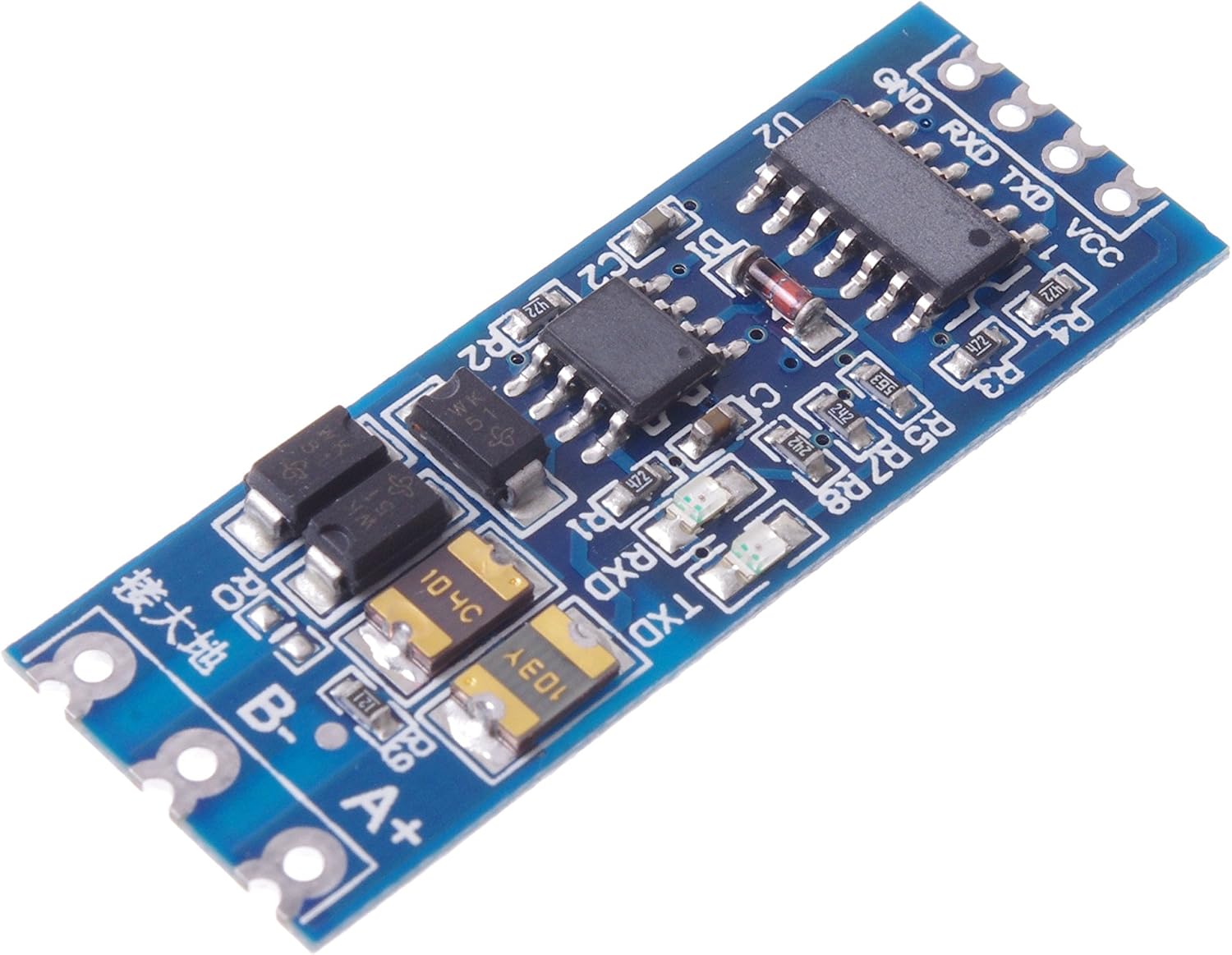

Modül üzerinde A+ ve B- RS485 haberleşme bağlantıları ile TTL tarafında VCC, TXD, RXD ve GND bağlantıları bulunur.

Ürün Özellikleri

• RS485 ↔ TTL UART dönüştürme
• TTL seri haberleşme sistemlerini RS485 hattına bağlamak için uygundur
• TXD ve RXD UART bağlantıları
• RS485 tarafında A+ ve B- diferansiyel haberleşme çıkışı
• Uzun mesafeli seri veri haberleşmesine uygundur
• Elektriksel gürültü ve parazit bulunan ortamlarda UART bağlantısına göre daha kararlı iletişim sağlar
• Çift yönlü veri haberleşmesini destekler
• Mikrodenetleyici tabanlı projelerde kolay kullanım
• Kompakt PCB yapısı sayesinde projelere kolayca entegre edilebilir
• Endüstriyel haberleşme ve otomasyon uygulamalarına uygundur

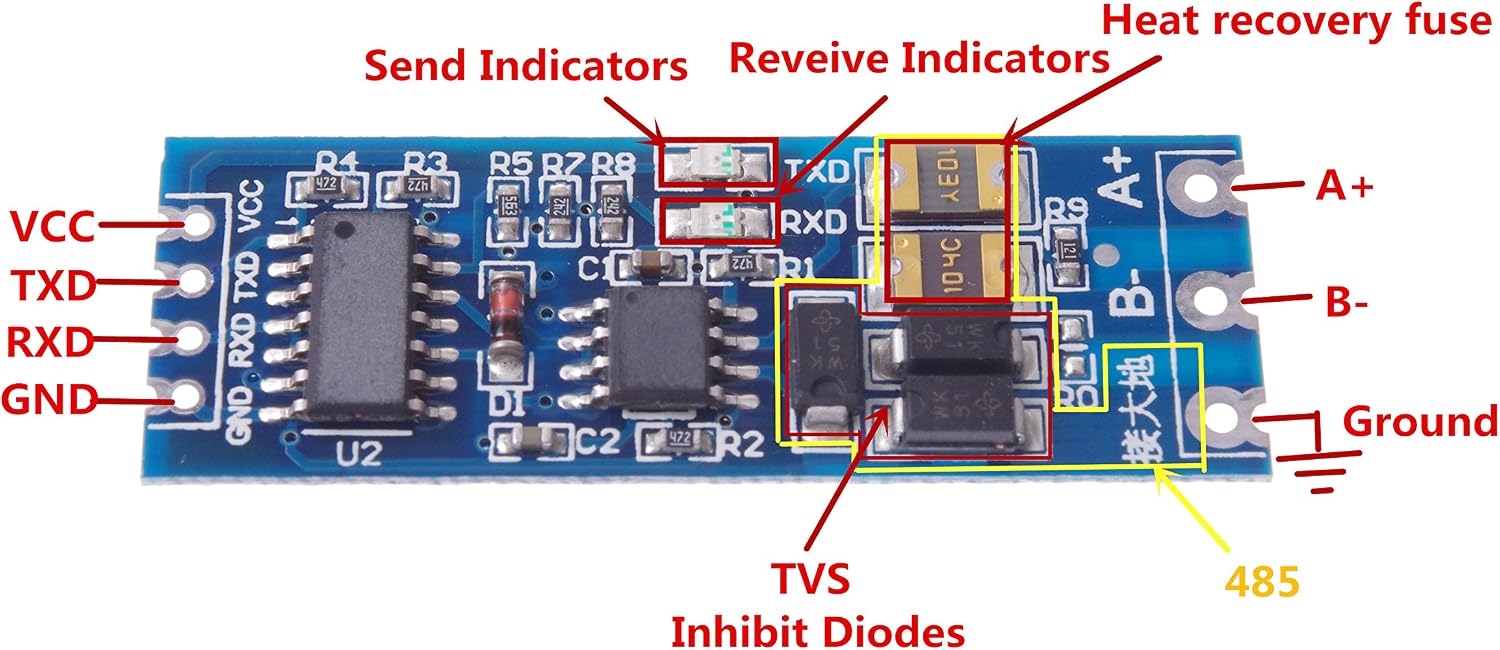

Bağlantı Pinleri

Çalışma Prensibi

TTL UART haberleşmesinde veriler genellikle TX ve RX hatları üzerinden kısa mesafelerde iletilir. Mesafe arttıkça elektromanyetik parazit ve gerilim farklılıkları iletişim hatalarına neden olabilir.

RS485 sisteminde ise veri, A ve B olmak üzere iki diferansiyel hat üzerinden taşınır. Bu yapı sayesinde özellikle uzun kablolarda ve endüstriyel ortamlarda daha güvenilir haberleşme elde edilir.

Bu modül, mikrodenetleyiciden gelen UART verilerini RS485 sinyal yapısına dönüştürerek RS485 destekli cihazlarla iletişim kurulmasını sağlar.

Kullanım Alanları

• Arduino RS485 projeleri
• ESP32 ve ESP8266 haberleşme uygulamaları
• STM32 mikrodenetleyici projeleri
• Raspberry Pi seri haberleşme uygulamaları
• PLC ve mikrodenetleyici haberleşmesi
• Endüstriyel otomasyon sistemleri
• Modbus RTU haberleşme uygulamaları
• Sensör ağları
• Akıllı bina otomasyonu
• Sayaç okuma sistemleri
• Uzaktan veri toplama sistemleri
• Motor sürücü haberleşmesi
• Endüstriyel kontrol kartları
• RS485 tabanlı sıcaklık, nem ve enerji ölçüm cihazları
• CNC ve makine kontrol sistemleri

Arduino ile Kullanım Örneği

Arduino tarafında modülün TTL bağlantıları UART portuna bağlanır:

Arduino → RS485 Modül

• 5V/VCC → VCC
• GND → GND
• TX → RXD
• RX → TXD

RS485 tarafında ise:

• A → A+
• B → B-

şeklinde RS485 cihazına bağlantı yapılır.

Not: TX/RX bağlantısı kullanılan kart ve modül tasarımına göre isimlendirme açısından farklılık gösterebilir. Bağlantı yapılmadan önce kart üzerindeki pin işaretlerinin kontrol edilmesi önerilir.

RS485 Neden Kullanılır?

Standart TTL UART bağlantıları genellikle kartlar arası kısa mesafeli haberleşme için uygundur. RS485 ise diferansiyel sinyal yapısı sayesinde daha uzun mesafelerde ve parazitli ortamlarda daha güvenilir veri iletişimi sağlar.
