R307 Parmak İzi Tanıma Sensör Modülü + 15cm Kablo

R307 Parmak İzi Tanıma Sensör Modülü + 15cm Kablo

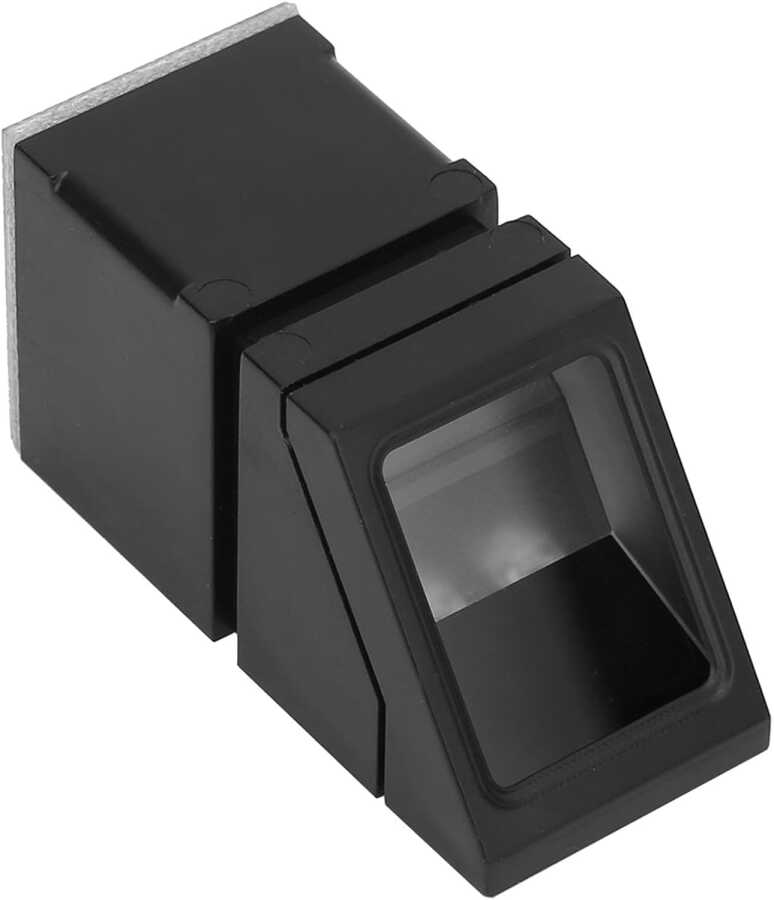

R307 Parmak İzi Tanıma Sensör Modülü + 15cm Kablo, çeşitli elektronik projelere ve güvenlik sistemlerine parmak izi tanıma özelliği eklemek için kullanılan kompakt bir optik sensör modülüdür. İçerisinde parmak izi okuma, işleme, karşılaştırma ve depolama gibi tüm temel fonksiyonları barındırır. Modül, entegrasyonu kolaylaştırmak için genellikle 15 cm uzunluğunda bir bağlantı kablosuyla birlikte gelir.

Temel Özellikleri

• Optik Tarama Teknolojisi: R307, parmak izinin görsel bir resmini çekerek bunu dijital veriye dönüştüren optik tarama teknolojisini kullanır. Bu sayede yüksek çözünürlüklü ve doğru parmak izi okumaları sağlar.
• Hızlı Tanıma: Parmak izini hızlı bir şekilde okuyup işleyebilir. Doğrulama ve tarama süreleri genellikle 1 saniyenin altındadır.
• Entegre DSP İşlemci ve Algoritma: Yüksek performanslı bir dijital sinyal işlemcisi (DSP) ve parmak izi hizalama algoritması içerir. Bu, harici bir işlemciye ihtiyaç duymadan parmak izi karşılaştırma ve arama işlemlerini gerçekleştirmesini sağlar.
• Depolama Kapasitesi: Genellikle 1000 adede kadar parmak izi verisini hafızasında saklayabilir. Bu, geniş kullanıcı tabanına sahip uygulamalar için yeterli bir kapasitedir.
• Çoklu Arayüzler: Hem UART (seri iletişim) hem de USB arayüzlerini destekler. Bu sayede Arduino, Raspberry Pi gibi mikrodenetleyicilerle veya bilgisayarlarla kolayca bağlantı kurulabilir.
• Düşük Güç Tüketimi: Enerji verimli çalışır, bu da pil destekli projeler için ideal olmasını sağlar.
• Ayarlanabilir Güvenlik Seviyesi: Kullanıcılar, uygulama ihtiyaçlarına göre güvenlik seviyesini (eşik değerini) ayarlayabilirler.
• Kompakt Boyut: Küçük boyutu sayesinde çeşitli cihazlara ve sistemlere kolayca entegre edilebilir.

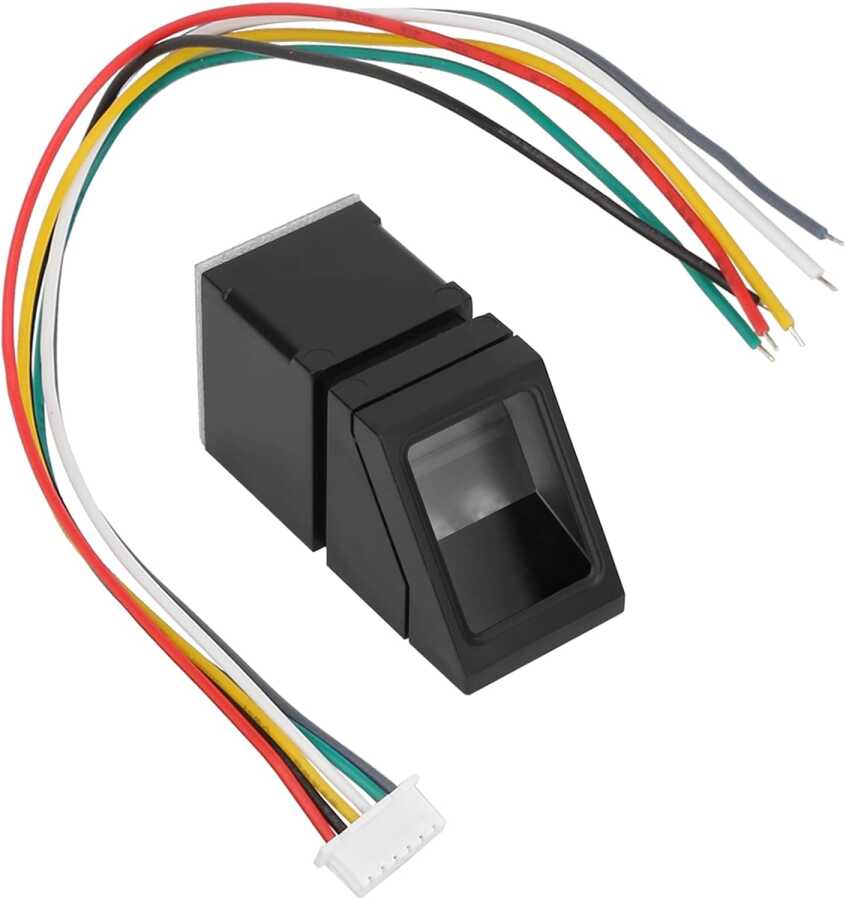

• Kablo Dahil: 15 cm'lik bağlantı kablosu, modülün projenize hızlıca dahil edilmesini sağlar.

Çalışma Prensibi

R307 modülü, parmak izini tarayarak bir görüntü oluşturur. Bu görüntü, modülün içindeki algoritma tarafından işlenir ve parmak izinin benzersiz özelliklerini (minutiae noktaları gibi) çıkaran bir "şablon" oluşturulur. Bu şablonlar modülün hafızasında saklanır.

Bir kullanıcı parmağını sensöre koyduğunda, yeni bir şablon oluşturulur ve bu şablon, hafızadaki kayıtlı şablonlarla karşılaştırılır. Eşleşme durumuna göre kimlik doğrulama veya kimlik tespiti yapılır.

Kullanım Alanları

R307 Parmak İzi Tanıma Sensör Modülü, güvenlik ve kimlik doğrulama gerektiren birçok alanda yaygın olarak kullanılır:

• Erişim Kontrol Sistemleri: Kapı kilitleri, dolaplar, kasa sistemleri gibi alanlarda yetkisiz erişimi engellemek için.
• Zaman ve Katılım Sistemleri: İş yerlerinde çalışanların giriş-çıkış saatlerini kaydetmek için.
• Güvenlik Sistemleri: Alarm sistemleri, kasa güvenliği gibi uygulamalarda.
• Biometrik Kimlik Doğrulama Projeleri: Elektronik cihazlara, bilgisayarlara veya yazılımlara parmak iziyle giriş sağlamak.
• Akıllı Ev Otomasyonu: Ev otomasyon sistemlerinde kullanıcı kimlik doğrulaması.
• Robotik ve IoT Projeleri: Robotların veya IoT cihazlarının belirli işlevlerine erişimi sınırlamak.



  Sensör Tipi: Optik Parmak İzi Sensörü. Bu, parmak izinin bir görüntüsünü alarak çalışır.

  İşlemci: Dahili DSP (Dijital Sinyal İşlemcisi). Bu sayede parmak izi okuma, işleme, şablon oluşturma ve karşılaştırma işlemleri modülün kendi içinde yapılır, harici bir işlemciye daha az yük bindirir.

  Algoritma: Yüksek performanslı parmak izi eşleştirme ve arama algoritması entegre edilmiştir.

  Depolama Kapasitesi: Genellikle 1000 adede kadar parmak izi şablonu depolayabilir. Bu, birçok uygulama için yeterli bir kullanıcı kapasitesi sağlar.

  Hızlı Tanıma Hızı:

• Kimlik Doğrulama (1:1 Eşleştirme): Genellikle 0.3 saniyeden kısa sürede.
• Kimlik Tespiti (1:N Arama): Genellikle 1 saniyeden kısa sürede (depolanan parmak izi sayısına göre değişir).

  İletişim Arayüzleri:

• UART (Seri Haberleşme): Genellikle 9600 bps'den 115200 bps'ye kadar ayarlanabilir baud hızlarını destekler. Bu, Arduino, Raspberry Pi gibi mikrodenetleyicilerle kolay bağlantı sağlar.
• USB (Mini USB veya benzeri): Bazı versiyonlarda USB bağlantısı da bulunur, bu da bilgisayar tabanlı uygulamalarla doğrudan iletişim kurmayı sağlar.

  Güç Gereksinimi:

• Çalışma Gerilimi: Genellikle DC 3.3V - 5V.
• Çalışma Akımı: Tarama sırasında yaklaşık 50-60mA, bekleme modunda çok daha düşük (yaklaşık 10mA).

  Görüntü Boyutu / Çözünürlük:

• Genellikle 256x288 piksel.
• 500 DPI (dots per inch) çözünürlük. Bu, parmak izi detaylarını yakalamak için yeterli bir çözünürlüktür.

  Güvenlik Seviyesi: Ayarlanabilir güvenlik seviyesi (eşik değeri). Bu, sahte kabul oranını (FAR) ve sahte reddetme oranını (FRR) dengelemek için hassasiyetin ayarlanmasına olanak tanır.

  Çalışma Ortamı:

• Çalışma Sıcaklığı: Genellikle -20°C ila +50°C.
• Çalışma Nemi: %20 ila %80 (yoğuşmasız).

  Boyutlar: Kompakt bir yapıya sahiptir, genellikle 48 x 20 x 20 mm civarında (boyutlar modele göre hafif farklılık gösterebilir).

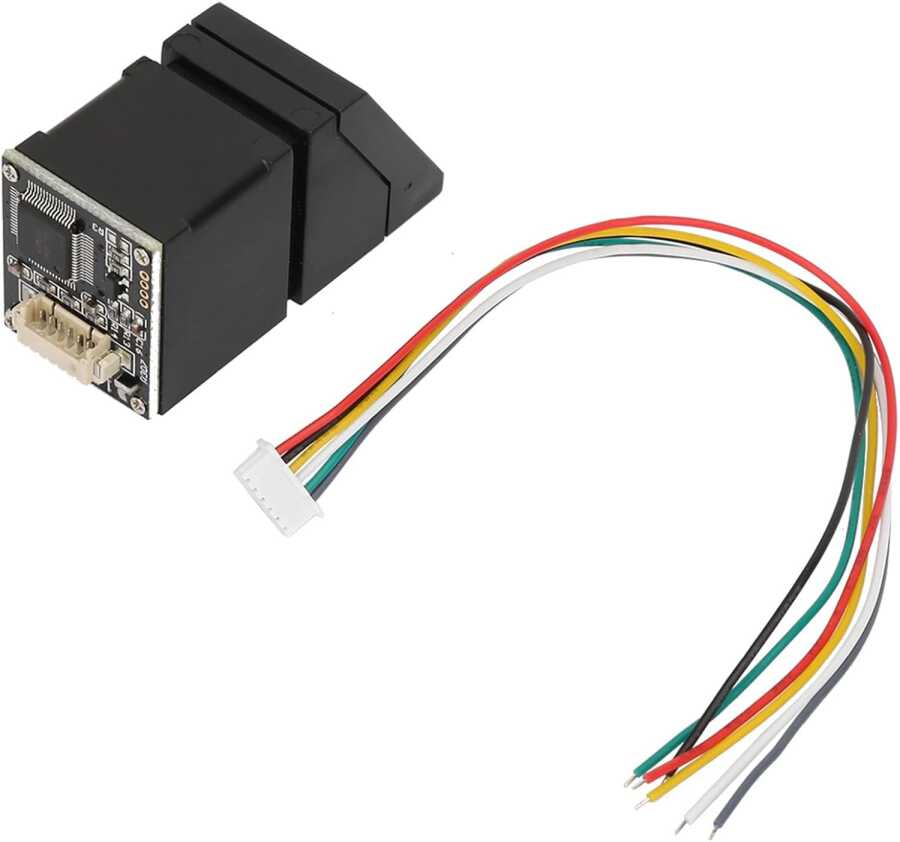

  Kablo: Ürüne dahil olan 15 cm uzunluğundaki kablo, modülün projenize entegrasyonunu kolaylaştırır.

  Ek Özellikler:

• Parmak izi kaydetme, silme, arama ve doğrulama gibi komut setleri.
• Işık göstergesi (LED) ile çalışma durumu geri bildirimi.
