Dc 0-5v/0-10v ila 0-100% Analog Giriş Voltajı Pwm Sinyal Jeneratörü Dönüştürücü

Ürün Tanıtımı

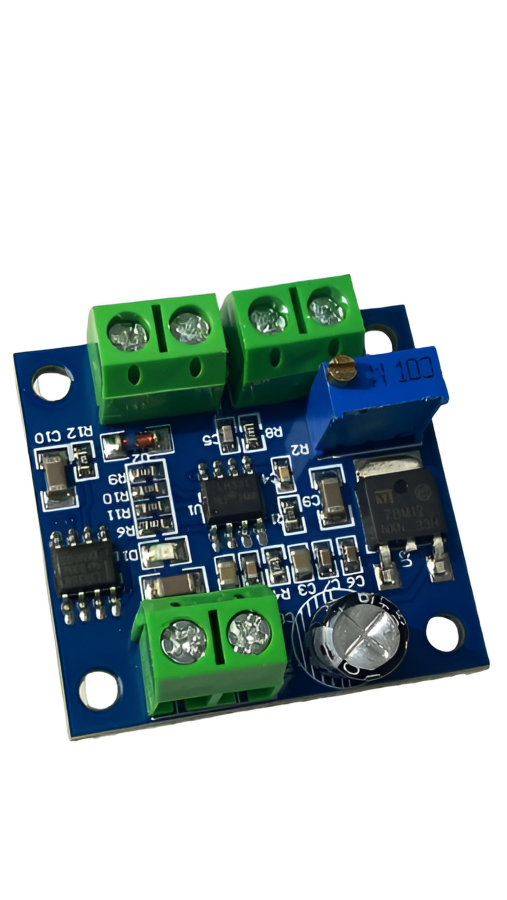

Bu modül bir voltaj ve PWM dönüşüm modülüdür.PWM dijital sinyalleri O'dan 10v'a kadar analog sinyallere dönüştürülür.Çıkış voltajını ayarlamak için PWM görev oranını ayarlayarak V-PWM, PWM görev oranını ayarlamak için voltajı ayarlayarak Chen Baoguo 0-100% PWM çıkışına 0-5V-10V voltaj olabilir.Modül boyutu küçüktür ve farklı yerlere uygulanması kolaydır.

Ürün parametreleri

PWM dönüşüm voltajı:

Modül çalışma voltajı: DC 12v-30v; (Güç gereksinimi: 100MA'dan büyük)

PWM sinyal alma frekans aralığı: 1KHZ-3KHZ;

PWM sinyali giriş seviyesi aralığı:

Tepe-tepe değeri 4,5V ila 10v arasındadır ve atlama pimi 5V'a takılır.Bu tür seviye sinyali esas olarak geleneksel endüstriyel kontrol kartı (MACH3 kartı gibi), 5V CPu arayüzü içindir;

Tepe-tepe değeri 12 ila 24v seviye, atlama pimi 24V'a takılıdır.Bu tip seviye sinyali esas olarak geleneksel PLC arayüzü içindir.

Dönüşüm aralığı: %0-%100PWM, O-10v voltaja dönüşüm İzin verilen hata:%5.

PWM'ye Gerilim:

Modül çalışma voltajı: DC 5V-12V

Çıkış PWM frekansı: yaklaşık 50KHZWM genliği:5V

Dönüşüm aralığı: 0-5V/0-10V

Gerilim dönüşümü:%0-100%PWM

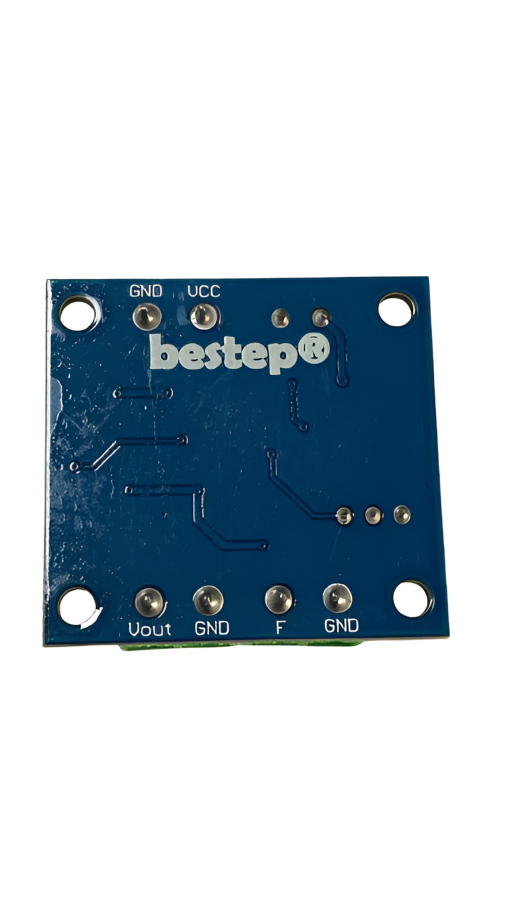

Pin Açıklaması

VCC: Çalışma güç kaynağı 12V ila 30V arasındadır.

GND: çalışan güç kaynağını gösterir.

PWM: Giriş PWM sinyali pozitif sonu.GND: giriş sinyalinin negatif ucu.

VOUT: Çıkış voltajı 0-10V.

GND: çıkış voltajı toprağını gösterir.
