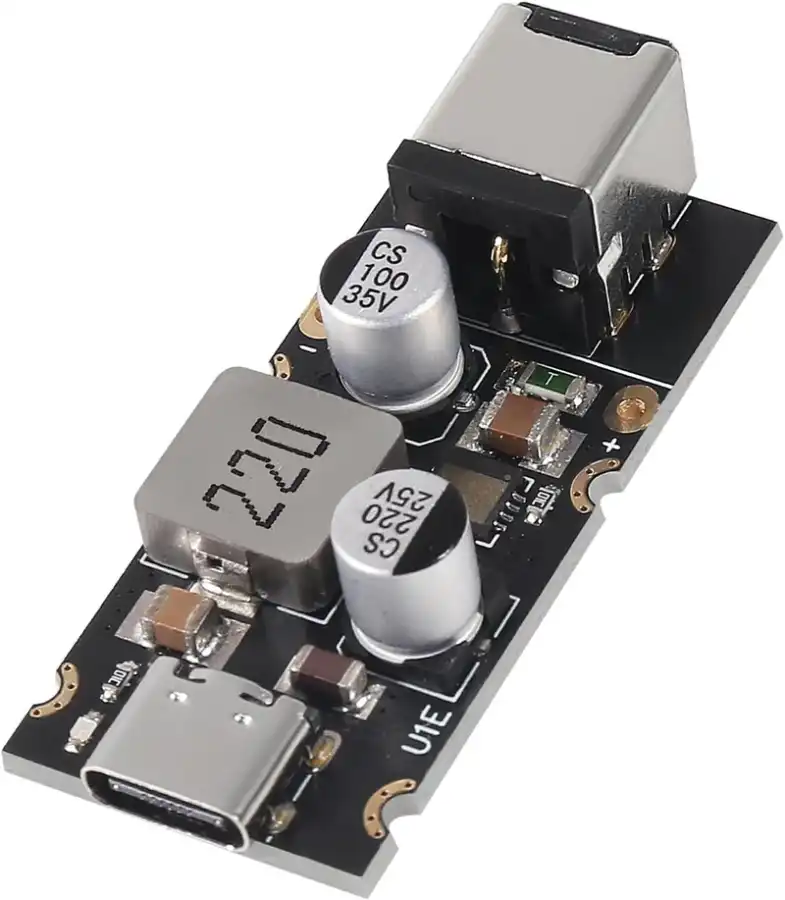

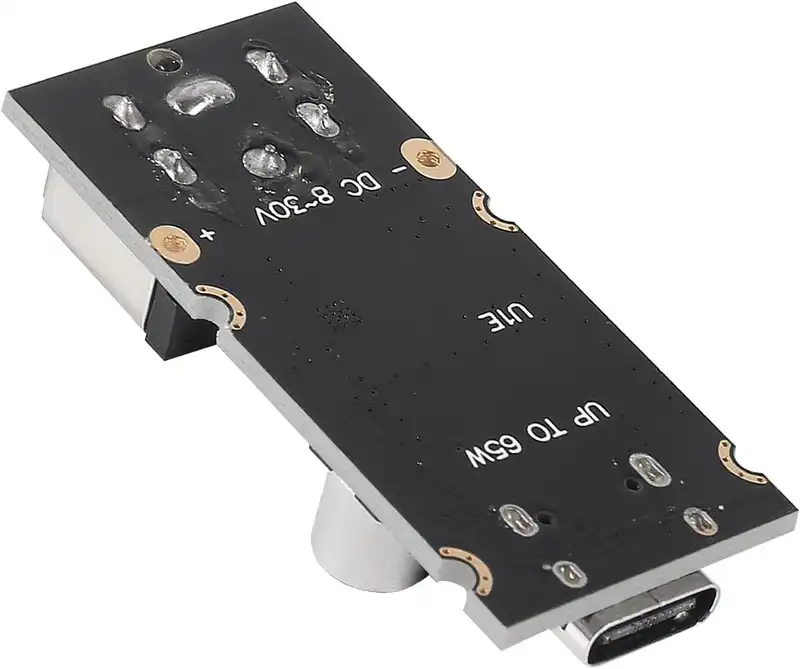

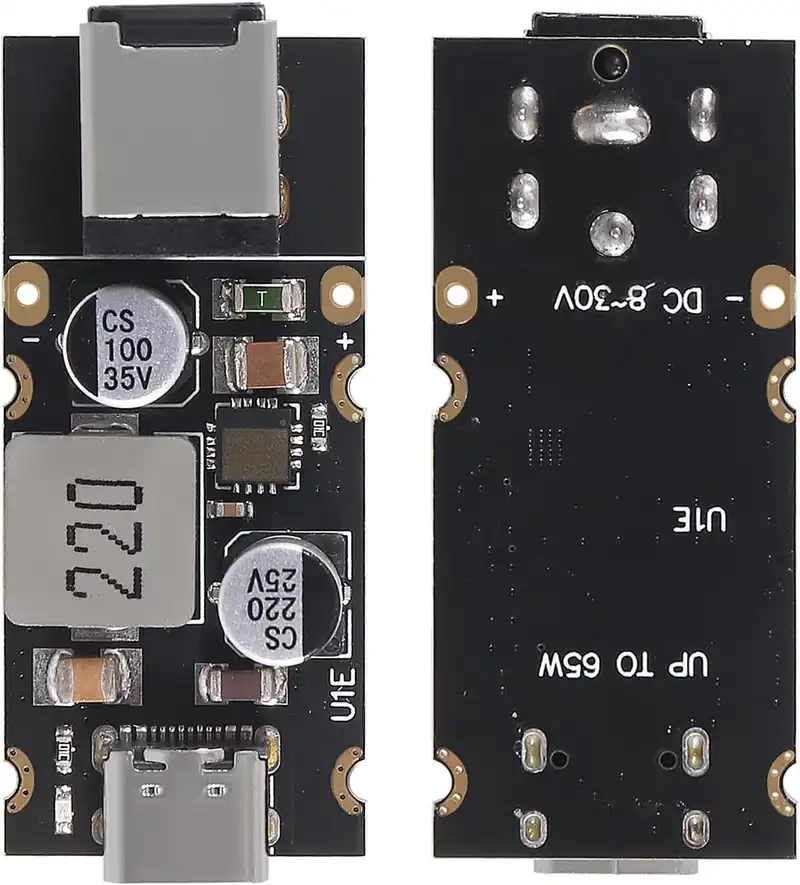

Pd65w Type-C USB Qc3.0 5V 9V 12V 20V Hızlı Şarj Modülü – 2.1x5.5 Jack

PD65W DC5521 Type-C USB QC3.0 Hızlı Şarj Modülü, modern elektronik cihazları hızlı ve verimli bir şekilde şarj etmek için tasarlanmış, yüksek performanslı bir güç yönetim çözümüdür. Bu modül, özellikle kendin yap (DIY) projelerinde, özel şarj istasyonları oluştururken veya mevcut bir güç kaynağına hızlı şarj yeteneği eklemek istediğinizde kullanılır. Temel olarak, bir güç kaynağından aldığı DC voltajı, bağlı olan cihazın ihtiyacına göre ayarlayarak hızlı şarj protokollerini destekleyen bir USB Type-C veya USB-A çıkışı sağlar.

Ne İşe Yarar?

Bu modül, günümüzdeki birçok akıllı telefon, tablet, dizüstü bilgisayar ve diğer USB-C destekli cihazın hızla şarj edilmesini mümkün kılar. Birden fazla hızlı şarj protokolünü desteklemesi sayesinde geniş bir uyumluluk sunar.

Başlıca kullanım alanları ve işlevleri şunlardır:

• Ev Yapımı Şarj İstasyonları: Kendi powerbank'inizi, solar şarj cihazınızı veya çok portlu şarj istasyonunuzu tasarlarken hızlı şarj yeteneği eklemek.
• Araç İçi Şarj Çözümleri: Otomobillerde veya karavanlarda güçlü ve çok yönlü USB şarj portları oluşturmak.
• Endüstriyel Uygulamalar: Test cihazları, ölçüm aletleri veya diğer özel ekipmanlar için entegre hızlı şarj çözümleri sağlamak.
• Mevcut Güç Kaynaklarını Yükseltme: Standart bir DC güç kaynağını (örneğin 12V veya 24V adaptör) hızlı şarj özellikli bir USB çıkışına dönüştürmek.

Özellikler:

JACK: 2.1x5.5
Öğe Türü: Hızlı Şarj Modülü
Malzeme: PCB
Giriş Voltajı: DC 8‑32V
Çıkış Voltajı: C Tipi Uyumlu Beslenen Cihazlara Bağlandığında Otomatik Olarak 3,3‑21V Arasında Ayarlanır (Giriş Voltajı Çıkış Voltajından Yüksek Olmalıdır, Giriş Voltajı 20V'dan Yüksek Olmalıdır. 20V Hızlı Şarjı Tetiklemek İstiyorsunuz)
Çıkış Gücü: Maksimum 65W (5V3A, 9V3A, 12V3A, 20V3.25A, vb.)
Dönüşüm Verimliliği: %92 - %97.
Çıkış Voltajı Dalgalanma: Yüksüz Akım

Temel Özellikleri ve Desteklediği Protokoller

Bu modülün adı, başlıca teknik özelliklerini ve desteklediği teknolojileri özetler:

• PD65W (Power Delivery 65 Watt): Bu, modülün USB Power Delivery (PD) standardını desteklediğini ve 65W'a kadar güç çıkışı sağlayabildiğini belirtir. PD, USB-C üzerinden yüksek güç aktarımı için tasarlanmış bir standarttır ve dizüstü bilgisayarlar gibi daha yüksek güç gerektiren cihazları şarj etmek için idealdir. PD, bağlı cihazla iletişim kurarak cihazın ihtiyaç duyduğu en uygun voltaj ve akım seviyesini dinamik olarak ayarlar. Desteklenen voltaj profilleri genellikle 5V, 9V, 12V, 15V ve 20V'tur.
• Type-C USB: Modülün ana çıkış portunun USB Type-C olduğunu gösterir. USB-C, geri dönüşümlü takılabilen (çift yönlü) yapısı ve yüksek güç/veri aktarım kapasitesiyle modern cihazlarda standart hale gelmiştir.
• QC3.0 (Quick Charge 3.0): Qualcomm tarafından geliştirilen bu hızlı şarj protokolünü destekler. QC3.0, özellikle Qualcomm işlemcili Android telefonlarda yaygın olarak kullanılır. Intelligent Negotiation for Optimum Voltage (INOV) adı verilen bir teknoloji kullanarak, cihazın bataryasının şarj seviyesine göre voltajı 3.2V'tan 20V'a kadar 200mV'luk artışlarla dinamik olarak ayarlayabilir. Bu, batarya ömrünü korurken daha verimli ve hızlı şarj sağlar.
• 5V 9V 12V 20V Çıkış Voltajları: Bu, modülün hem standart 5V USB şarjını hem de daha yüksek hızlı şarj voltajlarını (9V, 12V, 20V gibi) desteklediğini gösterir. Modül, bağlı olan cihazın hızlı şarj protokolü talebine göre bu voltajlar arasında otomatik olarak geçiş yapar.

Diğer Önemli Teknik Özellikler

• Giriş Voltajı: Genellikle DC 8V'tan 30V'a veya 12V'tan 30V'a kadar geniş bir giriş voltaj aralığını destekler. Bu, farklı DC güç kaynaklarıyla uyumlu olmasını sağlar. (Önemli Not: 20V çıkış alabilmek için giriş voltajının 20V'tan yüksek olması gerekir.)
• Maksimum Çıkış Gücü: PD65W olarak belirtildiği için genellikle 65W'a kadar (örn: 5V/3A, 9V/3A, 12V/3A, 20V/3.25A gibi kombinasyonlarla) güç sağlayabilir.
• Verimlilik: Yüksek verimlilik oranına sahiptir (genellikle %92 - %97 arası), bu da enerji kaybını minimuma indirir ve ısınmayı azaltır.
• Koruma Özellikleri: Güvenli kullanımı sağlamak için bir dizi koruma mekanizması içerir:
  • Giriş aşırı gerilim ve düşük gerilim koruması
  • Giriş aşırı akım koruması
  • Çıkış aşırı akım ve kısa devre koruması
  • Aşırı sıcaklık koruması
• Kompakt Tasarım: Küçük boyutları sayesinde projelere kolayca entegre edilebilir.
• Ek Protokol Desteği: Bazı modüller PD3.1 (PPS), AFC (Samsung Adaptive Fast Charging), SCP (Huawei SuperCharge Protocol) gibi diğer hızlı şarj protokollerini de destekleyebilir. Bu özellikler ürün detaylarında belirtilir.
