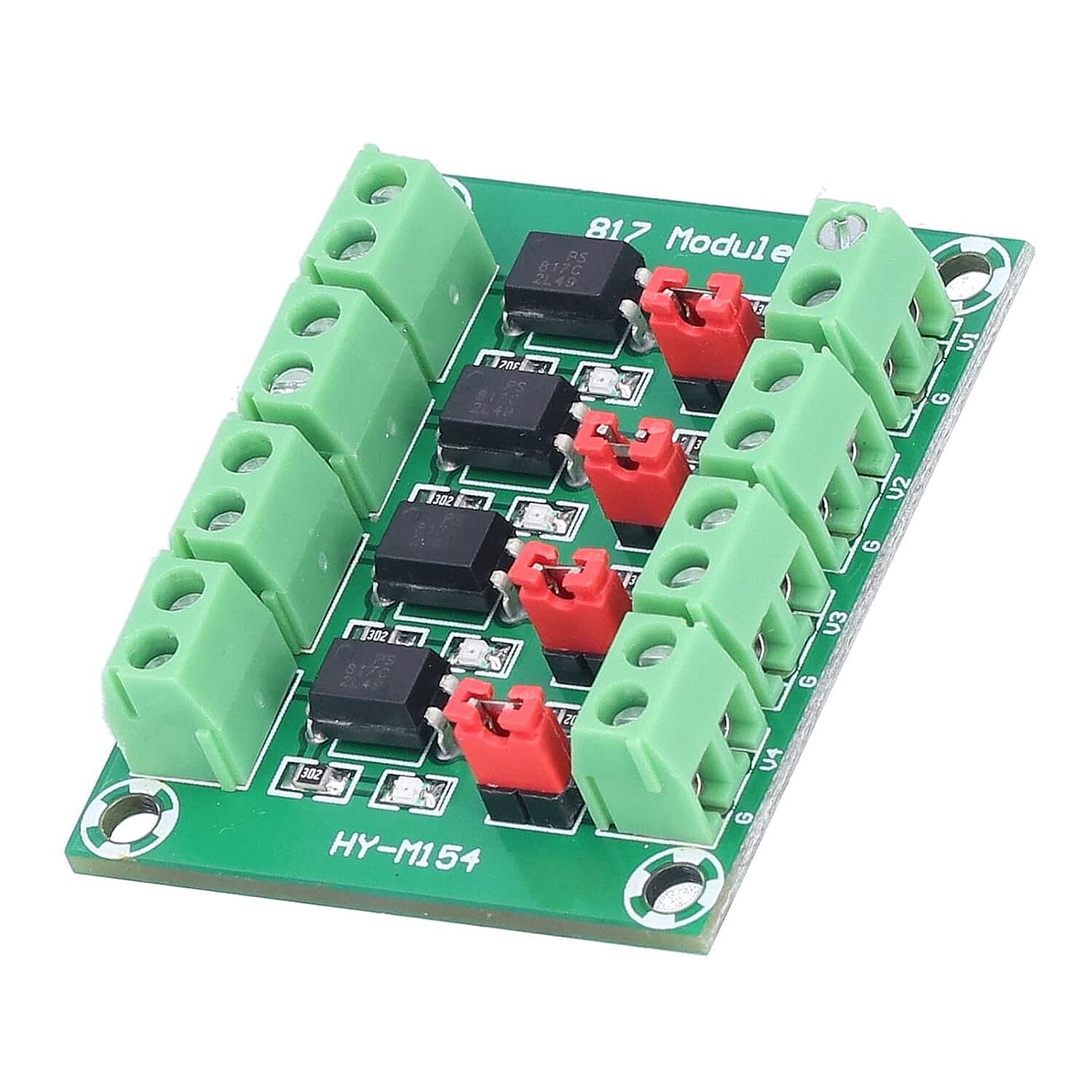

PC817 4 Kanal Optokuplör İzolasyon Modülü-Gerilim Dönüştürücü Modül
Bu modül, izolasyon kontrolü ve voltaj dönüşümü gerektiğinde kullanılır.
3.6-30V voltaj arayüzünü kontrol etmek için 3.3V veya 5V gerçekleştirebilir. Kontrol terminali açıldıktan sonra, kontrol edilen terminal de açılacaktır.
Fotoelektrik izolasyon, güçlü parazit önleyici özelliğe sahiptir. Yüksek güçlü triyotları, MOS tüplerini ve yüksek voltajlı sürüş gerektiren diğer uygulamaları çalıştırabilir ve ayrıca düşük güçlü 24V röleleri doğrudan çalıştırabilir.
Darbeli bir sinyal ise, 817 limitinin 4KHZ veya daha düşük olduğunu lütfen unutmayın. Kontrol sinyali 4KHZ'den fazlaysa, lütfen bu modülü kullanmayın, doğru çalışmayacaktır.
Teknik Özellikler:
1. Sürüş Terminali Sinyal Voltajı: 3.6-24V
2. Çıkış Bağlantı Noktası Gerilim Bağlantı Noktası: 3.6-30V (çıkış akımı belirli bir duruma bağlıdır, ancak maksimum 10MA'yı geçmez, toplam güç sabittir, voltaj ve akım ters orantılıdır)
3. Jumper Cap Çıkış Portuna Ulaşabilir Yüksek POtential Veya Çıkışı Aşağı Çekin
4. Onboard 4-Kanal 817 Bağımsızdır: aynı anda farklı voltaj kontrolü elde edebilirsiniz
5. Özellikler: Kontrol sinyalini ve kontrol sinyali izolasyonunu elde etmek için 4 yönlü 817 optokuplör kullanarak, voltaj izolasyon kontrolünü elde etmek için mikrodenetleyiciyi veya diğer cihazları IO portunu doğrudan kullanabilirsiniz, küçük bir voltaj kontrolü elde edebilirsiniz, kontrol tarafı harici bir transistör MOS tüpü veya cihaz arayüzünün farklı voltaj seviyeleri olabilir
Uygulama Alanları:
- Arduino, ESP32, STM32 ve Raspberry Pi projeleri
- PLC giriş/çıkış izolasyonu
- Endüstriyel otomasyon sistemleri
- Röle modülü kontrol devreleri
- 24V PLC sinyallerinin 3.3V/5V mikrodenetleyicilere güvenli aktarımı
- Motor sürücü ve inverter kontrol devreleri
- CNC makineleri ve 3D yazıcı kontrol sistemleri
- Robotik ve mekatronik uygulamaları
- Sensör sinyallerinin elektriksel izolasyonu
- Alarm ve güvenlik sistemleri
- Akıllı ev (IoT) otomasyon projeleri
- Endüstriyel veri toplama (DAQ) sistemleri
- RS-232, RS-485, TTL gibi haberleşme hatlarında sinyal izolasyonu
- Güç kaynakları ve SMPS kontrol devreleri
- Yüksek gerilim ve düşük gerilim devrelerinin güvenli şekilde ayrılması
- Test ve ölçüm cihazları
- Elektriksel gürültünün (EMI) yoğun olduğu ortamlarda sinyal koruması
- Çok kanallı dijital giriş ve çıkış izolasyonu
- Kontaktör ve solenoid kontrol sistemleri
- Fabrika otomasyonu ve proses kontrol uygulamaları
