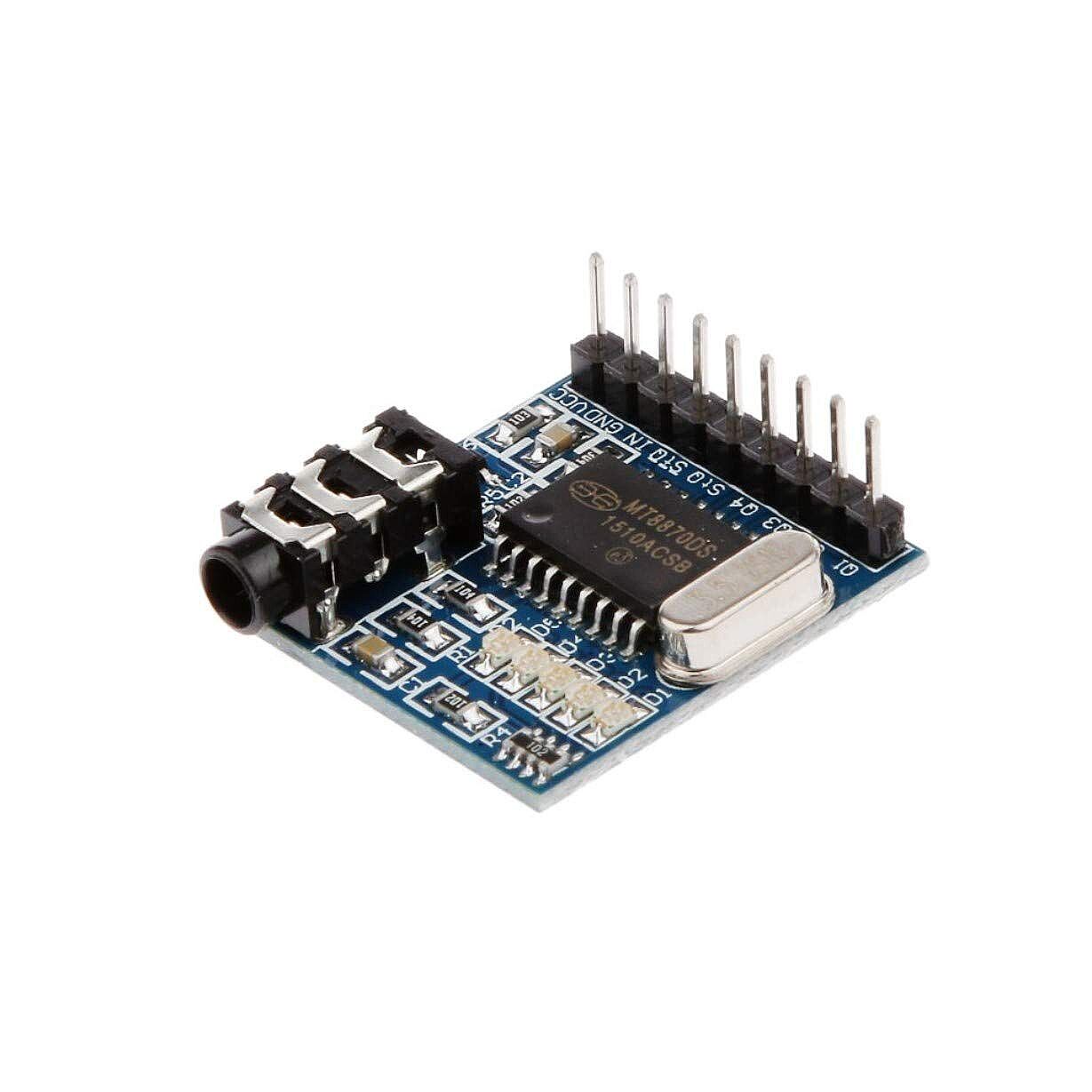

MT8870 DTMF Telefon Ses Modülü

MT8870 DTMF Telefon Ses Modülü, telefon hatlarından gelen DTMF (Dual-Tone Multi-Frequency) tonlarını algılamak ve bu tonları elektronik projelerde kullanmak için kullanılan bir modüldür. Bu modül, otomasyon sistemleri, uzaktan kumandalı cihazlar ve ev güvenlik projeleri gibi çeşitli uygulamalar için kullanışlıdır. MT8870, telefon hatlarından gelen tonları algılayarak bu sinyalleri daha fazla işlem veya kontrol için bir mikrodenetleyiciye veya röleye iletebilir.

Modül, düşük güç tüketimi ile enerji verimliliği sunar ve geniş bir çalışma voltajı aralığını destekler. Bu sayede farklı güç kaynaklarına uygunluğu artırır. MT8870, projelerinize DTMF tabanlı uzaktan kontrol yeteneği eklemek istediğinizde size yardımcı olabilir.

Lütfen unutmayın ki bu modülü kullanmadan önce ilgili lisanslar, düzenlemeler ve yasal gereksinimler konusunda bilgi sahibi olmalısınız. Bu, özellikle telekomünikasyon yasaları ve düzenlemeleri açısından önemlidir.

MT8870 DTMF Telefon Ses Modülü, elektronik projelerinizde telefon hatlarını kullanarak kontrol ve iletişim ihtiyacınızı karşılamak için basit ve uygun bir çözüm sunar.

Teknik Özellikler:

• Çalışma Gerilimi: 4.5V ila 5.5V DC
• Çalışma Sıcaklığı: -40°C ila 85°C arası
• Alıcı Hassasiyeti: -36 dBm
• DTMF Frekans Aralığı: 697 Hz ila 1633 Hz
• Çıkış Formatı: Dijital veri veya paralel BCD (Binary-Coded Decimal) formatı
• Çıkış Arabirimi: TTL seviyesinde paralel çıkışlar
• Güç Tüketimi: Tipik olarak 35 mW

Kullanım Alanları

• Telefon kontrollü cihazlar (rol olarak uzaktan kontrol)
• Güvenlik sistemleri, alarm ve kapı kontrol sistemleri
• Robot kontrol projeleri (telefon üzerinden komut verme)
• Ev otomasyonu
• Sesli menü sistemleri (IVR sistemleri)

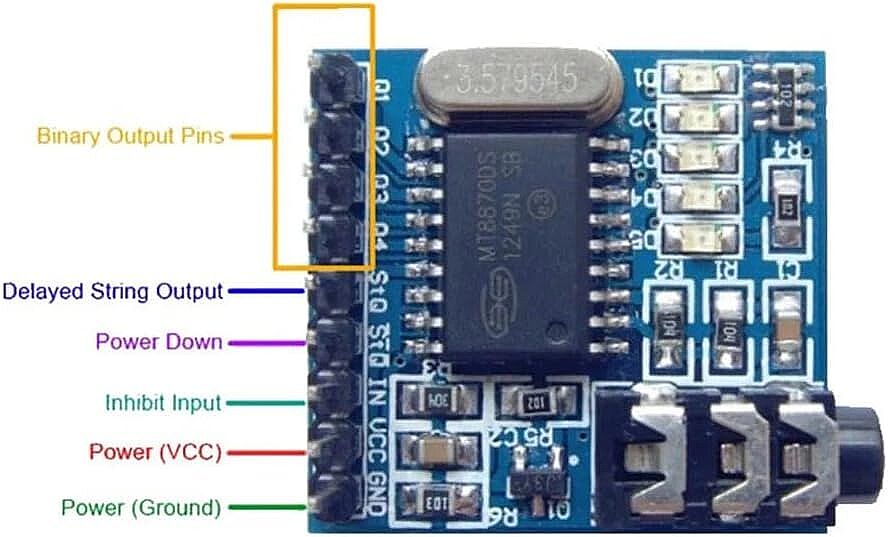

Nasıl Kullanılır?

1. Bağlantı Yapma:
   • VCC → 5V
   • GND → Toprak
   • OUT D0–D3 → Mikrodenetleyici girişleri
   • DV → Veri geçerli pini (genellikle kesme veya okuma için)

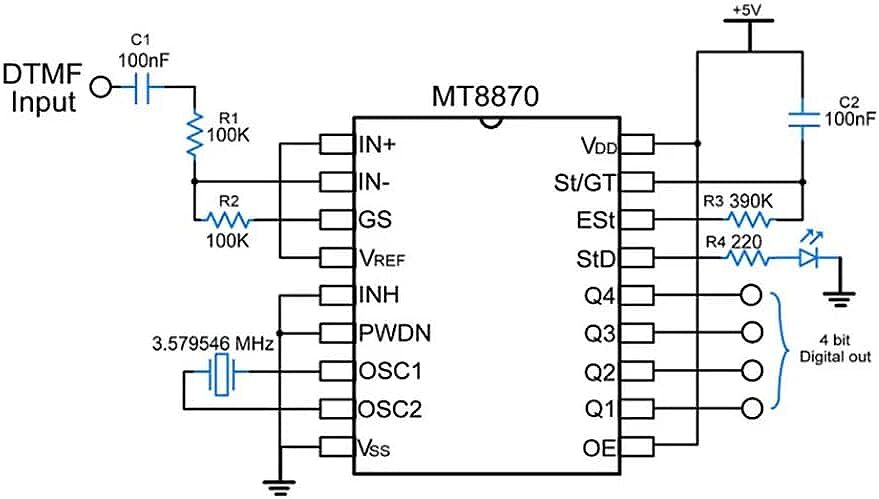

2. Çalışma Mantığı:
   • Telefon tuşuna basıldığında modül DTMF tonunu algılar.
   • Bu tonlar binary dijitale çevrilir ve Q1–Q4 pinlerinden okunabilir.
   • DV pini HIGH olduğunda geçerli bir tuş basımı olduğunu gösterir.
