MT3608 Type-C DC-DC Ayarlanabilir Voltaj Yükseltici Modül – 2A Step-Up Boost Dönüştürücü

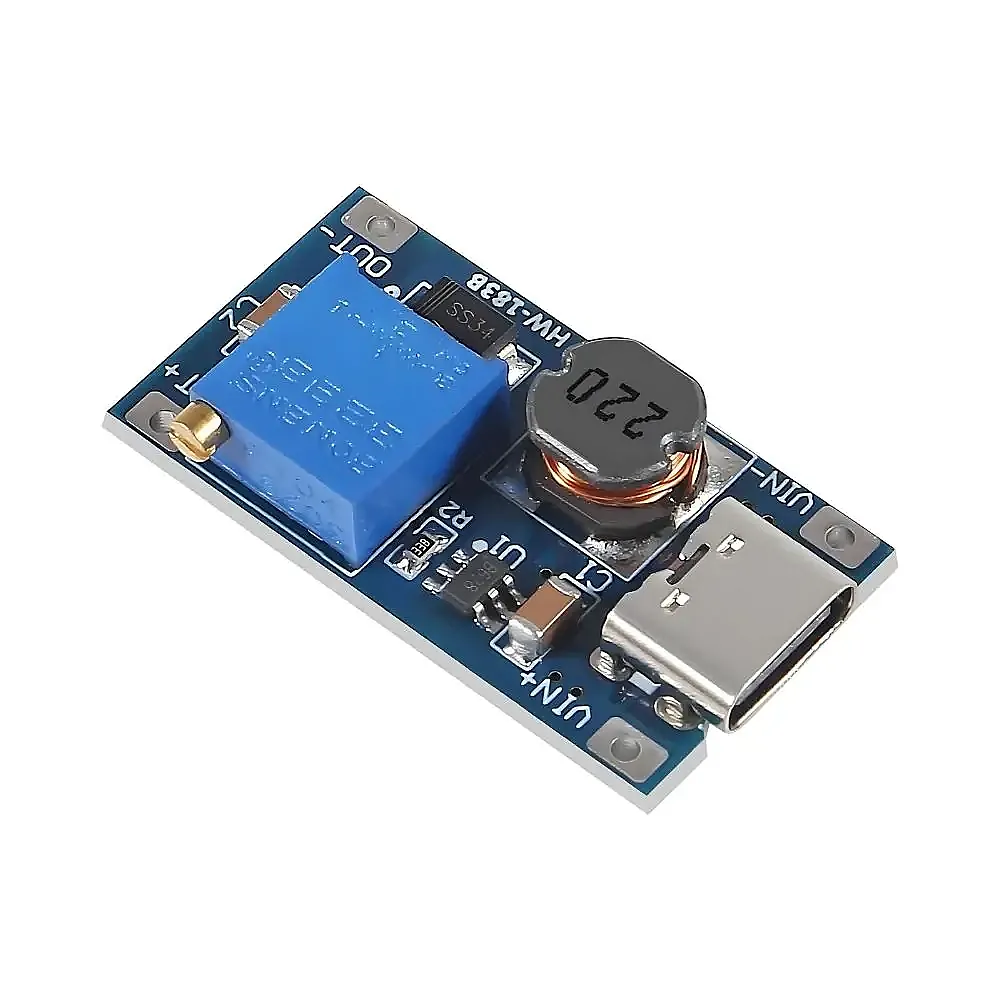

⚡ MT3608 Type-C Ayarlanabilir Voltaj Yükseltici Modül

MT3608 Type-C DC-DC voltaj yükseltici modül, düşük DC giriş voltajını daha yüksek ve ayarlanabilir bir DC çıkış voltajına dönüştürmek için kullanılan kompakt bir Step-Up (Boost) güç modülüdür.

Üzerindeki USB Type-C giriş bağlantısı sayesinde uygun bir Type-C güç kaynağından kolayca beslenebilir. Kart üzerinde bulunan çok turlu ayar potansiyometresi ile çıkış voltajı ihtiyaca göre hassas şekilde ayarlanabilir.

🔋 Batarya projeleri, Arduino ve mikrodenetleyici uygulamaları, taşınabilir elektronik cihazlar, LED uygulamaları ve DIY güç kaynakları için kullanışlıdır.

🔥 Öne Çıkan Özellikler

⚡ MT3608 Step-Up dönüştürücü yapısı
🔌 USB Type-C güç girişi
📈 Giriş voltajını daha yüksek çıkış voltajına yükseltme
🎛️ Ayarlanabilir çıkış voltajı
🔧 Çok turlu trimpot ile hassas voltaj ayarı
🔋 Pil ve batarya ile çalışan projelere uygun
📐 Kompakt PCB tasarımı
🛠️ Prototip ve DIY elektronik projelerinde kolay kullanım

🔌 Type-C Giriş Avantajı

Standart MT3608 modüllerinden farklı olarak bu versiyonda USB Type-C bağlantısı bulunur. Uygun bir Type-C kablo/güç kaynağı kullanılarak modül kolayca beslenebilir.

⚠️ Type-C konnektörü bulunması USB PD veya hızlı şarj protokollerini desteklediği anlamına gelmez. Type-C burada temel olarak güç giriş bağlantısı sağlar.

🎛️ Ayarlanabilir Çıkış Voltajı

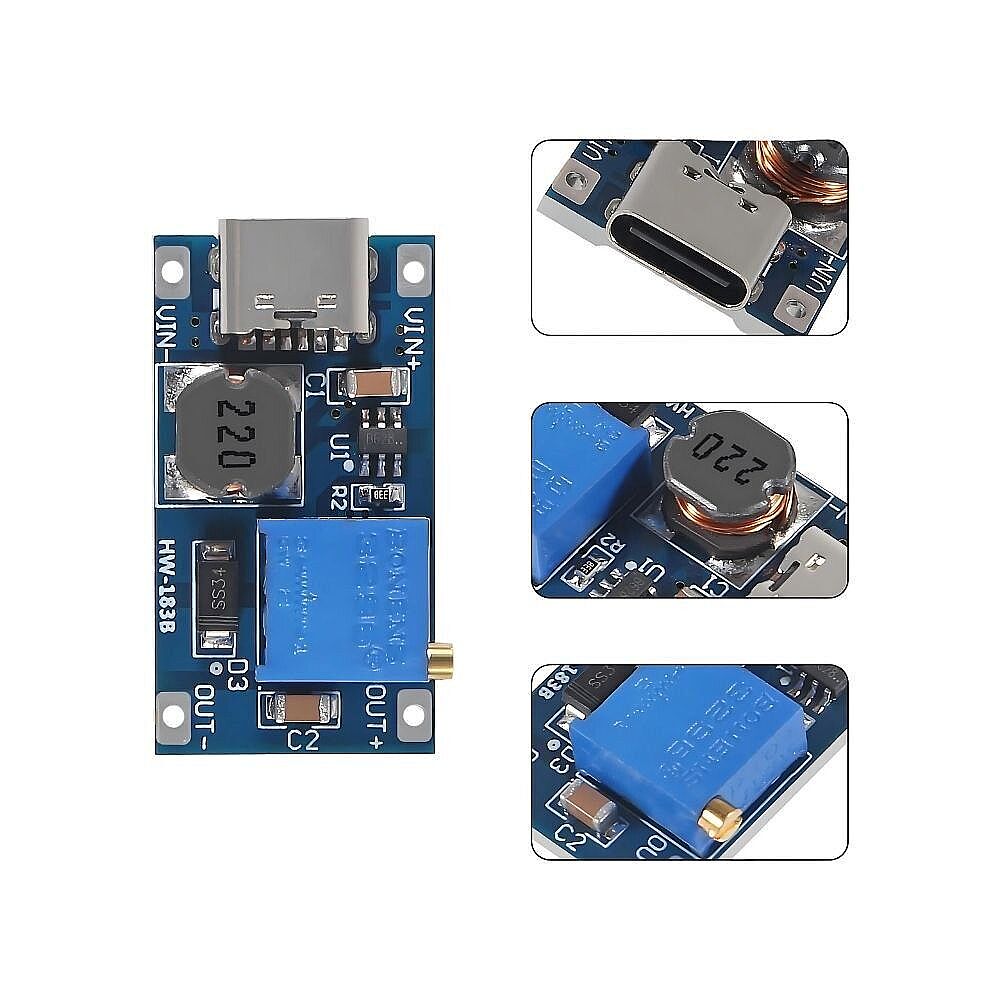

Kart üzerindeki mavi çok turlu trimpot, çıkış voltajının ayarlanmasını sağlar.

İstenilen voltaj değerine ulaşmak için potansiyometre kademeli olarak çevrilmeli ve OUT+ / OUT- çıkışı multimetre ile ölçülmelidir.

📌 Bazı yeni modüllerde trimpotun etkisinin görülmesi için ilk kullanımda birkaç tur çevirmek gerekebilir.

📊 Teknik Özellikler

Kontrol Entegresi: MT3608
Dönüştürücü Tipi: DC-DC Step-Up / Boost
Giriş: DC / USB Type-C
Çıkış: Ayarlanabilir DC
Maksimum anahtarlama akımı: 2A sınıfı MT3608
Anahtarlama Frekansı: Yaklaşık 1.2 MHz
Voltaj Ayarı: Çok turlu trimpot
Bağlantılar: VIN+, VIN-, OUT+, OUT-
Fonksiyon: Voltaj yükseltme

⚠️ 2A değeri doğrudan her koşulda 2A sürekli çıkış alınabileceği anlamına gelmez. Kullanılabilir çıkış akımı; giriş voltajına, ayarlanan çıkış voltajına, yük durumuna, soğutmaya ve modül tasarımına bağlıdır.

🔋 Kullanım Alanları

🔹 3.7V lityum pil projeleri
🔹 DIY ayarlanabilir güç kaynakları
🔹 Arduino ve mikrodenetleyici uygulamaları
🔹 Sensör ve elektronik modül besleme
🔹 LED uygulamaları
🔹 Taşınabilir elektronik projeler
🔹 Robotik sistemler
🔹 Prototip ve laboratuvar çalışmaları

⚠️ Önemli Kullanım Notları

MT3608 bir voltaj yükseltici modüldür. Yani giriş voltajını düşürmek için kullanılmaz; ayarlanan çıkış voltajının girişten yüksek olması gerekir.

İlk bağlantıda yükü bağlamadan önce çıkış voltajını multimetre ile ölçerek ayarlamanızı öneririm. Maksimum giriş/çıkış voltajı ve sürekli akım kapasitesi kartın üretim revizyonuna göre değişebileceğinden, özellikle yüksek güçte kullanım öncesinde modül değerlerinin kontrol edilmesi gerekir.
