Max98357 I2s 5v 3w Ses Yükseltici Amfi Class D Dijital Ses Müzik Kuvvetlendirici Amfilikatör Dac

Max98357 I2s 5v 3w Ses Yükseltici Amfi Class D Dijital Ses Müzik Kuvvetlendirici Amfilikatör Dac

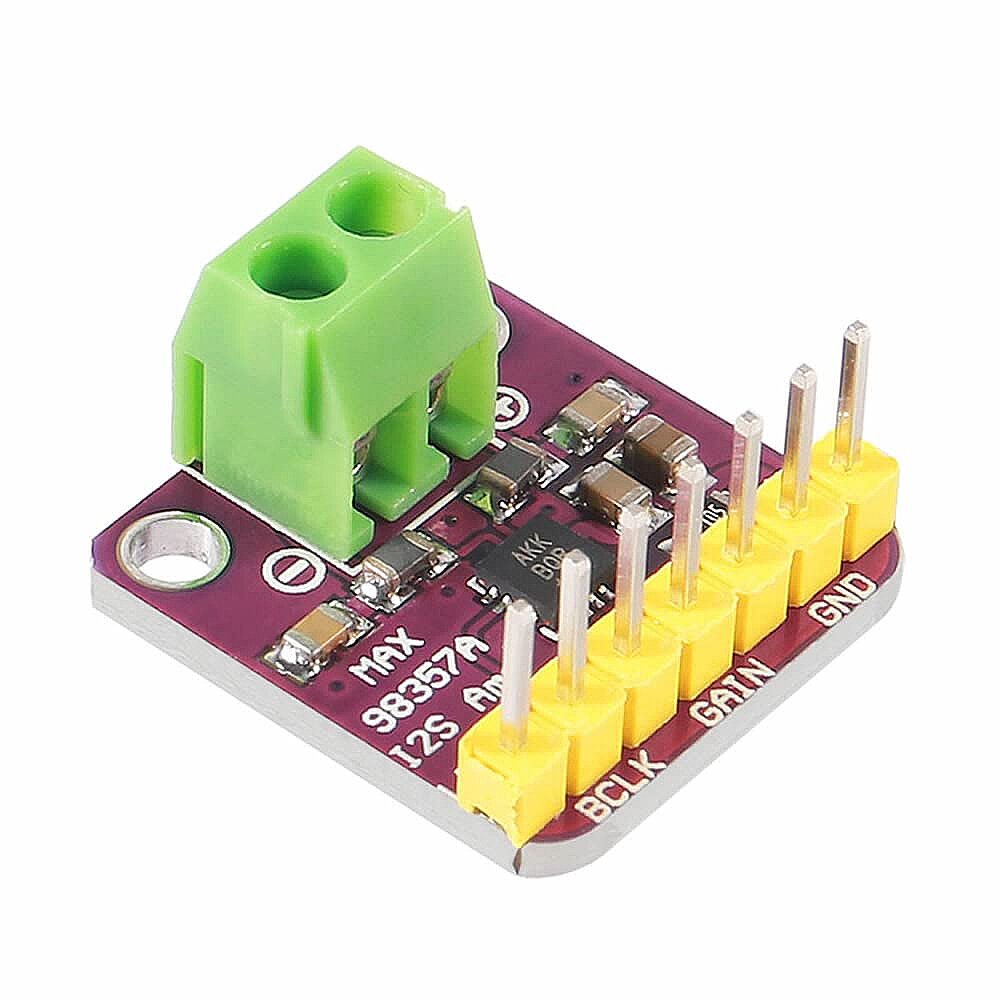

MAX98357 I2S 3W Class-D Dijital Amplifikatör Modülü, düşük güç tüketimiyle yüksek kaliteli dijital ses çıkışı sunmak isteyen geliştiriciler, hobiciler ve IoT projeleri için ideal bir çözümdür. Özellikle ESP32, ESP8266, Raspberry Pi, STM32gibi mikrodenetleyici platformlarıyla doğrudan uyumlu çalışması sayesinde, karmaşık DAC devrelerine ihtiyaç duymadan temiz, parazitsiz ve güçlü mono ses çıkışıalmanıza olanak tanır.

Temel Özellikler:

📌 Ses Girişi:
• I2S dijital protokol (DIN, BCLK, LRCLK) – dijital ses verisi.

📌 Amplifikatör Tipi:
• Class‑D – yüksek verimlilik, düşük ısı üretimi.

📌 Çıkış Gücü:
• ~3 W @ 4 Ω hoparlör ve 5 V besleme
• ~1.5‑1.8 W @ 8 Ω hoparlör ve 5 V besleme

📌 Besleme Voltajı:
• DC 2.5 V – 5.5 V (ideal 5 V)

📌 Ses Formatları:
• I2S ile 8 kHz – 96 kHz örnekleme
• 16/24/32‑bit veri desteği

📌 Mono Çıkış:
• Tek hoparlör (mono). Stereo için iki adet modül gerekebilir.

📌 Uyumlu Hoparlör:
• 4–8 Ω pasif hoparlör önerilir.

📌 Verimlilik:
• Class‑D tasarım sayesinde düşük güce rağmen temiz ses ve düşük ısı.

🔧 Teknik Özellikler:

• Entegre Devre:Maxim Integrated MAX98357A

• Giriş Arayüzü:I2S (Inter-IC Sound) dijital ses verisi

• Çıkış Gücü:

  • 3.2W @ 4Ω yük ve 5V besleme

  • 1.5W @ 8Ω yük ve 5V besleme

• Besleme Voltajı (VDD):2.5V – 5.5V (ideal 5V)

• Çıkış Yapısı:Class-D (yüksek verimlilikli, düşük ısı)

• Çalışma Frekansı:275kHz (PWM çıkış taşıyıcı)

• Desteklenen Örnekleme Hızları:8kHz – 96kHz

• Desteklenen Veri Uzunlukları:16-bit, 24-bit, 32-bit

• Gürültü Oranı (SNR):> 92dB

• Toplam Harmonik Bozulma (THD+N):< 0.01%

• Otomatik Format Tanıma:I2S, Left-Justified, TDM desteği (modül üzerindeki LRCLK ve BCLK sinyallerine göre otomatik belirlenir)

• Gelişmiş Özellik:Otomatik kapalı kalma modu (veri girişi olmadığında enerji tasarrufu sağlar)

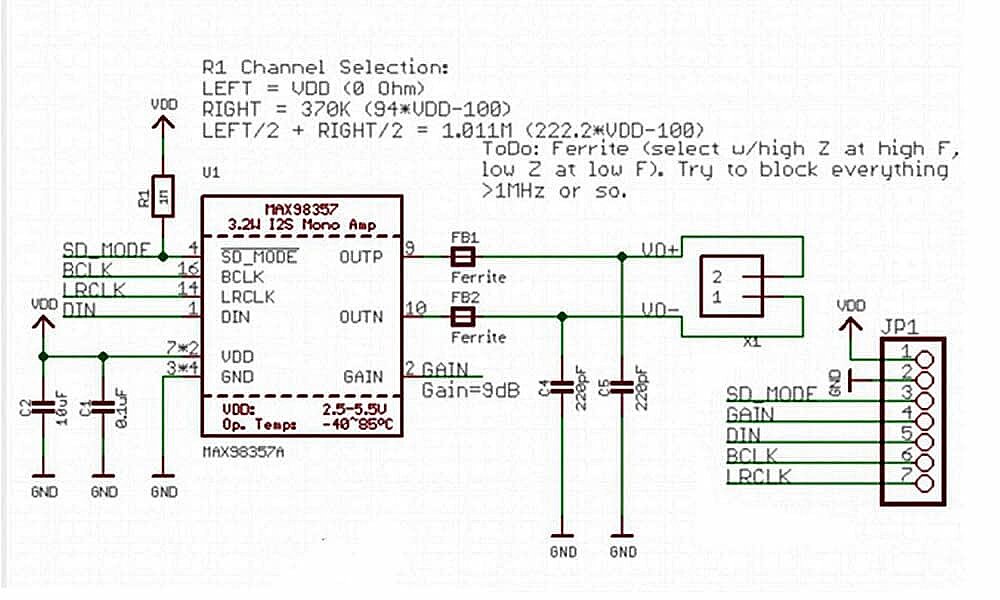

🔌 Bağlantı Pinleri:

• VIN:Güç beslemesi (3.3V – 5V)

• GND:Toprak

• LRC (LRCLK):Sol-sağ kanal saat sinyali

• BCLK:Bit saat sinyali

• DIN:Dijital ses verisi (DATA)

• GAIN:Çıkış kazanç ayarı (GND / açık / VDD ile belirlenebilir)

🎯 Kullanım Alanları:

• ESP32 & ESP8266 tabanlı sesli uyarı sistemleri

• Akıllı ev projelerinde sesli bildirim çıkışı

• WiFi üzerinden müzik yayını (web radio, AirPlay)

• Raspberry Pi medya oynatıcı sistemleri

• Robotik projelerde sesli konuşma/sinyal sistemleri

• IoT sesli geri bildirim sistemleri
