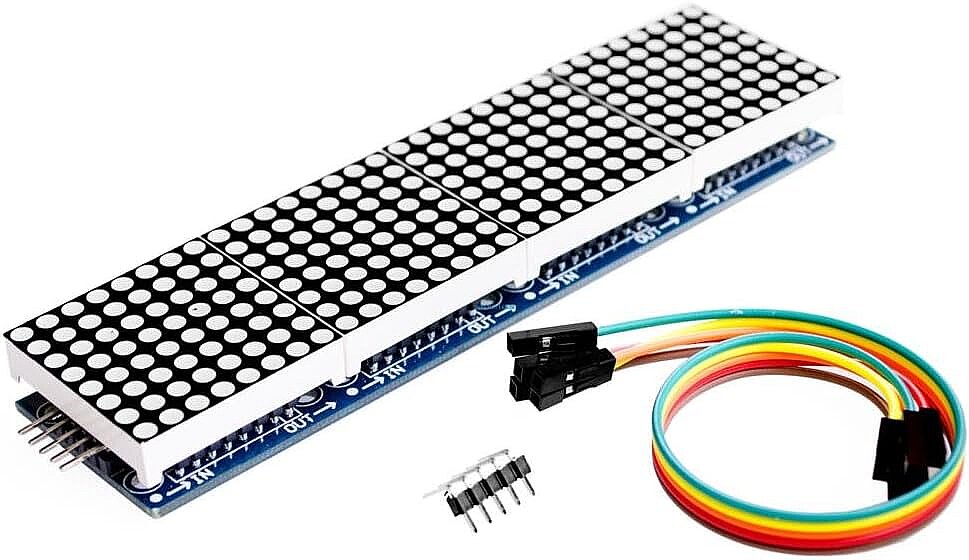

Max7219 4'lü 8x8 Dot Matrix Modülü - Kırmızı

Max7219 4'lü 8x8 64 Nokta Dot Matrix Modülü - Kırmızı

MAX7219 4'lü 8x8 Dot Matrix Modülü, ortak katotlu LED matrislerini sürmek için tasarlanmış, mikrodenetleyici (Arduino, Raspberry Pi, STM32 vb.) üzerindeki pin işgalini minimize eden bir görsel gösterge birimidir.

1. Teknik Özellikler

• Sürücü Entegresi: Her blok için bir adet olmak üzere toplam 4 adet MAX7219 entegresi bulunur.

• Çözünürlük: Toplam 256 LED (32 sütun x 8 satır). Her bir modül 8x8 pikseldir.

• Çalışma Voltajı: DC 5V.

• Haberleşme: 3 telli seri haberleşme (SPI benzeri; DIN, CS, CLK).

• Boyutlar: Genellikle 128mm x 32mm x 13mm ölçülerindedir.

• Renk: LED'ler parlak kırmızı renktedir.

2. Bağlantı Yapısı (Pinout)

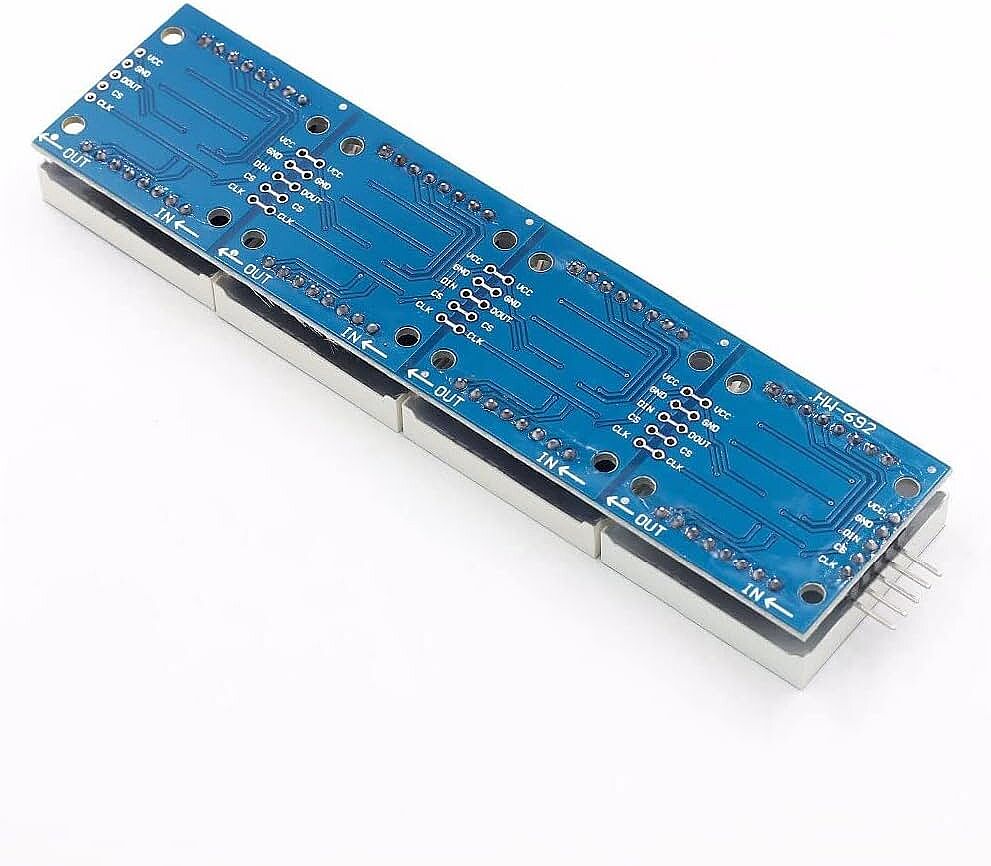

Modül üzerinde giriş ve çıkış olmak üzere iki ayrı pin grubu bulunur. Bu sayede modüller birbirine zincirleme (kaskad) bağlanabilir:

• VCC: 5V güç girişi.

• GND: Toprak bağlantısı.

• DIN: Veri giriş pini.

• CS (LOAD): Yükleme / Chip Select pini.

• CLK: Saat sinyali pini.

3. Fonksiyonel Özellikler

• Kaskad Desteği: Modülün çıkış pinlerinden (DOUT) diğer modülün girişine (DIN) bağlantı yaparak ekranı istediğiniz kadar uzatabilirsiniz (örneğin 32x8'den 64x8'e).

• Parlaklık Kontrolü: Yazılım üzerinden (analog veya dijital) 16 farklı parlaklık seviyesi ayarlanabilir.

• Düşük İşlemci Yükü: MAX7219, tarama ve tazeleme (multiplexing) işlemini kendi içinde yapar. İşlemciniz sadece ekranda neyin değişeceğini söyler ve başka işlerle ilgilenmeye devam edebilir.

• Tek Pinle Kontrol: Tüm LED'ler (256 adet) sadece 3 data pini üzerinden ayrı ayrı kontrol edilebilir.

4. Montaj ve Fiziksel Yapı

• Sabitleme Delikleri: Modülün dört köşesinde panel montajını kolaylaştıran vida delikleri bulunur.

• Kompakt Tasarım: Sürücü entegreleri LED matrislerinin altında gizlidir, bu da ön yüzeyde sadece LED'lerin görünmesini sağlayarak şık bir görüntü sunar.

•

Kullanım Avantajı

Bu modül, tekil 8x8 matrisleri tek tek bağlamakla uğraşmak yerine, fabrikasyon olarak tek PCB üzerinde birleştirilmiş olduğu için kablo karmaşasını %75 oranında azaltır ve mekanik olarak çok daha stabil bir yapı sunar.

5. Kulanım Alanları

1. Görsel Bilgilendirme Ekranları

• Kayan Yazı Panoları: Mağaza vitrinlerinde, ofislerde veya atölyelerde duyuru yapmak için kullanılır. Modüller birbirine eklenebildiği için çok uzun cümleler kaydırılabilir.

• Dijital Saat ve Takvimler: Saat, dakika ve tarih bilgilerinin şık bir şekilde gösterilmesi için idealdir.

• Hava Durumu ve Termometre: Bir sensörden (DHT11/22 gibi) alınan sıcaklık ve nem verilerini anlık olarak ekrana yansıtır.

2. Otomasyon ve Takip Sistemleri

• Sıra Takip Sistemleri: Banka veya hastane gibi yerlerdeki basit numaratör ekranlarının prototiplenmesinde kullanılır.

• Üretim Hattı Sayıcıları: Fabrika veya atölyelerde üretilen ürün sayısını (Counter) büyük ve net bir şekilde göstermek için tercih edilir.

• Borsa ve Döviz Takipçisi: İnternetten çekilen anlık döviz kurlarını veya kripto para fiyatlarını sürekli kayan bir şerit halinde sunar.

3. Eğlence ve Dekorasyon

• Basit Oyun Ekranları: Nostaljik "Snake" (Yılan), "Tetris" veya "Pong" gibi oyunların oynanabileceği düşük çözünürlüklü ekranlar oluşturulur.

• Müzik Spektrum Analizörü: Sesin ritmine göre inip çıkan grafik barlar (Equalizer) yapmak için kullanılır.

• PC Durum Göstergesi: Bilgisayarın işlemci (CPU) sıcaklığını, RAM kullanımını veya internet hızını masaüstünde harici bir panel olarak gösterir.

4. Robotik Projeler

• Robot Yüz İfadeleri: Tekerlekli veya insansı robotlara "göz" yapılarak; gülümseme, üzülme veya göz kırpma gibi ifadeler kazandırılır.

• Yön Okları: Otonom araçlarda aracın ne tarafa döneceğini gösteren dinamik sinyal lambaları olarak kullanılabilir.

5. Sosyal Medya Bildirimleri

• Takipçi Sayacı: YouTube, Instagram veya X (Twitter) takipçi sayısını canlı olarak gösteren masaüstü gadget'lar hazırlamak için çok popülerdir.
