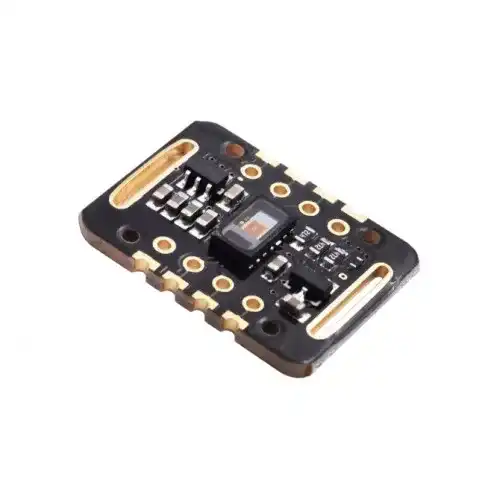

Gelince Haber Verİster bir fitness takip cihazı geliştiriyor, ister giyilebilir bir sağlık izleme cihazı geliştiriyor olun, ister sadece kalbinizin nasıl attığını merak ediyor olun, MAX30102, gerçek zamanlı biyometrik verileri parmaklarınızın ucuna getiren kompakt ve güçlü bir sensördür. Bu düşük güç tüketimli, I2C tabanlı modül hem kalp atış hızını hem de kan oksijen seviyelerini (SpO2) ölçebilir.
Basit arayüzü ve geniş kullanılabilirliği sayesinde MAX30102, projelerine canlı sağlık verileri eklemek isteyen öğrenciler, hobi sahipleri, mühendisler, eğitimciler ve hatta mobil veya oyun geliştiricileri için harika bir araçtır.
MAX30102, kandaki oksijen konsantrasyonunu (SpO2 yüzdesi) ölçerek oksimetre olarak kullanılabilir ve ayrıca kalp atış hızı sensörü (dakikadaki kalp atış sayısı) olarak da kullanılabilir. Cihazda biri kırmızı ışık, diğeri kızılötesi ışık yayan iki LED bulunur. Nabız hızı için yalnızca kızılötesi ışık yeterlidir. Kandaki oksijen seviyelerini ölçmek için hem kırmızı ışık hem de kızılötesi ışık kullanılır.
Kalp kan pompaladığında, daha fazla kan olması nedeniyle oksijenli kanda artış olur. Kalp gevşedikçe oksijenli kan hacmi de azalır. Oksijenli kandaki artış ve azalış arasındaki süre bilinerek nabız hızı belirlenir.
Oksijenli kanın daha fazla kızılötesi ışık emdiği ve daha fazla kırmızı ışık geçirdiği, oksijensiz kanın ise kırmızı ışık emdiği ve daha fazla kızılötesi ışık geçirdiği ortaya çıkmıştır. MAX30102'nin temel işlevi budur: her iki ışık kaynağının emilim seviyelerini okur ve bunları I2C aracılığıyla okunabilen bir tamponda depolar.
MAX30102'nin çalışması için iki farklı voltaja ihtiyaç vardır: Ana çip için 1,8 volt ve kırmızı ve kızılötesi LED'ler için 3,3 volt. Neyse ki, modül dahili voltaj regülatörleriyle birlikte gelir, böylece her iki voltajı da ayrı ayrı sağlamanız gerekmez.

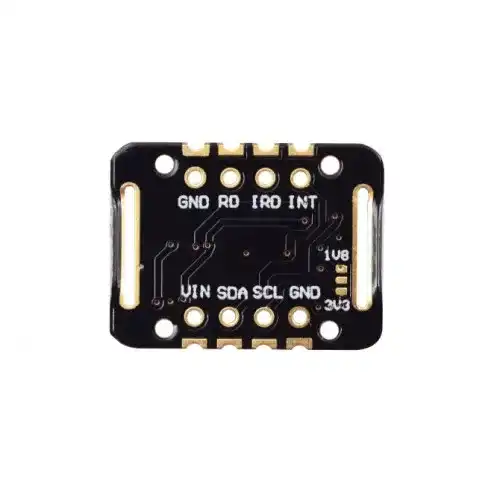

Kartın arkasında, 3,3 V veya 1,8 V mantık seviyeleri arasında seçim yapmanızı sağlayan küçük bir lehim köprüsü bulunur. Bu, farklı mikrodenetleyici türlerine bağlanırken önemlidir. Varsayılan ayar, Arduino veya ESP32 gibi popüler mikrodenetleyicilerle çalışan 3,3 V'tur. Mikrodenetleyiciniz 1,8 V mantık kullanıyorsa bu ayarı değiştirebilirsiniz.
MAX30102'nin en iyi özelliklerinden biri, çok az güç tüketmesidir. Normal çalışma sırasında 600 μA'dan az güç tüketirken, bekleme modundayken 0,7 μA'ya kadar düşer; bu da onu pille çalışan cihazlar için mükemmel kılar.

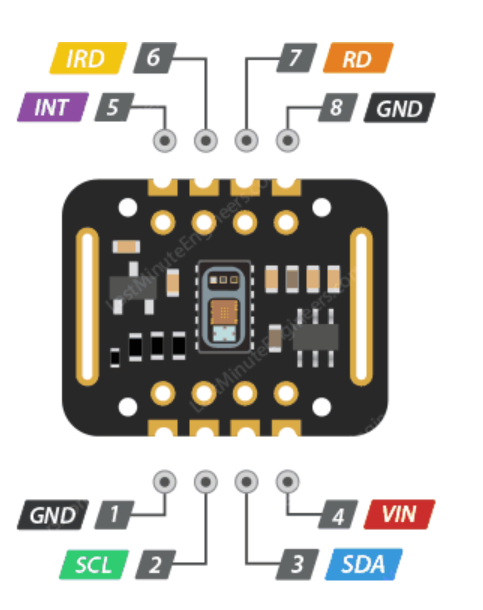

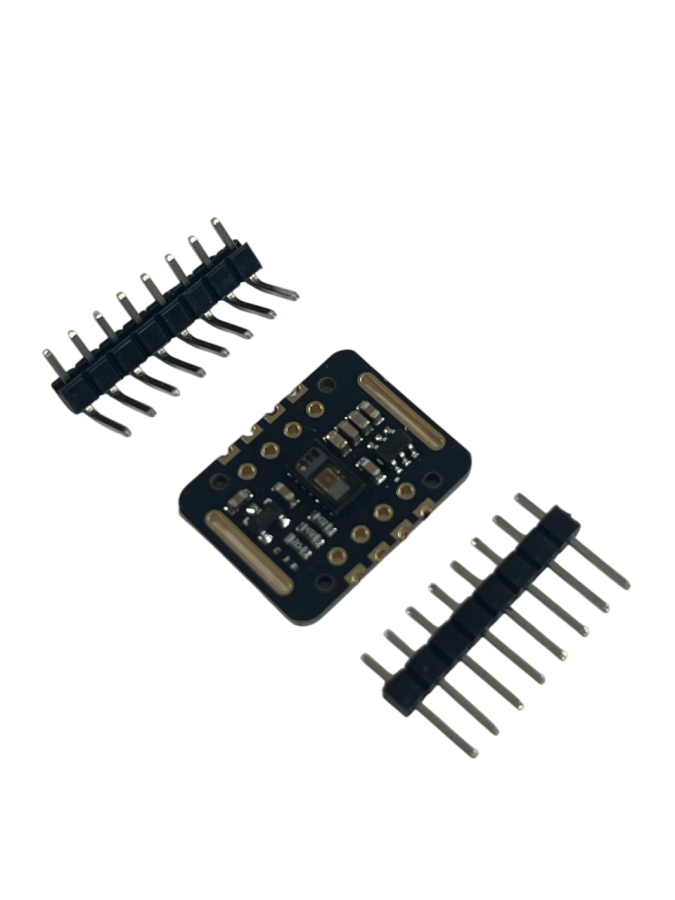

Her bir pinin ne işe yaradığına daha yakından bakalım:
Şasi numarasıgüç giriş pinidir. Mikrodenetleyicinizin dayandığı mantığa bağlı olarak, 3.3V veya 5V'a bağlayabilirsiniz.
SCLI2C haberleşmesinde kullanılan saat pinidir.
SDAI2C haberleşmesinde kullanılan veri pinidir.
INTkesme pinidir. MAX30102, daha önce açıklandığı gibi, belirli olaylar meydana geldiğinde bir kesme üretecek şekilde yapılandırılabilir. Bu pin normalde YÜKSEK kalır, ancak bir kesme meydana geldiğinde DÜŞÜK olur ve mikrodenetleyici kesmeyi okuyup temizleyene kadar DÜŞÜK kalır.
IRDModülün içindeki kızılötesi LED'in toprak bağlantısıdır. Bu pine herhangi bir şey bağlamanıza gerek yoktur; bu işlem çip tarafından dahili olarak gerçekleştirilir.
RDIRD'ye benzer şekilde, bu da modülün içindeki kırmızı LED'in toprak bağlantısıdır. Bu pini de bağlantısız bırakın.
GNDtopraklama pimidir.
