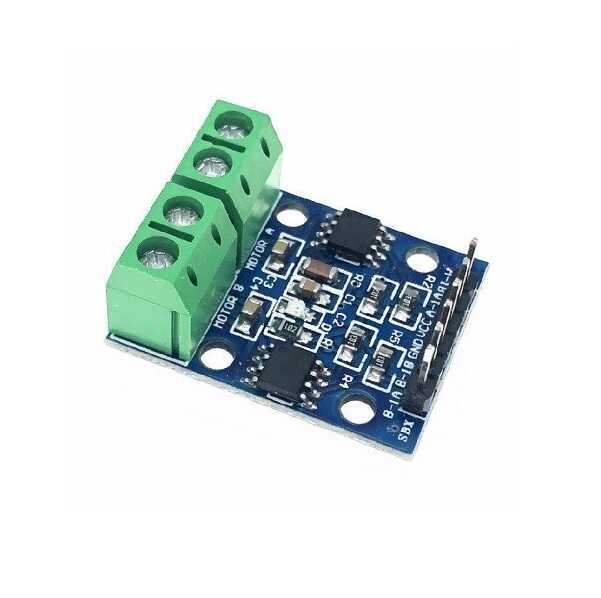

L9110 çift motor sürücü kartı uygun fiyatlı ve ufak boyutlarda olan oldukça kullanışlı mini DC motor sürücü kartıdır. Kart üzerinde L9110 motor sürücü entegresi bulunmaktadır. 2.5-12V arası giriş geriliminde çalışan sürücü kartı ile her iki yönde iki ayrı DC motor veya 4 kablolu 2 fazlı step motor kontrol edilebilir.
Sürücü çıkış gerilimi 7,6V'tur. Bu sayede 6V'luk motorlar ile kullanımı oldukça kolaydır. Kanal başına sürekli olarak 800mA ve anlık olarak ise 2A'e kadar akım verebilmektedir. Mini sumo, çizgi izleyen robotlarda ve çok çeşitli motor kontrol uygulamalarında rahatlıkla kullanılabilir. Sürücü üzerinde enable pini bulunmamaktadır. Kanallar sürekli olarak aktiftir. PWM direk giriş pinlerine uygulanabilmektedir.
Özellikleri :
- Birbirinden bağımsız olarak iki ayrı motoru kontrol edebilir.
- Kanal başına 800mA akım verebilmektedir.
- Kanal başına 7,5V gerilim verebilmektedir.
- Boyutları : 31 mm x 22 mm
- Ağırlık : 7 gr
Pin Bağlantıları :
- IA2: Sol motor 1. girişi
- IB2: Sol motor 2. girişi
- IA1: Sağ motor 1. girişi
- IB1: Sağ motor 2. girişi
- GND: Toprak bağlantısı
- Vcc: Besleme Gerilimi
