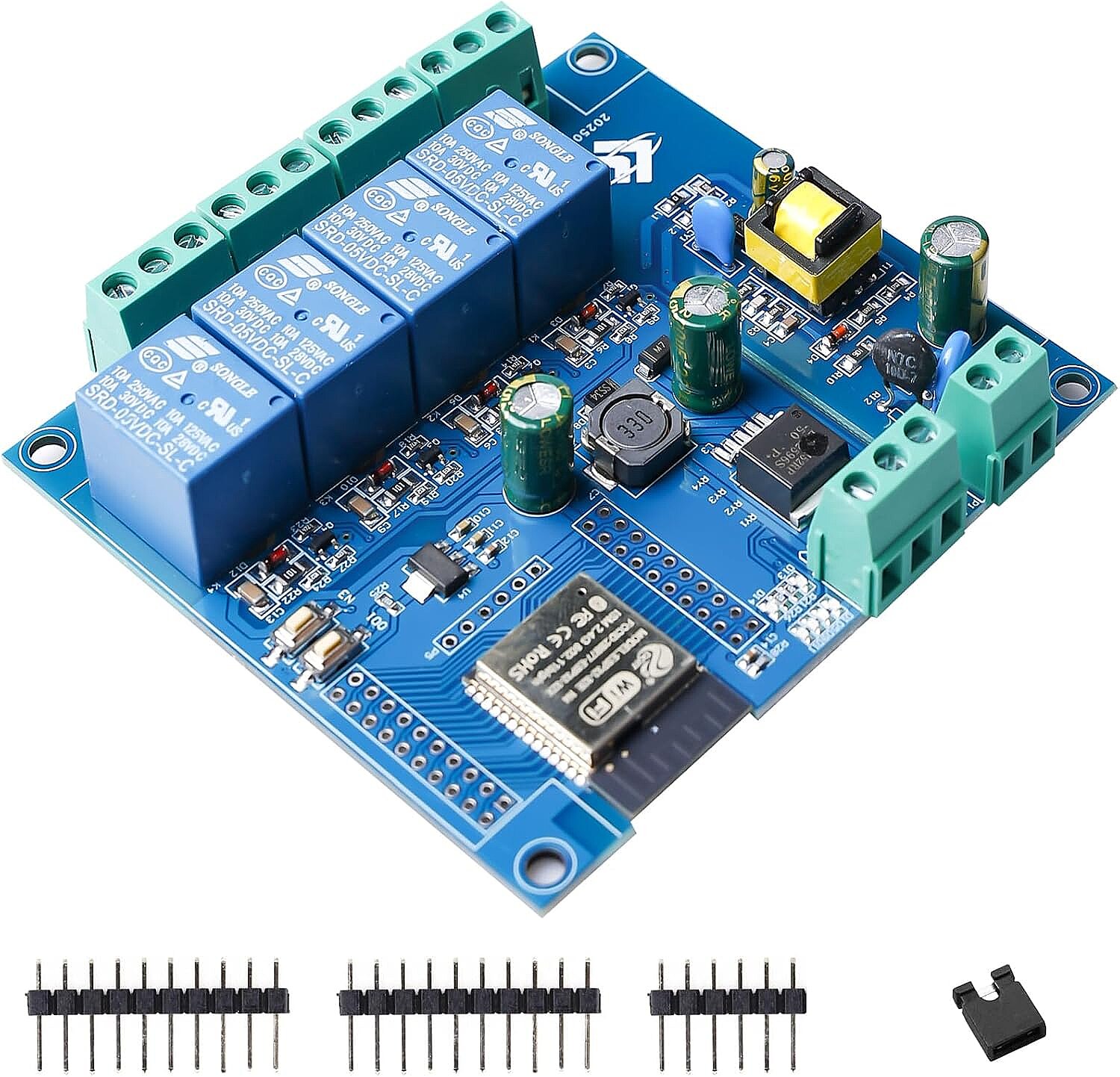

ESP32 WIFI Bluetooth AC 220V/DC 5-30V 4 KANAL Röle Kartı

ESP32 WIFI Bluetooth AC 220V/DC 5-30V 4 KANAL Röle Kartı - ESP32-32E N4

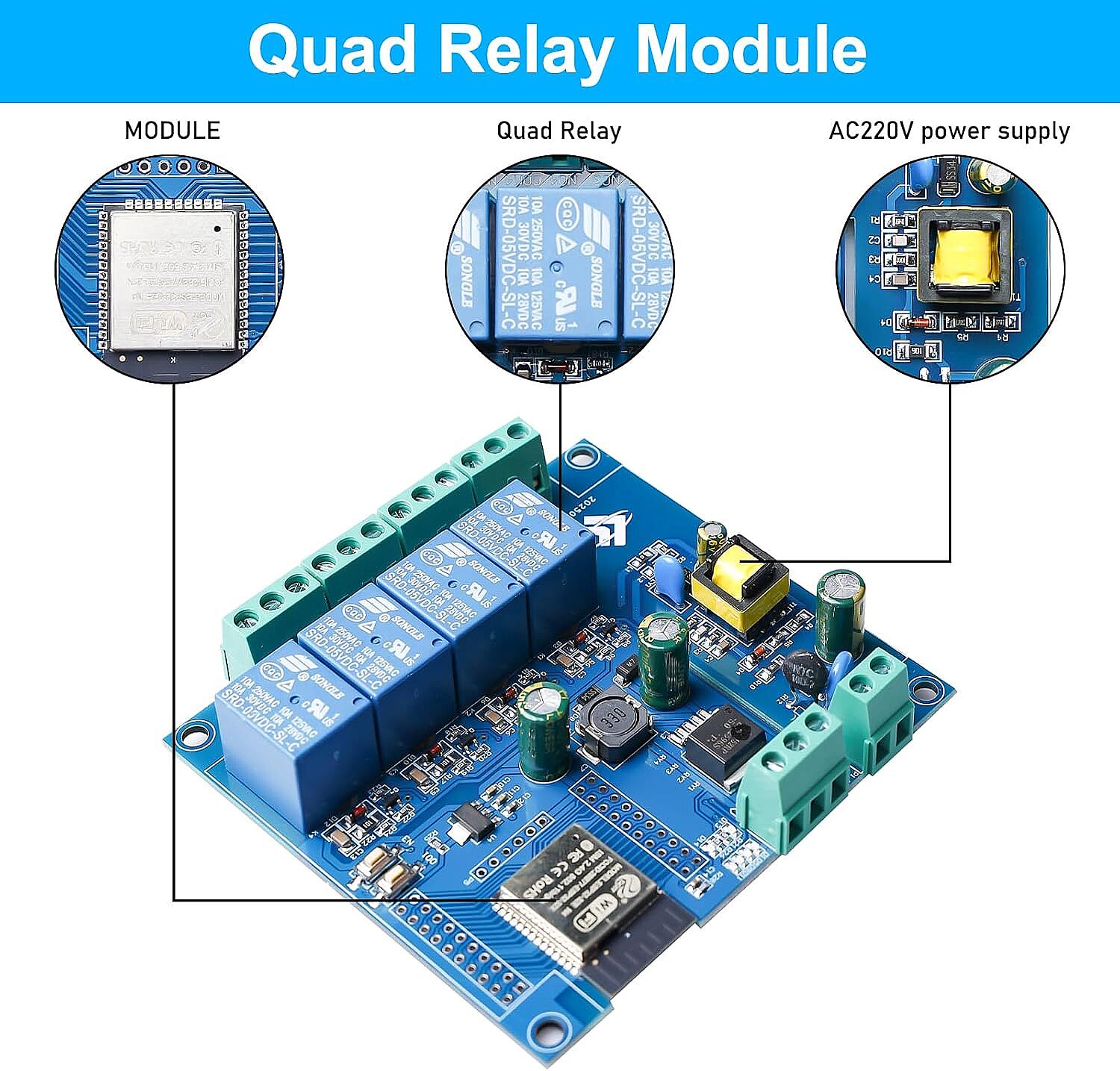

ESP32 WIFI Bluetooth 4 KANAL Röle Kartı, ESP32-WROOM-32E WiFi&BLE modülü ile tasarlanmıştır. Tüm I/O portları kart üzerindedir ve DC5-30V güç kaynağı ile çalışmaktadır. ESP32 ikincil geliştirme ve öğrenme, akıllı ev kablosuz kontrolü ve diğer durumlar için uygundur. Çok çeşitli projelere çok uygun, güçlü ve çok yönlü bir geliştirme kartıdır. Hem Wi-Fi hem de BLE bağlantısını destekleyebilen, birden fazla cihazı kontrol edebilen ve çeşitli güç kaynaklarıyla çalışabilen bir ürün arıyorsanız bu harika bir seçenektir.

Özellikleri

1. İşlemci: ESP32 çift çekirdekli, WiFi & Bluetooth 4.2 destekli mikrodenetleyici.
2. Röle Kanalları: 4 adet, genellikle 5V veya 12V ile çalışabilen röle.
3. Kontrol Modu:
   • WiFi üzerinden mobil uygulama veya web arayüzü ile kontrol
   • Bluetooth üzerinden kontrol
   • Mikrodenetçi pinleri ile manuel kontrol (GPIO)
4. Güç Gereksinimi:
   • Rölelerin beslemesi genellikle 5V veya 12V
   • ESP32 modülü 3.3V ile çalışır
5. Koruma: Röle devresinde optoizolatör ile ESP32’nin güvenliği sağlanır.
6. LED Göstergeler: Her röle için ON/OFF durumu LED ile gösterilir.
7. Çıkış Kapasitesi: Her kanal genellikle 10A 250V AC veya 10A 30V DC yük taşıyabilir.

Kullanım Alanları

• Ev otomasyonu (ışıklar, prizler, cihazlar)
• Uzaktan kontrol edilen sistemler
• IoT projeleri ve prototipler
• Endüstriyel otomasyon ve küçük makineler

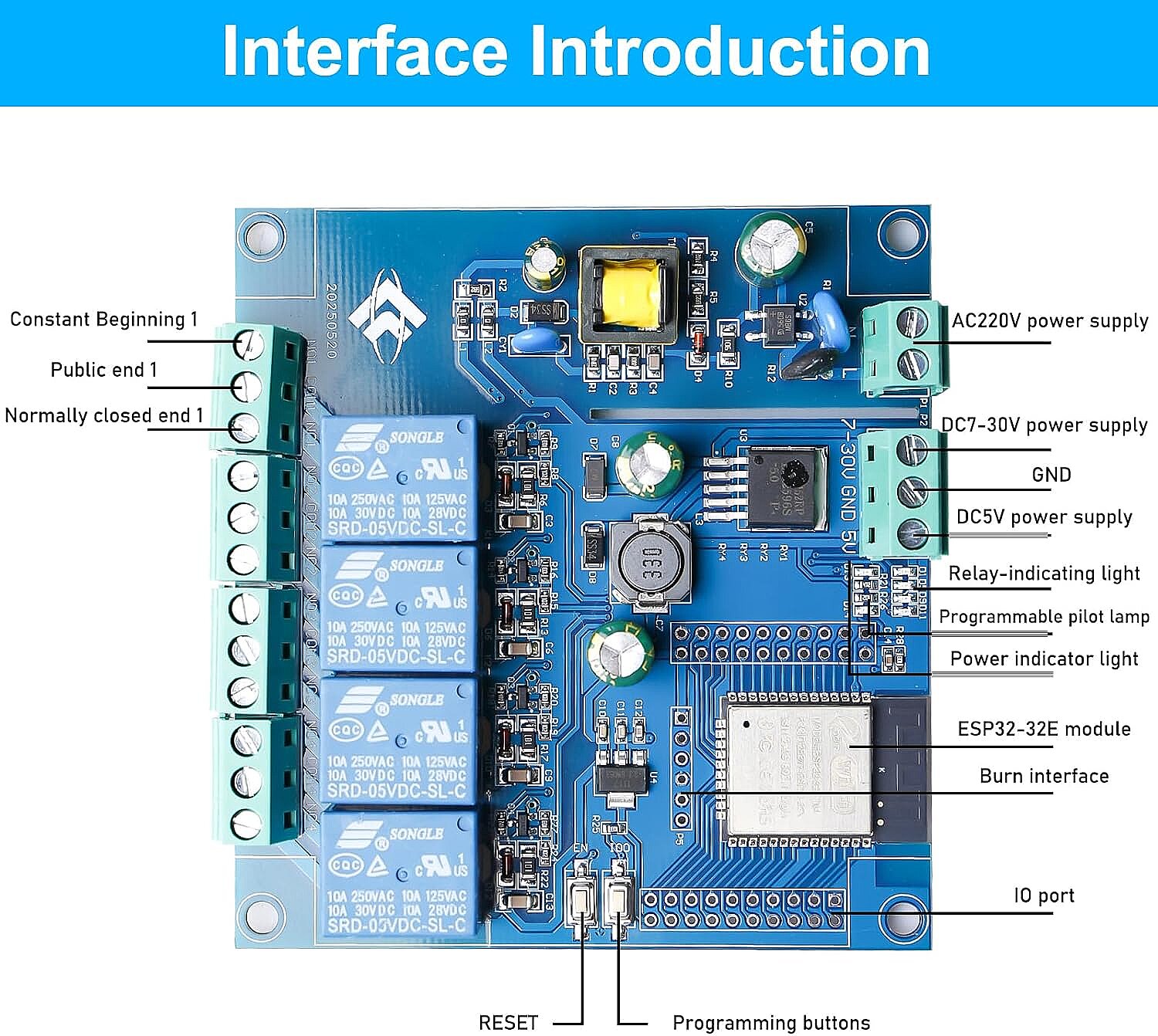

Nasıl Kullanılır?

1. Bağlantılar:
   • VCC → Röle ve ESP32 beslemesi (kartın gereksinimine göre 5V/12V)
   • GND → Ortak toprak
   • IN1–IN4 → Röleleri kontrol eden ESP32 GPIO pinleri
2. Kontrol:
   • GPIO pinlerine HIGH/LOW göndererek röle açıp kapatılabilir
   • WiFi üzerinden bir mobil uygulama veya web arayüzü ile kontrol edilebilir
   • Bluetooth üzerinden eşleştirme ile kontrol sağlanabilir
