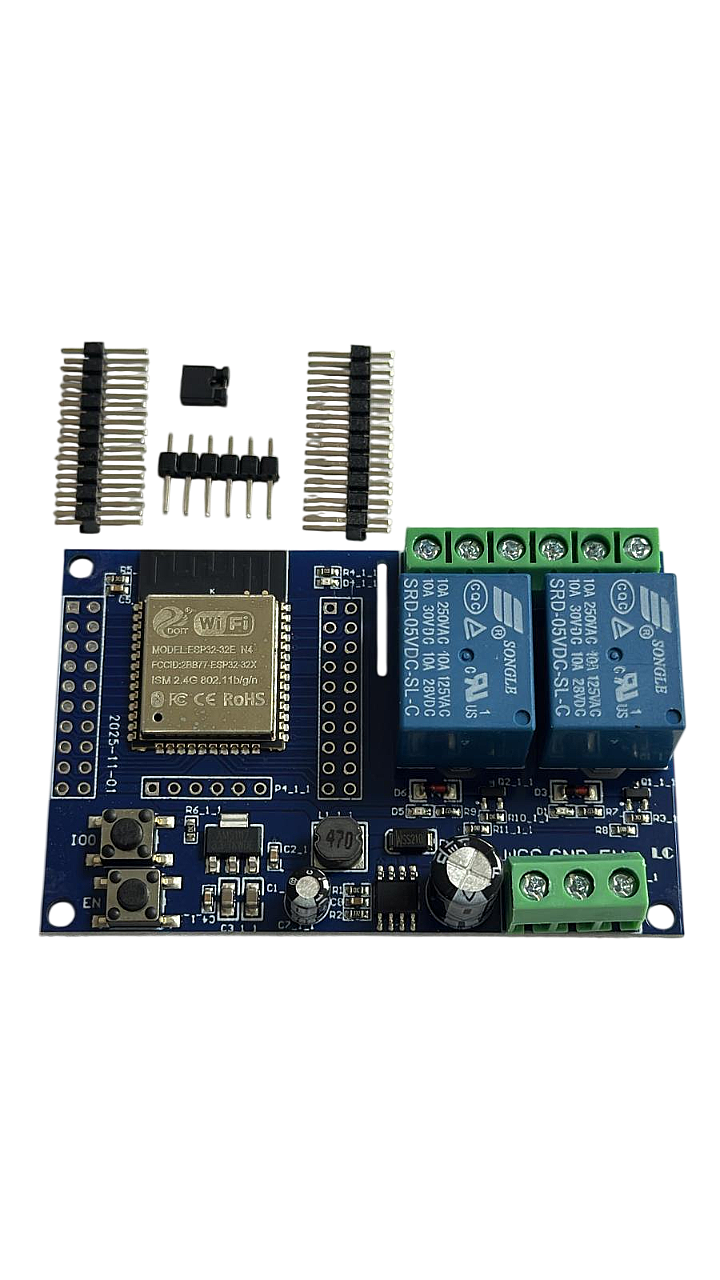

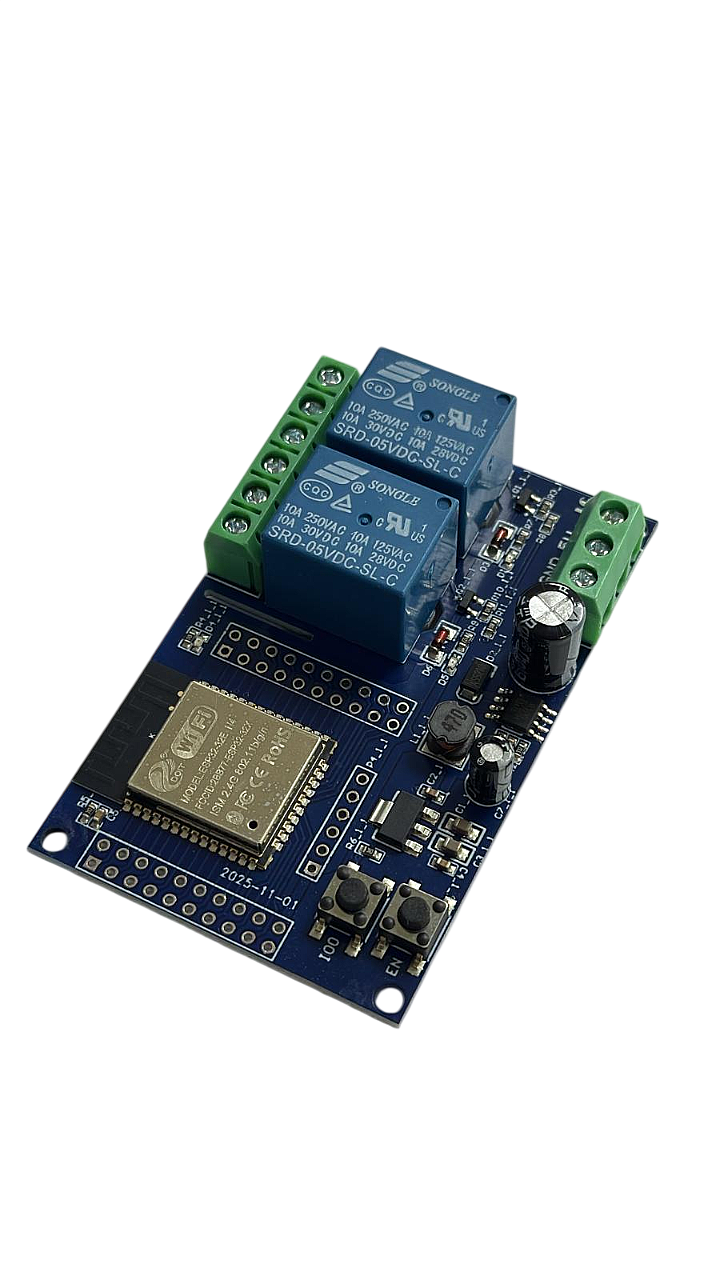

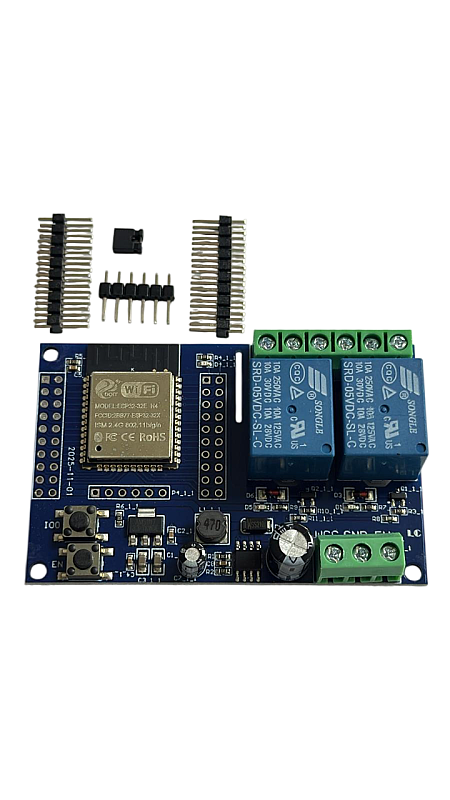

ESP32 WIFI Bluetooth 2 KANAL Röle Kartı, ESP32-WROOM-32E WiFi&BLE modülü ile tasarlanmıştır. Tüm I/O portları kart üzerindedir ve DC5-30V güç kaynağı ile çalışmaktadır. ESP32 ikincil geliştirme ve öğrenme, akıllı ev kablosuz kontrolü ve diğer durumlar için uygundur. Çok çeşitli projelere çok uygun, güçlü ve çok yönlü bir geliştirme kartıdır. Hem Wi-Fi hem de BLE bağlantısını destekleyebilen, birden fazla cihazı kontrol edebilen ve çeşitli güç kaynaklarıyla çalışabilen bir ürün arıyorsanız bu harika bir seçenektir.

Kullanım Alanları

• Ev otomasyonu (ışıklar, fanlar, prizler)
• IoT projeleri (mobil uygulama veya web üzerinden kontrol)
• Endüstriyel cihazların uzaktan kontrolü
• Bluetooth veya WiFi tabanlı prototip sistemler
• Röle tabanlı güvenlik ve alarm sistemleri

1. Bağlantı Yapısı

Besleme

• VCC: Rölelerin ve ESP32’nin beslemesi (genellikle 5V DC)
• GND: Ortak toprak

Röle Kontrol Pinleri

• IN1: Röle 1’i kontrol eder (ESP32 GPIO pinine bağlanır)
• IN2: Röle 2’yi kontrol eder (ESP32 GPIO pinine bağlanır)

Kart üzerinde her röle için ON/OFF LED göstergesi bulunur. Röle aktif olduğunda LED yanar.

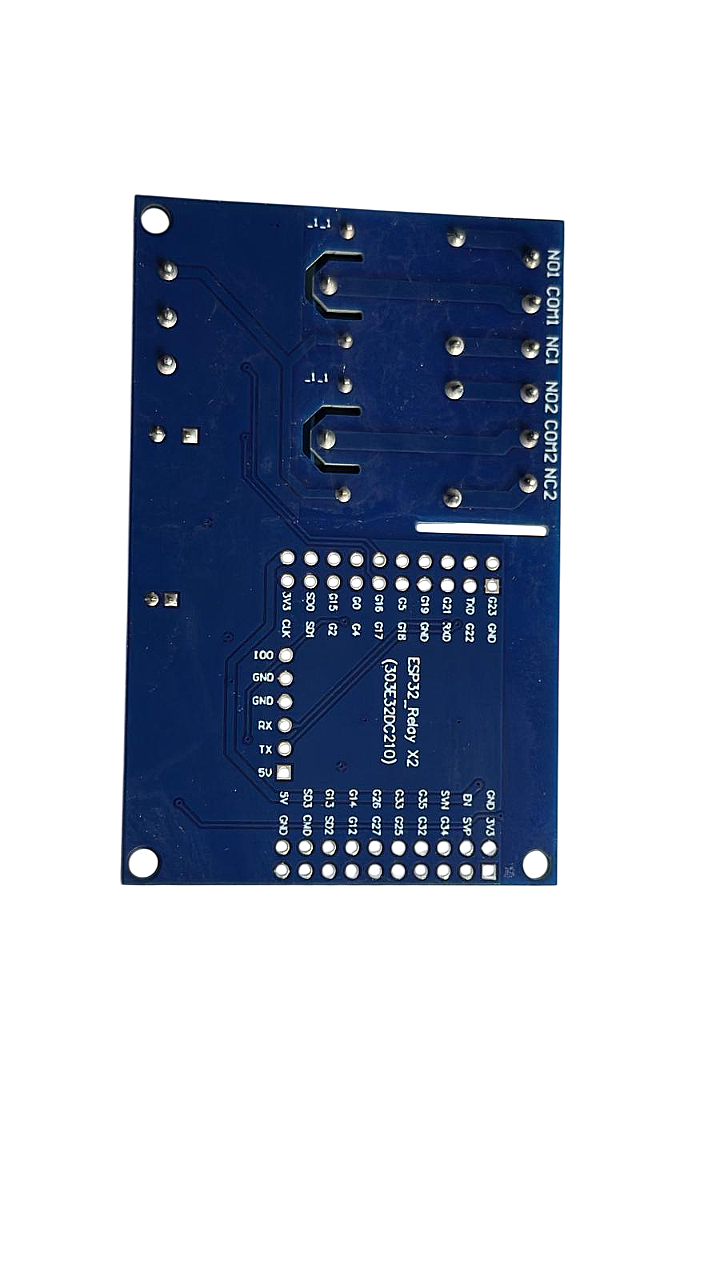

Röle Çıkışları

• Röleler genellikle 3 terminalden oluşur:
  • NO (Normally Open / Normalde Açık) – Röle tetiklenene kadar devre açık
  • NC (Normally Closed / Normalde Kapalı) – Röle tetiklenene kadar devre kapalı
  • COM (Common / Ortak) – Cihaza bağlanacak ana terminal
