GÜVENLİK KURALLARI

Makineyi kullanırken, olası elektrik çarpmalarını önlemek ve yangından kaynaklı yaralanma veya hasara neden olmamak için aşağıdaki temel önlemlere uyulmalıdır.

Kişisel güvenliği sağlamak için, makine çalışmayı durdurduktan sonra, uzun süre kullanılmayacaksa, lütfen güç kablosunu prizden ayırın.

Kişisel güvenliğiniz için, orjinal onaylı veya önerilen parçaları kullanmalısınız, aksi takdirde ciddi sonuçlara neden olacaktır.

Makine arızası profesyonel kişiler veya makinenin onarımı için şirket tarafından yetkilendirilen personel tarafından yapılmalıdır.

Bu ürün, topraklanmış üç telli fiş, üç delikli topraklanmış prize takılmalıdır, fişleri değiştirmeyin veya topraklanmamış adaptör kullanmayın.

Elektrikli lehimleme istasyonu açık olduğunda sıcaklığı muhtelemen 400°C'ye ulaşacaktır. Bu sebeple, yanıcı gaz ve nesnelerin yakınında kullanmaıyn.

Sıcak hava tabancası açılmadan önce, lütfen güvenlik koşullarının sağlandığından emin olun ve çalışma alanını terk etmeyin.

Demir parçaların montajını yaparken ya da değiştirirken, lehimleme istasyonunu kapattıktan ve demiri soğumaya bıraktıktan sonra montajını ya da değişimini yapınız.

Havyayı lehim yapmak dışında farklı bir amaç için kullanmayın; havyanın ucundaki artık lehimi ve pislikleri temizlemek için sert bir yüzeye veya masaya sürtmeyin, bu durum havyaya ciddi şekilde zarar verecektir.

Makine kaynağı duman alacaktır, lütfen uygun havalandırmayı sağlayın.



UYARI

Güç kablosu hasar görmüşsse, üretici veya yetkili servisten temin edilebilen özel bir kablo veya parçayla değiştirilmelidir.

UYARI:Bu aley kullanılmadığı zaman standına yerleştirilmelidir.

Cihazı yanıcı maddelerin bulunduğu ortamlarda kullanırken dikkatli olun. Aynı yere uzun süre uygulamayın.

Isının gözle görülemeyen yanıcı maddelere etki edebileceğini unutmayın. Cihazı açıkken kontrolsüz bir şekilde bırakmayın.

Bu cihaz, güvenliklerinden sorumlu bir kişi tarafından cihazın kullanımıyla ilgili nezaret veya talimat verilmemişse fiziksel, duyusal veya zihinsel yetenekleri azalmış veya deneyim ve bilgi eksikliği olan kişiler (çocuklar dahil) tarafından kullanılmak üzere tasarlanmamıştır. Cihazla oynamadıklarından emin olmak için çocuklar gözetim altında tutulmalıdır.

1.PAKET LİSTESİ

Lehimleme istasyonu (havya ile)  x1 adet

Demir tutamak                              x1 adet

Temizleme süngeri                        x1 adet

Kullanım Kılavuzu                        x1 adet



2.ÜRÜN İNCELEMESİ

1.Teknik Parametreler

Güç kaynağı gerilimi: AC 220V/60Hz veya 110V/50Hz

Elektrik gücü seçilebilir: 60W

Ayarlanabilir sıcaklık aralığı: 200-500°C



2.İşlevler

Son teknoloji sıcaklık kontrol devresi, hassas sıcaklık kontrolü kullanımı

Demir ısıtıcısı, yüksek kaliteli ve dayanıklı malzemelerden yapılmıştır, uzun ömürlüdür.

Yüksek mukavemetli paslanmaz çelik 304 e çelik boru.

Yeni, yüksek kaliteli çevre sıcaklığına dayanıklı malzeme kullanımı. Kulp ile ısıtmalı çelik tambur arasında etkin ısı yalıtımını iletmek için yüksek sıcaklık izolasyon halkasını ile konforlu kullanım arttırıldı.

Yalıtım teknolojisi kullanılan plaka, haşlanma hasarını önlemek için ferro alaşımlı malzemeden yapılmıştır.

Makine sıcaklık düzenlemesi ve sıcaklık ilişkisi:

Mın: 200°C  Middle:300°C  Max:500°C

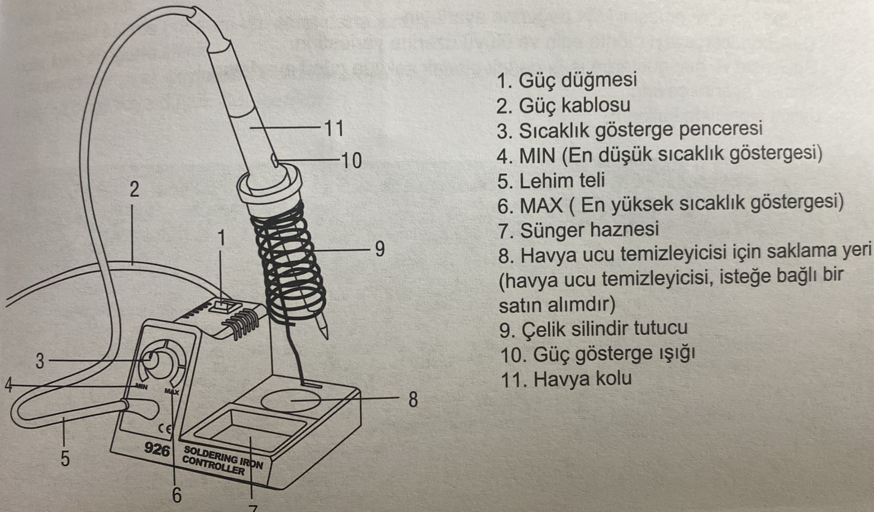

3.şematik Diyagram

1.Güç düğmesi

2.Güç kablosu

3.Sıcaklık gösterge penceresi

4.MIN (En düşük sıcaklık göstergesi)

5.Lehim teli

6.MAX ( En yüksek sıcaklık göstergesi)

7.Sünger haznesi

8.Havya ucu temizleyicisi için saklama yeri (havya ucu temizleyicisi, isteğe bağlı bir satın alımdır.)

9.Çelik silindir tutucu

10.Güç gösterge ışığı

11.Havya kolu



4.KULLANIM YÖNTEMİ

1.Çalıştırma Talimatları

Sıcaklık ayar düğmesini MIN değerine ayarlayın

Çelik boru çerçeveyi monte edin ve ütüyü üzerine yerleştirin

Gücü açın ve güç gösterge ışığı parlak olacak şekilde gücü ayarlayın

Sıcaklık ayarını çevirin

Uygun sıcaklıkta kullanın



Çok düşük sıcaklık Sn'nin yavaş çözünmesi sağlar. Çok yüksek sıcaklık Sn'yi kömürleştirecek ve beyaz dumana dönüşecek, bu da hatalı lehimleme ve devre kartının yanmasına neden olacaktır. Demir sıcaklığı istenilen sıcaklığa göre ayarlandığında, lehimlemenin iyi olduğundan emin olun. Her zamanki gibi lehim kullanan piyasa %60 Sn ve %40 Pb'dir. (60/40). Demir ucu sıcaklığı ve fabrika sıcaklığı farklı. Örneğin:

Lehimleme noktası: 215°C

Her zamanki kullanım sıcaklığı: 270-320°C

Üretim hattı kullanım sıcaklığı: 320-380°C



Dikkat:

Her zamanki gibi 380°C'nin üzerinde kullanmayın, 380°C'nin üzerinde kullanırsanız lütfen kullanım süresini kısa tutun.



2.Lehim uçlu ince yapışkan kullanımı

Demir uçları 400°C'nin üzerinde sıcaklıkta uzun süre kullanılmaz.

Kalay eklenmedi.

Lehimleme/sökme/onarım vb. akışı daha azdır.

Uçlar kuru süngerle silinir.

Dokunmatik organik şeylerde plastomer veya yağ vb. bulunur.

Kalay iyi değil veya düşük Sn. içeriyor.



5.BAKIM

Uç Sıcaklığı

Yüksek lehimleme sıcaklığı ucu bozabilir. Mümkün olan en düşük lehimleme sıcaklığını kullanın. Mükemmel termal geri kazanım özellikleri, düşük sıcaklıklarda bile etkili ve verimli lehimleme sağlar. Bu aynı zamanda lehim parçlarını termal hasara karşı korur.

Temizlik

Ucu bir temzilik süngeri ile düzenli olarak temizleyin. Lehim ve kalaydaki oksit ve karbürler uçta kirlilik oluşturabilir. Bu kirlilikler ise, bağlantılarda hataya neden olabilir veya uçların ısı iletkenliğini azaltabilir. Havyayı sürekli olarak kullanırken, en az haftada bir kez ucu gevşetip tüm oksitleri giderdiğinizden emin olun. Bu, tutukluk yapmasını ve uç sıcaklığının azalmasının önlenmeye yardımcı olur.

Kullanılmadığında

Lehimleme havyasının asla uzun süre yüksek sıcaklıkta bırakmayın, çünkü ucun lehim kaplaması oksitle kaplanır ve bu da ucun ısı iletklenliğini büyük ölçüde azaltır.

Kullanım sonrası

Ucu silerek temizleyin ve yeni lehimle kaplayın. Bu, uç kısmın oksitlenmesini engelleyecektir.

*Eğer, uç deforme olmuş veya çok fazla aşınmışsa yenisiyle değiştirin.
