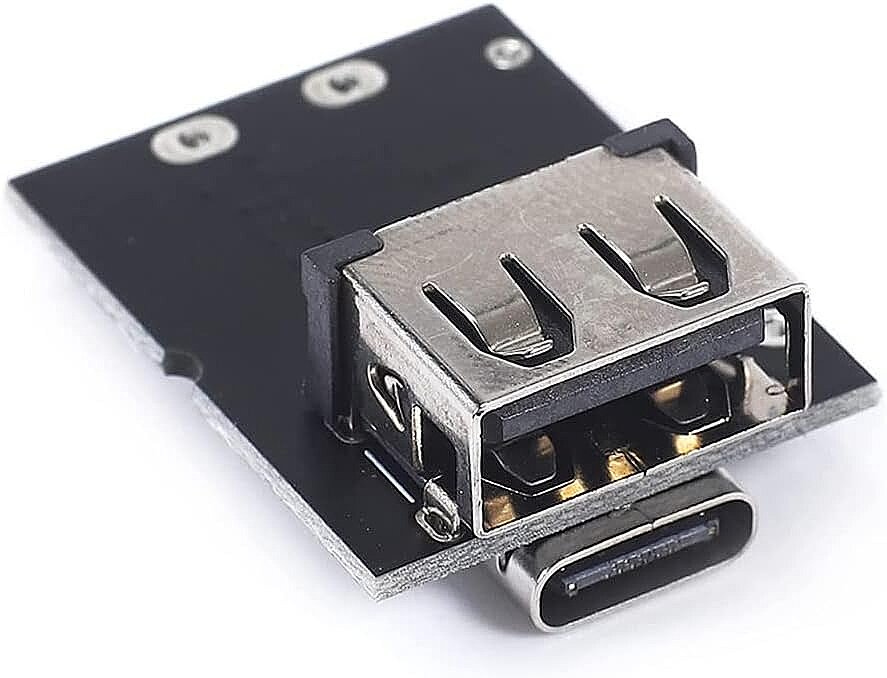

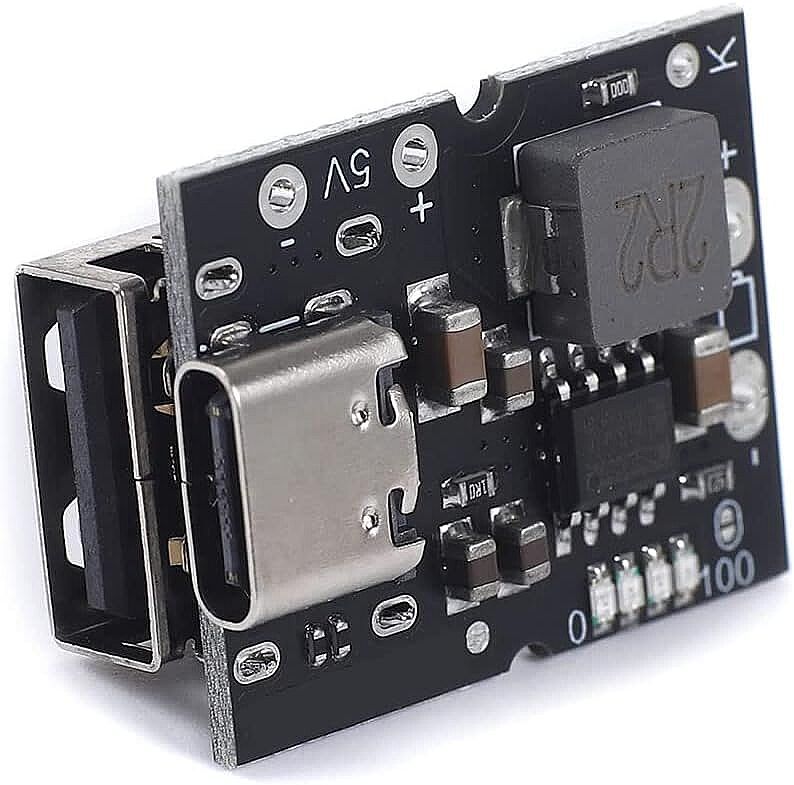

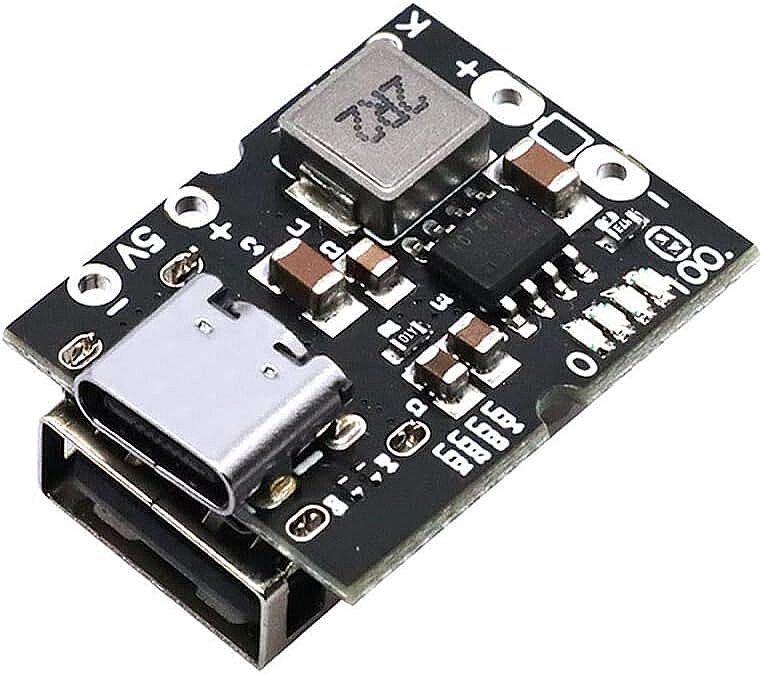

5V 2A Powerbank Devresi FM5324, tek hücreli 3.7 V Li-ion veya Li-Po pili hem güvenli şekilde şarj eden hem de pil gerilimini 5 V USB çıkışına yükselten (boost converter) bir güç yönetim modülüdür. Bu nedenle kendi taşınabilir şarj cihazınızı (powerbank) yapmak isteyenler için en çok kullanılan devrelerden biridir. FM5324 entegresi; şarj kontrolü, voltaj yükseltme ve koruma devrelerini tek bir çipte birleştirir.

---

Temel Görevi

Bu modülün iki ana görevi vardır:

1. Li-ion/Li-Po pili şarj etmek
   • USB Type-C girişinden 5 V alır.
   • Pili 4.2 V'a kadar güvenli şekilde şarj eder.
2. Pilden 5 V üretmek
   • Pilin yaklaşık 3.0–4.2 V arasındaki gerilimini sabit 5 V USB çıkışına yükseltir.
   • Telefon, Arduino, ESP32, Raspberry Pi Pico gibi cihazları besleyebilir

Teknik Özellikleri:

Özellik	Değer
Entegre	FM5324
Giriş Voltajı	3.7–5.5 V DC
Şarj Girişi	USB Type-C
Çıkış Voltajı	5 V
Sürekli Çıkış Akımı	2 A
Maksimum Çıkış Akımı	Yaklaşık 3 A
Şarj Akımı	2 A
Şarj Sonlandırma Voltajı	4.2 V
Verim	Yaklaşık %90
Desteklenen Pil	3.7 V Li-ion / Li-Po (ör. 18650)
Gösterge	4 LED pil seviye göstergesi
Çalışma Sıcaklığı	-10 °C ile +80 °C

Desteklediği Pil Türleri

FM5324 modülü aşağıdaki tek hücreli (1S) pillerle kullanılabilir:

• 18650 Li-ion
• 21700 Li-ion
• Li-Po bataryalar
• 3.7 V lityum iyon hücreler

Not: 2S (7.4 V), 3S (11.1 V) gibi çok hücreli batarya paketleri için uygun değildir.

Koruma Özellikleri

FM5324 güvenli kullanım için çeşitli korumalara sahiptir:

• ✅ Aşırı şarj koruması
• ✅ Aşırı deşarj koruması
• ✅ Kısa devre koruması
• ✅ Aşırı akım koruması
• ✅ Aşırı voltaj koruması
• ✅ Yumuşak başlatma (Soft Start)
• ✅ Boşta yük algılama ve otomatik kapanma

Bu özellikler hem pili hem de bağlı cihazları korumaya yardımcı olur.

---

LED Göstergeleri

Kart üzerinde genellikle 4 adet LED bulunur.

Bu LED'ler pil doluluk oranını yaklaşık olarak gösterir:

• 🔴 1 LED → %25
• 🟡 2 LED → %50
• 🟢 3 LED → %75
• 🔵 4 LED → %100

Şarj sırasında LED'ler dolumu gösterir; şarj tamamlandığında tüm LED'ler sabit yanabilir.

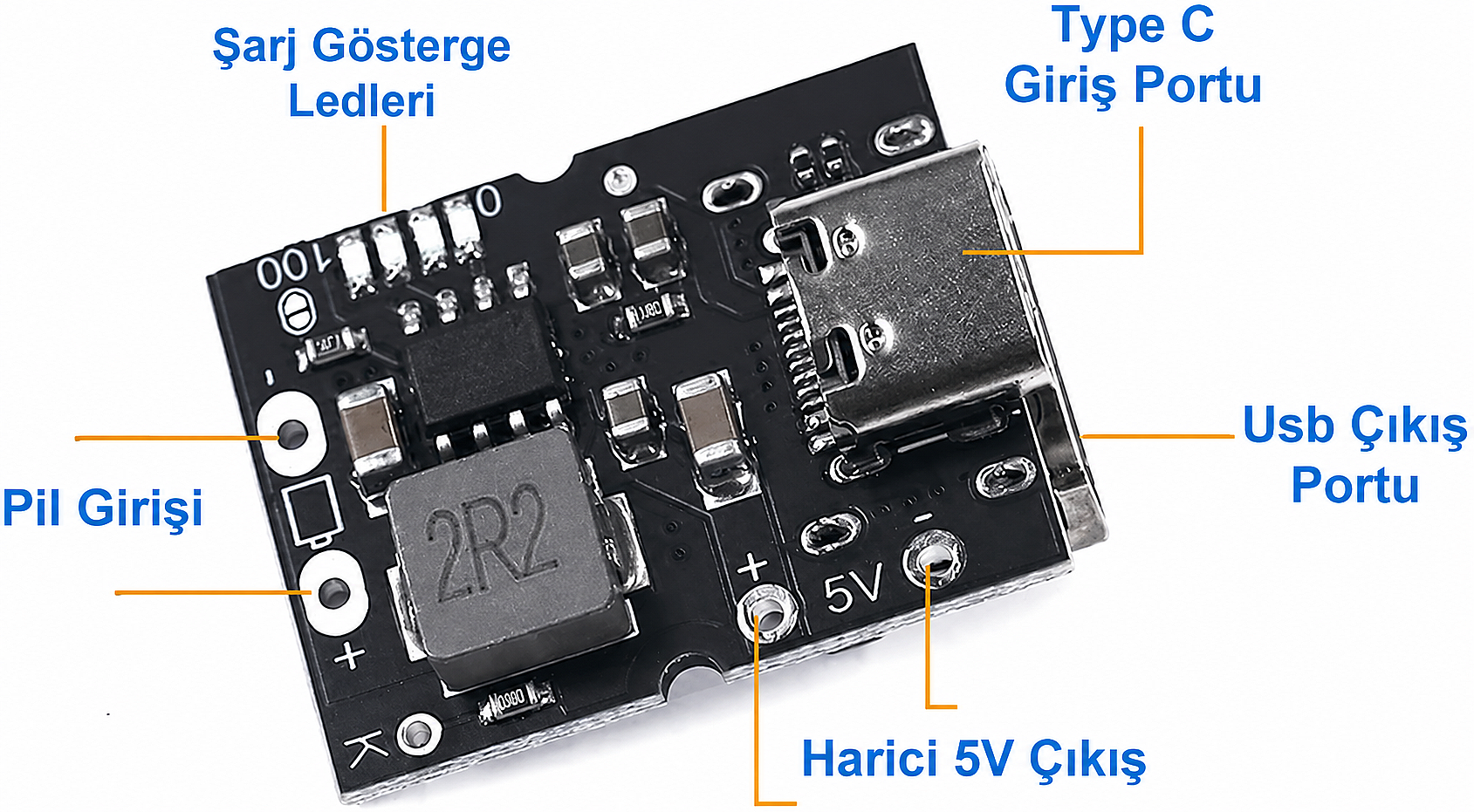

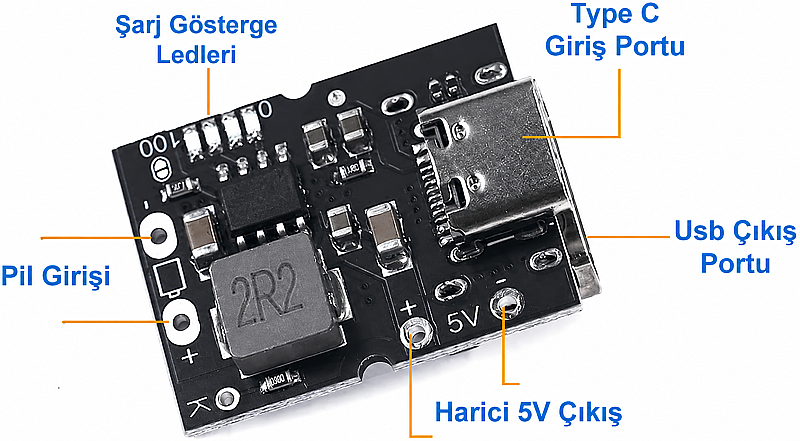

Bağlantıları

Modül üzerinde genellikle şu bağlantılar bulunur:

• B+ → Pil pozitif (+)
• B- → Pil negatif (-)
• USB Type-C → Şarj girişi
• USB-A → 5 V çıkış
• 5V+ / GND padleri → Lehimlenebilir 5 V çıkış noktaları

---

Kullanım Alanları

Bu modül aşağıdaki projelerde yaygın olarak kullanılır:

• Powerbank yapımı
• Arduino projeleri
• ESP32 projeleri
• IoT sistemleri
• Taşınabilir sensör düğümleri
• Robotik projeler
• Raspberry Pi Pico beslemesi
• LED aydınlatma sistemleri
• Acil durum güç kaynağı
• Güneş enerjili taşınabilir sistemler
