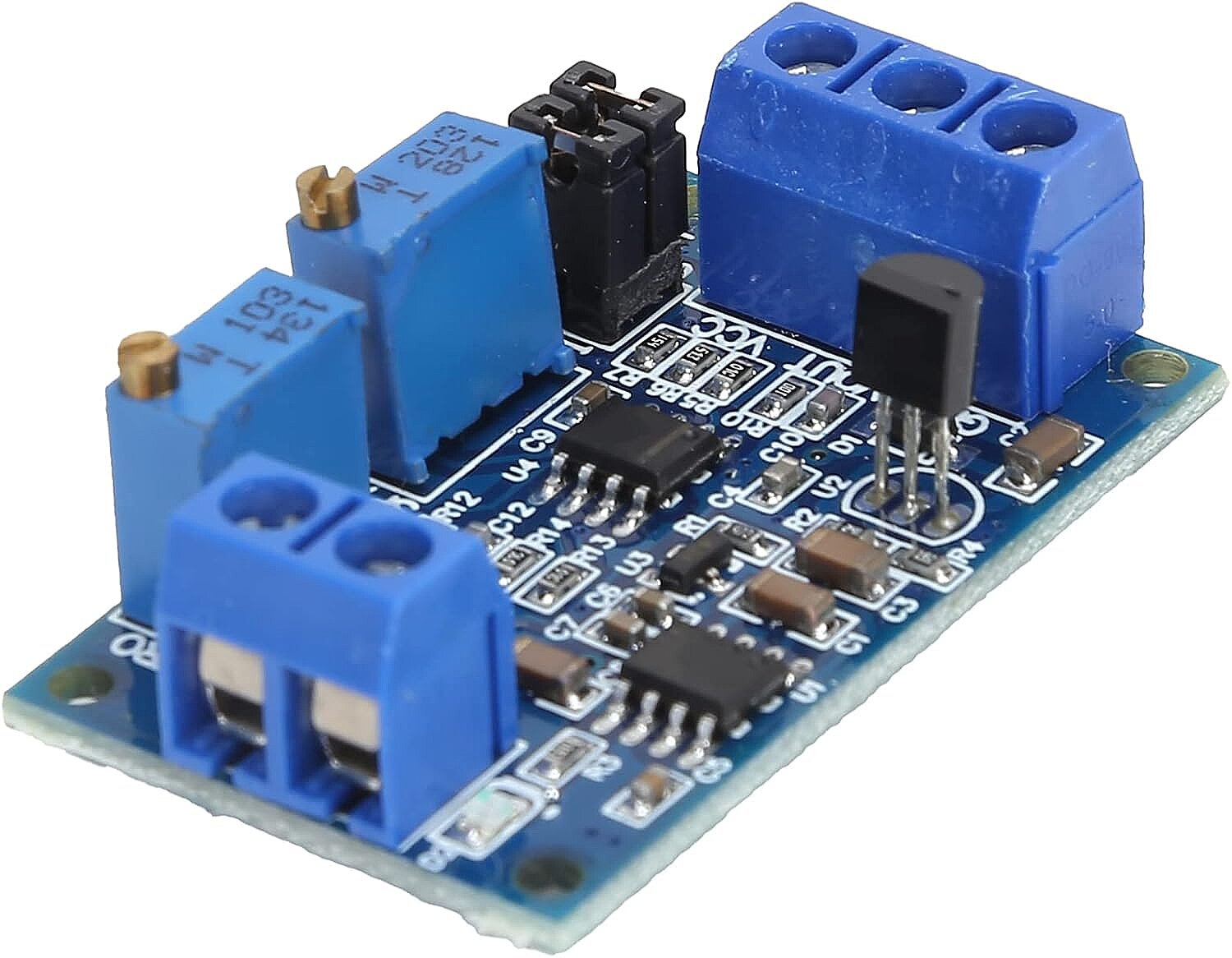

4-20mA to 0-3.3V/5V/10V Akım-Voltaj Sinyal Çevirici Modül

4-20mA to 0-3.3V/5V/10V Akım-Voltaj Sinyal Çevirici Modül

Bu modül, 0-20mA veya 4-20mA akım sinyallerini cihazların okuyabileceği 0-3.3V, 0-5V veya 0-10V voltaj sinyaline dönüştürmek için kullanılır.

Endüstriyel sensörler genellikle akım çıkışı verir çünkü akım sinyalleri uzun mesafelerde daha az kayba uğrar. Bu kart sayesinde uzak mesafeden gelen akım sinyali, kolayca voltaj sinyaline çevrilerek PLC, mikrodenetleyici veya ölçüm cihazlarına aktarılabilir.

Kart üzerinde bulunan ayar elemanları sayesinde giriş ve çıkış değerleri hassas şekilde kalibre edilebilir. Böylece farklı sensör ve sistemlere uyum sağlar.

⚙️ Özellikler

• Besleme Gerilimi: DC 7V – 36V
  (0-10V çıkış için 12V ve üzeri önerilir)
• Giriş Sinyali: 0-20mA / 4-20mA
• Çıkış Sinyali:
  • 0-3.3V
  • 0-5V
  • 0-10V
• Çıkış seçimi: Jumper ile
• Kalibrasyon: ZERO (sıfır) ve SPAN (kazanç) ayarı
• Ters bağlantı koruması
• Giriş empedansı: 100Ω
• Çalışma sıcaklığı: -20°C ~ +60°C
• LED güç göstergesi
• Montaj delikleri mevcut
• Boyut: 26 x 43 x 14 mm
• Ağırlık: ~10g

🧠 Kullanım Alanları

• PLC ve otomasyon sistemleri
• Endüstriyel sensör bağlantıları
• Arduino / Raspberry Pi projeleri
• Uzaktan veri izleme sistemleri
• Basınç, seviye, sıcaklık sensörleri
• Test ve kalibrasyon uygulamaları

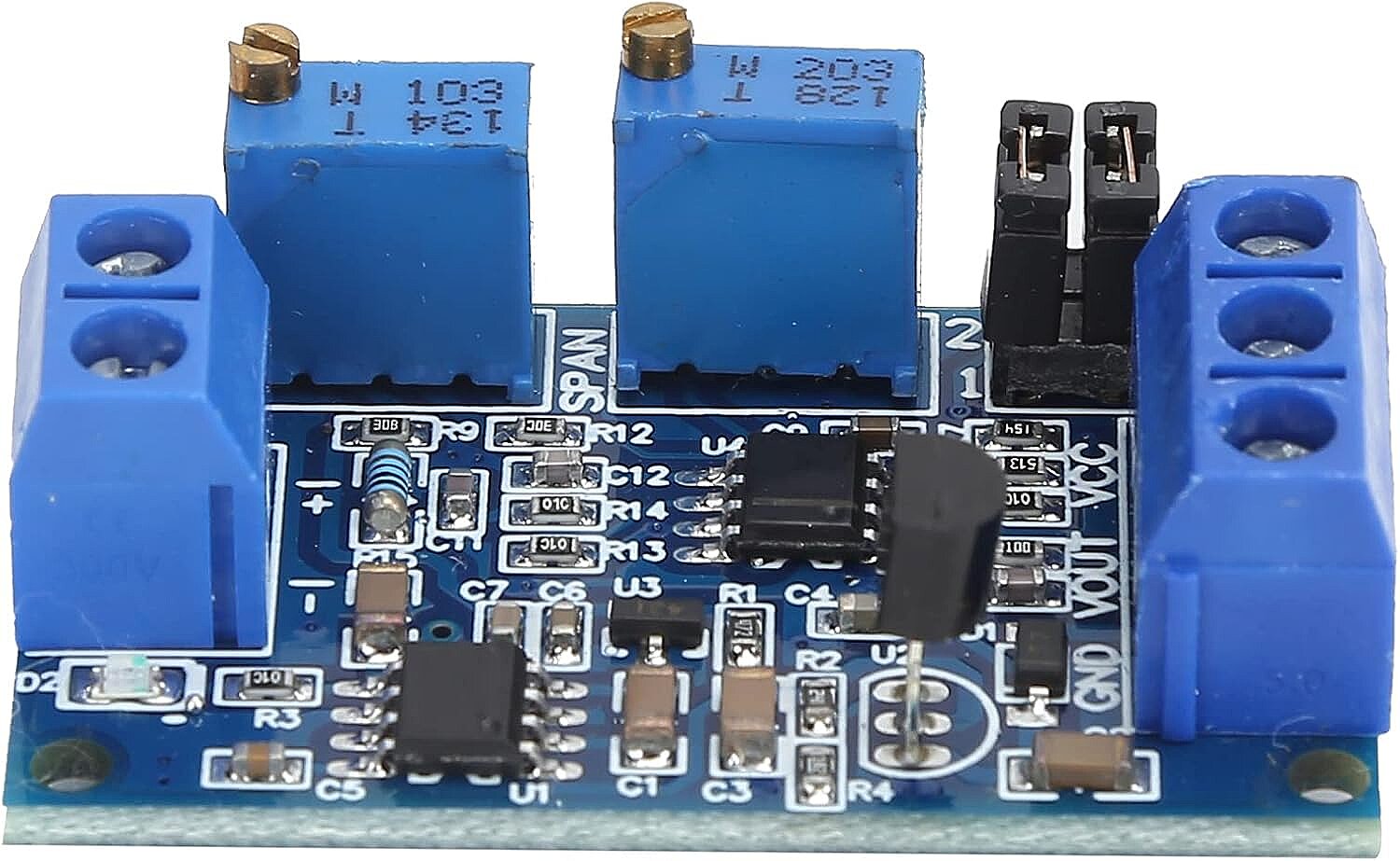

🔌 Bağlantı Bilgisi (Basit Anlatım)

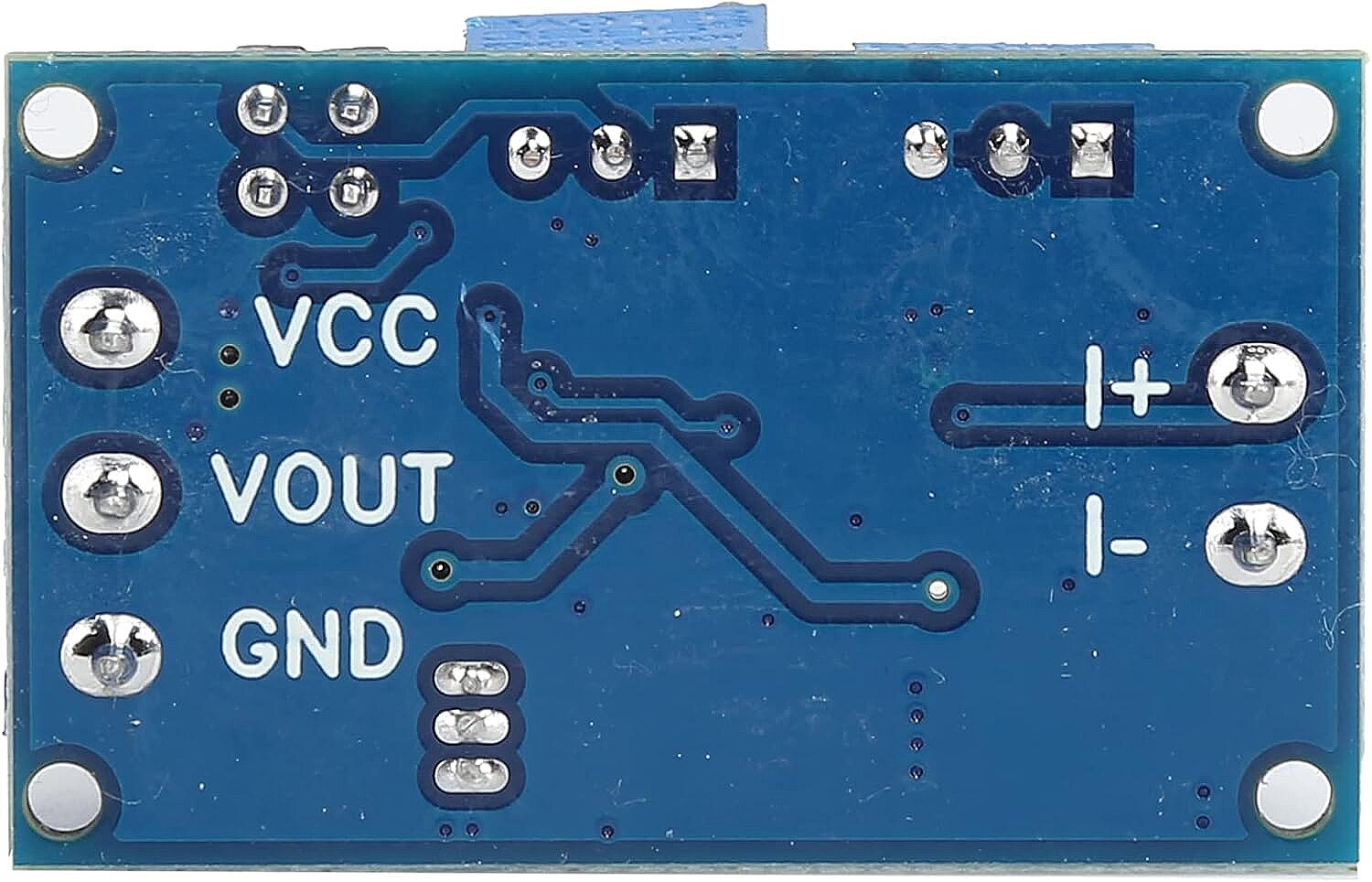

• VCC / GND → Besleme bağlanır
• I+ / I- → Sensörden gelen akım sinyali
• VOUT → Voltaj çıkışı (okunacak yer)

📌 Tüm sistemlerin ortak GND kullanması gerekir.

⚙️ Kullanım ve Ayar

1. Giriş sinyalini ve beslemeyi bağla

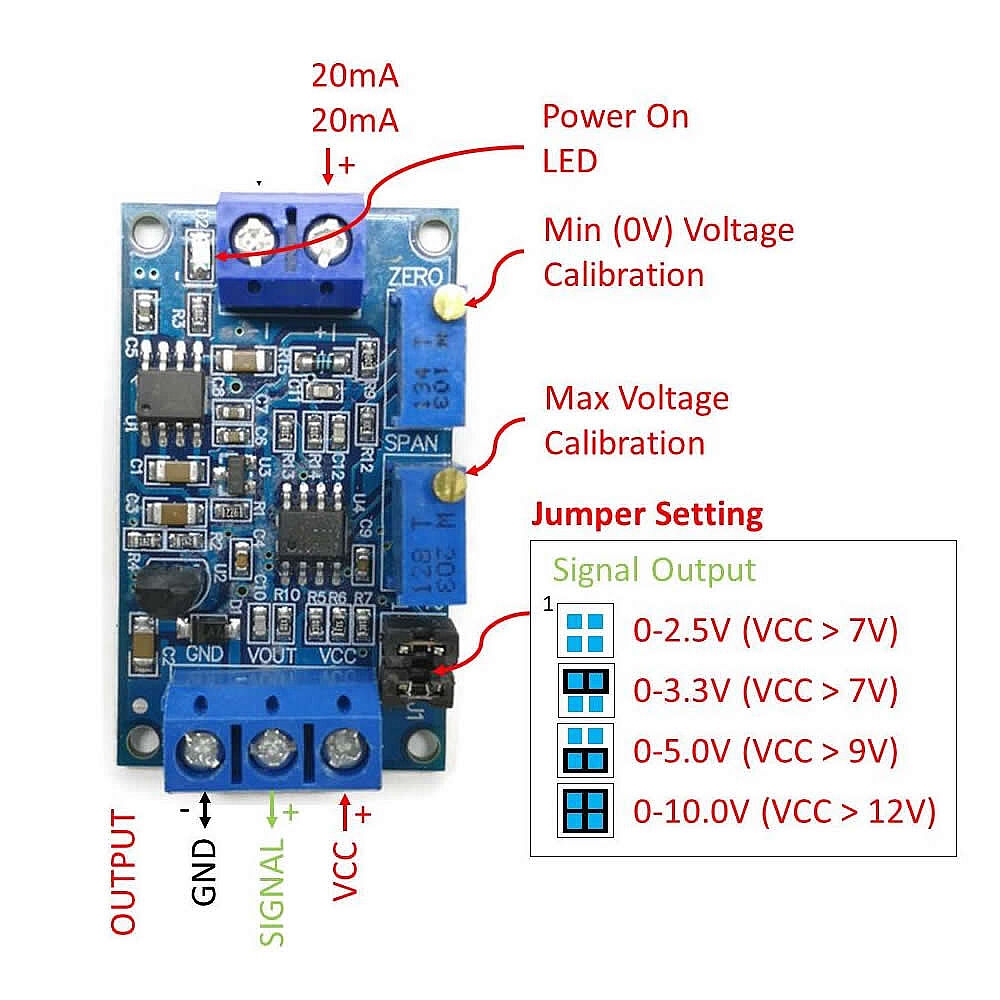

2. Jumper ile çıkış voltajını seç (3.3V / 5V / 10V)
3. • ZERO → minimum değeri ayarlar
   • SPAN → maksimum değeri ayarlar

👉 Örnek:
4mA → 0V
20mA → 10V

⚠️ Notlar

• 4-20mA sistemlerde genelde 4mA = minimum değer kabul edilir
• Daha hassas sonuç için kalibrasyon önerilir
• 0-10V çıkış için yeterli besleme verilmelidir
