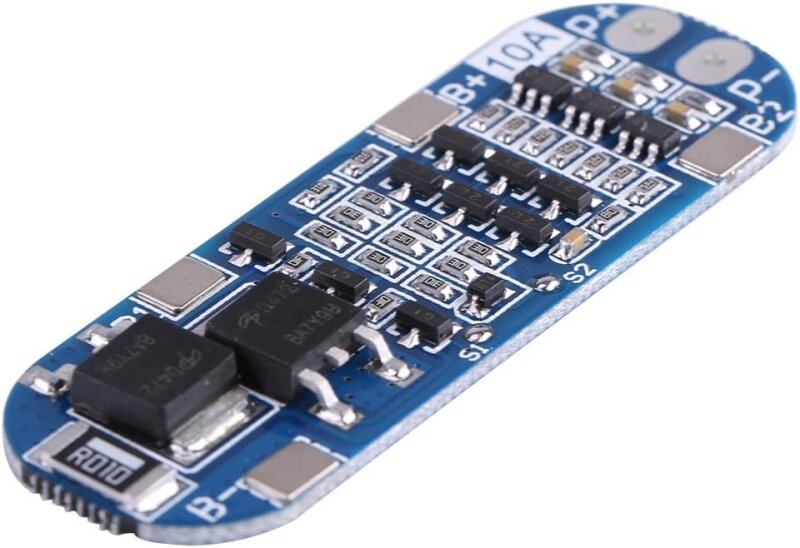

3S 10A 12V BMS 18650 Li-ion Lityum Pil Korumalı Balans Devresi

3S 10A 12V BMS Li-ion Lityum Pil Korumalı Balans Devresi

3S 10A 12.6V 18650 Lityum Pil Şarj Balanslı Koruma Devresi, lityum iyon pil paketlerinin güvenli ve etkili yönetimini sağlayan bir batarya yönetim sistemidir (BMS). Bu modül, 3 hücreli (3S) lityum iyon piller için aşırı şarj, aşırı deşarj, aşırı akım ve kısa devre koruması sunar. Özellikle 18650 tipi piller için optimize edilmiş olup, küçük boyutları ve güvenilir performansı ile ön plana çıkar.

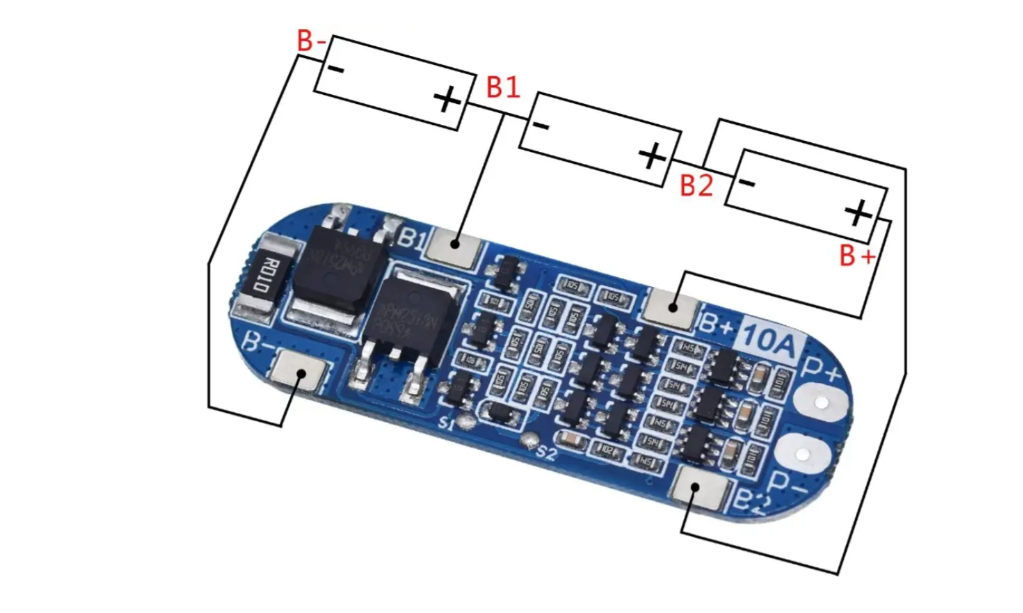

Bağlantılar ve Kurulum

• B+: Pilin pozitif (+) bağlantısı
• B-: Pilin negatif (-) bağlantısı
• B1: Pil 1 ve Pil 2 arasındaki bağlantı
• B2: Pil 2 ve Pil 3 arasındaki bağlantı
• P+: Pozitif şarj ve yük bağlantı noktası
• P-: Negatif şarj ve yük bağlantı noktası

Not: Kısa devre yapmaktan kaçının ve bağlantı noktalarının doğru şekilde bağlandığından emin olun.

NOT:

• Bu devre Lityum demir fosfat piller için kullanılamaz.
• Kesinlikle 0 V (B-), 3.7 V (B1), 7.4 V (B2), 11.1 V (B +) kablolarını takip edin, kasıtlı olarak kısa devre yapmayın.
• Hattı bağladıktan sonra şarj edin, o zaman çıktı olacaktır.
• Üç pili bağlarken, her bir pilin voltajı aynı değilse, her pili ayrı ayrı doldurun ve ardından seri olarak kullanın.
• İyi pili ve zayıf pili karıştırmayın! (Iki iyi pil + 1 zayıf pil kullanım etkisi = 3 zayıf pil kullanım etkisi).

Özellikler:

• HX-3s-01 Lityum pil koruma kartı
• Giriş voltajı: 12.6V
• Aşırı şarj voltaj aralığı: 4.25-4.35v ± 0.05v
• Aşırı deşarj voltaj aralığı: 2.3-3.0v ± 0.05v
• Boyut: 50 x 16 x 1.0mm
• Maksimum çalışma akımı: 5-8A
• Maksimum anlık akım: 9-10A
• Çalışma sıcaklığı: -40 - +50 ℃
• Boştaki akım: 6uA'dan az
• Ömür: 30.000 saatten fazla
• İç direnç: 60mΩ'dan az
• 3S (3 18650 pil veya polimer lityum pil serisi kombinasyonu için)
• 10.8V (polimer pil için anma gerilimi)
• 11.1V (18650 veya 3.7V lityum pil anma gerilimi)
• 12.6V (lityum pil tam şarjlı)
• Deşarj 10A (maksimum deşarj akımı sınırına göre)
• Kısa devre koruması.
• Aşırı şarj koruması.
• Aşırı deşarj koruması.
• Aşırı akım koruması.

Ürün Avantajları

• Güvenlik: Aşırı şarj, aşırı deşarj ve kısa devre koruması sayesinde pilinizin güvenliğini sağlar.

• Verimlilik: Balanslama fonksiyonu, her hücrenin eşit şekilde şarj edilmesini sağlar ve pil ömrünü uzatır.

• Kolay Kurulum: Kompakt yapısı ve kolay bağlantı noktaları ile hızlı kurulum imkanı sunar.

• Yüksek Akım Kapasitesi: 10A'e kadar sürekli akım kapasitesi ile geniş bir uygulama yelpazesi sunar.

Kullanım Alanları

🔋 Lityum pil paketleri

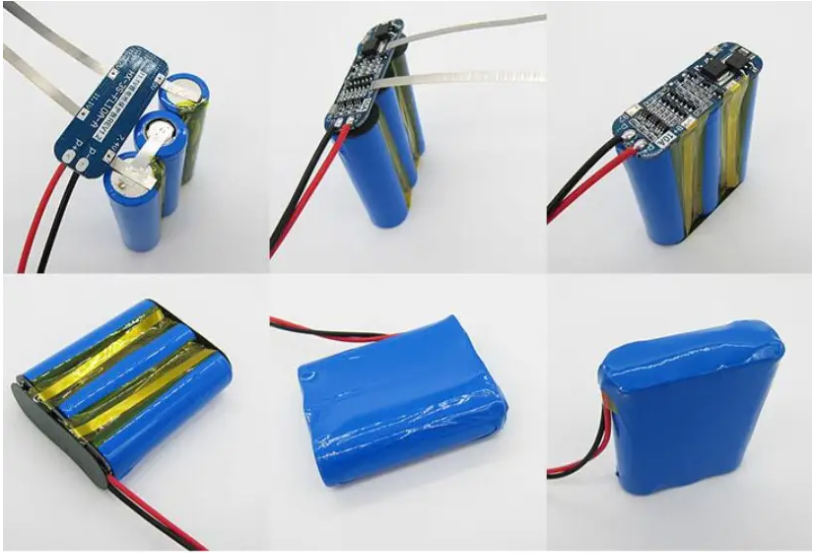

• 3 adet 18650 Li-ion pil ile yapılan batarya paketleri
• Li-Po 3S bataryalar

⚡ Taşınabilir güç çözümleri

• Powerbank (11.1V çıkışlı)
• Taşınabilir enerji kutuları
• LED aydınlatma sistemleri (12V’a yakın çalışanlar)

🔧 Elektronik & hobi projeleri

• Arduino / Raspberry Pi projeleri
• Robotik projeler
• DIY batarya paketleri

🛠 Elektrikli cihazlar

• Şarjlı matkap, tornavida (uygun akım sınırında)
• Küçük elektrikli el aletleri
• Vakum, mini motorlu sistemler

🚲 Hafif elektrikli sistemler

• Elektrikli scooter (düşük güçlü olanlar)
• Elektrikli bisiklet yardımcı devreleri

🛡 Sağladığı korumalar

• Aşırı şarj koruması
• Aşırı deşarj koruması
• Aşırı akım / kısa devre koruması
• Hücre dengeleme (balans)

📌 Not (önemli):

• 10A üzeri çeken sistemler için uygun değildir
• Motorlu sistemlerde ilk kalkış akımı 10A’ı aşabilir
