MB-102 3.3V 5V Breadboard Güç Kaynağı Modülü (Çok Al Az Öde İle %20'ye Varan İndirimli)

BB-102 3.3V 5V Breadboard Güç Kaynağı Modülü

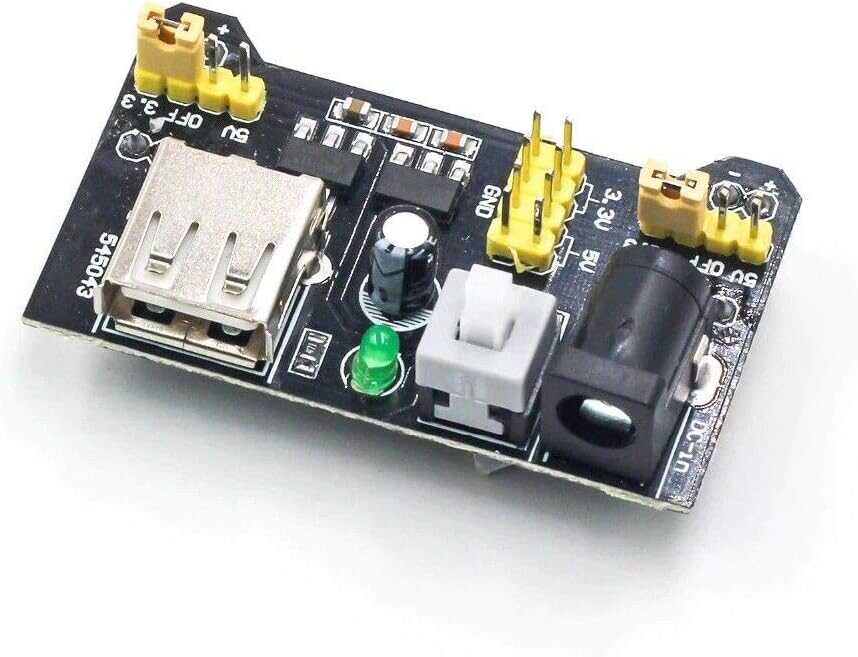

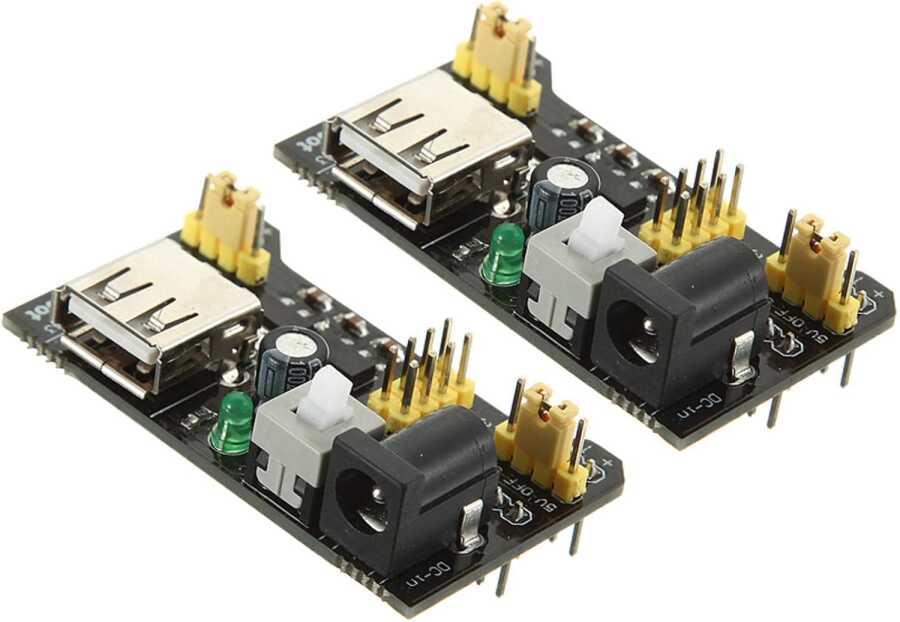

3.3V/5V çıkışlı MB102 Breadboard güç kaynağı modülü, 5V, 3.3V veya her iki güç gereksiniminin de gerektiği herhangi bir breadboard ile ilgili projeye eklenebilen kullanımı kolay, en kullanışlı breadboard bileşenidir. Kullanım kolaylığı, kullanıcıların bir barrel jakından 6.5-12 VDC güç çıkışı olan herhangi bir DC güç kaynağı ünitesini bağlamasına olanak tanır. Kart, breadboard'lar için iki bağımsız güç çıkışı kanalına sahiptir. Bu güç kanalları, 3.3V, 0V ve 5V işlemleri için bağımsız olarak yapılandırılabilir.

Modül ayrıca tüm güç kaynağı modülünü açıp kapatmak için bir basmalı anahtar da sunuyor.

Ek bir özellik olarak, ek güç pini gereksinimleri için iki adet 5V, iki adet 3.3V ve 4 adet GND pin çıkışına sahip bir USB girişi bulunmaktadır.

Güç LED'i, kullanıcıya giriş gücü kullanılabilirliği durumunu bildirecektir.

Pin Açıklaması

Özellikler ve teknik özellikler

• Giriş voltajı: 6,5 - 12V
• İki Bağımsız Kanal
• Çıkış voltajı: 5V, 3.3V (jumperlar aracılığıyla ayarlanabilir. 0V, 3.3V ve 5V yapılandırması)
• Çıkış akımı: Maksimum çıkış akımı 700mA
• GND, 5V, 3.3V çıkış için yerleşik berg erkek başlığı
• ON-OFF anahtarı mevcuttur.
• USB (Type-A) girişi mevcuttur.
• DC Barrel Jack girişi mevcuttur.
• Yerleşik güç LED'i
• Boyutlar: 53mm x 33mm (U x G)

Breadboard güç kaynağı iki kanalda 3.3V/5V seçilebilir çıkışa sahiptir. Çekilebilecek maksimum akım 700mA'dir. Çıkış voltajının seçimi her kanalda bağımsızdır ve kullanıcı çıkış voltajını jumper'ları ayrı ayrı değiştirerek seçebilir.

Giriş bölümünde bir DC varil soketi ve USB-A soketi mevcuttur. Bu ikisinden herhangi biri modülü çalıştırmak için kullanılabilir. Bir ON-OFF anahtarı ve bir güç açık durum LED'i mevcuttur. Modülü çalıştırmak için 6,5-12VDC güç kaynağı kullanın.

Arayüz Diyagramı

3.3V/5V çıkışlı MB102 Breadboard güç kaynağı modülünün arayüzü oldukça kolaydır. Yukarıdaki görüntüdeki gibi kartı bir breadboard'a yerleştirin ve düzenlenmiş veya düzenlenmemiş girişi DC namlu soketine bağlayın. Kartı ON-OFF anahtarıyla açın. Her şey yolundaysa, güç LED'i yanacaktır. Jumper'ları değiştirerek çıkışı yapılandırın.
