2S 8A BMS 7.4V 8.4V Lityum Li-ion Pil Şarj Koruma Devresi

2S 8A BMS 7.4V 8.4V Lityum Li-ion Pil Şarj Koruma Devresi

7.4V nominal voltajlı ve tam şarjda 8.4V'a ulaşan pil paketlerini yönetir.

Temel Fonksiyonları

Bu BMS devresinin ana görevi, pil paketinin güvenli ve verimli çalışmasını sağlamaktır. Bu kart olmadan lityum pilleri doğru bir şekilde kullanmak çok zordur, hatta tehlikeli olabilir.

İşte bu devrenin başlıca işlevleri:

• Aşırı Şarj Koruması (Overcharge Protection): Pil hücreleri, voltajları belirli bir seviyenin (genellikle 4.2V-4.25V) üzerine çıktığında kalıcı olarak zarar görebilir veya aşırı ısınarak patlayabilir. BMS, bu sınırı aştığında şarj akımını keserek hücreleri korur.

• Aşırı Deşarj Koruması (Over-discharge Protection): Pil hücreleri, voltajları belirli bir seviyenin (genellikle 2.5V-3.0V) altına düştüğünde de kalıcı olarak zarar görür ve bir daha şarj tutamaz hale gelebilir. BMS, bu sınırı aştığında deşarj akımını keserek pilleri korur.

• Aşırı Akım Koruması (Over-current Protection): Pil paketinden çekilen akım, belirli bir sınırın (bu durumda 8A) üzerine çıktığında, devreyi keserek hem pili hem de bağlı olduğu cihazı korur. Bu durum genellikle kısa devre veya aşırı yüklenme durumunda oluşur.

• Kısa Devre Koruması (Short-circuit Protection): Çıkış uçları kısa devre yaptığında, anlık olarak çok yüksek akımlar oluşur. BMS, bu durumu algılayarak devreyi hızla keser ve pili, kabloları ve cihazı korur.

• Dengeleme (Balancing - opsiyonel): Bazı BMS kartlarında, seri bağlı hücrelerin voltajlarını eşitlemek için dengeleme özelliği bulunur. Bu özellik, hücrelerden biri diğerine göre daha erken şarj olup dolduğunda, fazla enerjiyi diğer hücrelere aktararak hepsinin eşit seviyede kalmasını sağlar. Bu sayede pil paketinin ömrü uzar. (Bahsettiğiniz 2S 8A kartında bu özellik olmayabilir, ancak daha gelişmiş BMS'lerde yaygın bir özelliktir.)

- Aşırı şarj voltajı: 4.25-4.35v ± 0.05v
- Aşırı deşarj voltajı: 2.5-3.0v ± 0.05v
- Maksimum sürekli akım: 8A
- Maksimum tepe akımı: 15A
- Çalışma sıcaklığı: -40--- +50
- Depolama sıcaklığı: -40-- +80
- Küçük akım: 3uA'dan az
- Yaşam döngüsü: 50000 saatten fazla
- Direnç: 300mΩ'dan az
- Kısa devre koruması: Korunabilir, şarj onarılabilir

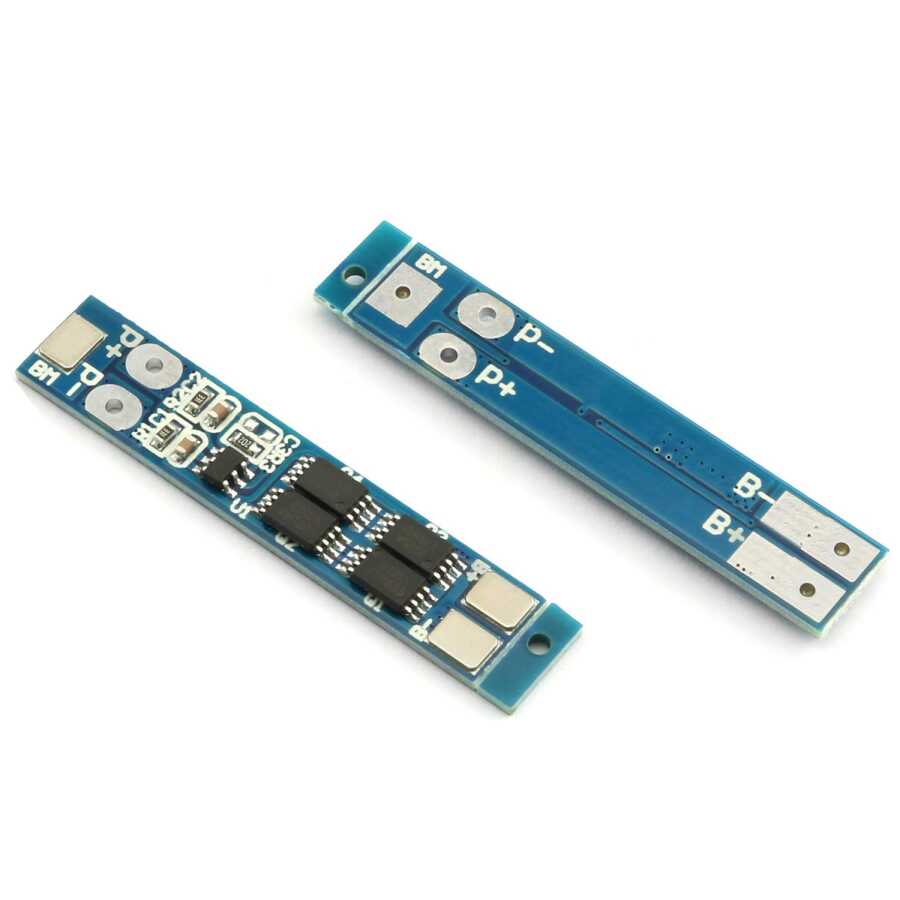

B+ Aküyü pozitif bağlayın;
B- Aküyü negatif bağlayın;
MB Pil 1 ile pil 2 arasındaki noktayı bağlayın;
P+ Şarj/deşarj pozitif;
P- Şarj/deşarj negatif
