Gelince Haber VerBaşlıca işlevleri:
Aşırı şarj koruması, deşarj koruması, kısa devre koruması, aşırı akım koruması. Hücre dengeleme işlevi vardır.
| Özellik | Değer |
|---|---|
| Pil tipi | 2S (2 hücre seri) Li-ion / Lipo |
| Nominal voltaj | 7.4V (2 x 3.7V) |
| Şarj limiti | 8.4V (4.2V x 2) |
| Çıkış akımı (max) | 20A sürekli |
| Koruma Özellikleri | Aşırı şarj, deşarj, kısa devre, aşırı akım |
| Boyut | Genelde ~45mm x 20mm civarı |

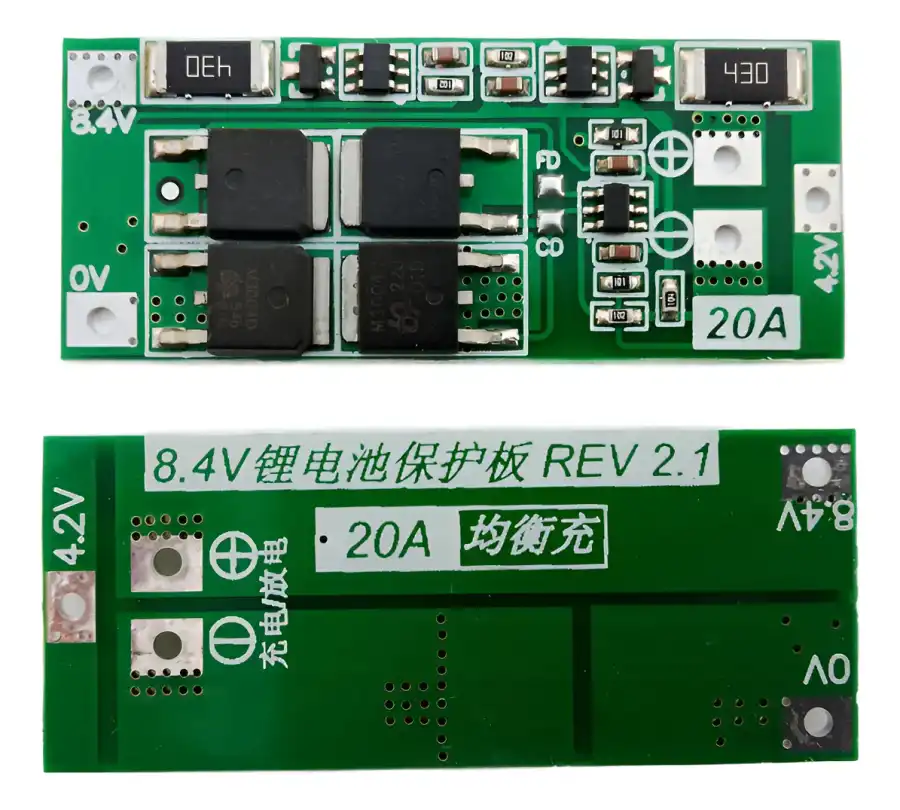

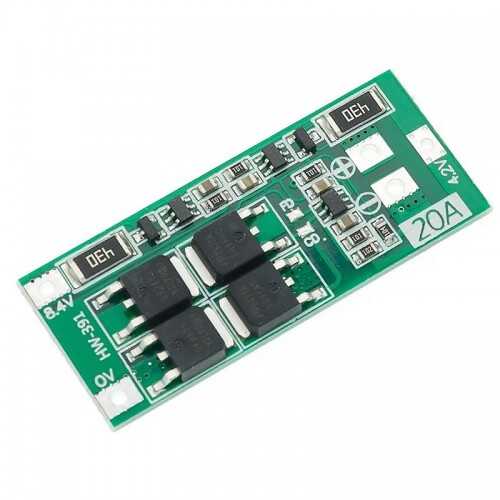

| MOSFET’ler | 4 adet güçlü MOSFET (yük taşıma için) |
| Kullanım Alanı | Elektrikli bisiklet, scooter, batarya paketleri, güneş sistemleri |

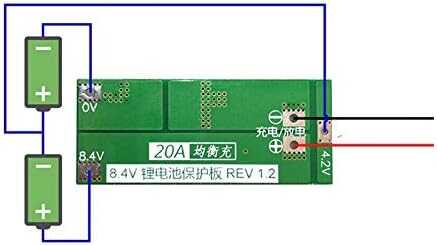

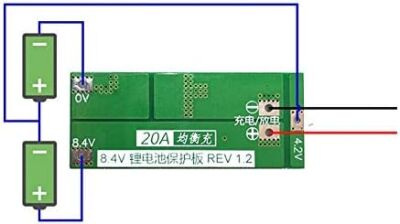

B+ → Pil paketinin pozitif ucu
B- → Pil paketinin negatif ucu
B1 → Hücre 1 ile hücre 2 arası bağlantı noktası
P+ / P- → Şarj ve deşarj işlemleri için ortak çıkış uçları
Bazı versiyonlarda C- gibi ayrı şarj hattı da olabilir (ama bu modelde muhtemelen P uçları ortak).
Hücreler tamamen dengeli ve eş voltajlı olmalı (örneğin ikisi de 3.7V civarında), aksi halde koruma devresi hataya düşebilir.
20A sürekli akım çekebileceğiniz cihazlarla kullanmalısınız (örneğin motor, inverter).
Isı dağılımı için uygun PCB havalandırması ve gerektiğinde soğutucu uygulanmalıdır.
Eğer 3S (3 hücreli) bir batarya ile kullanırsanız yanlış voltaj koruması olur ve sistem çalışmaz.
