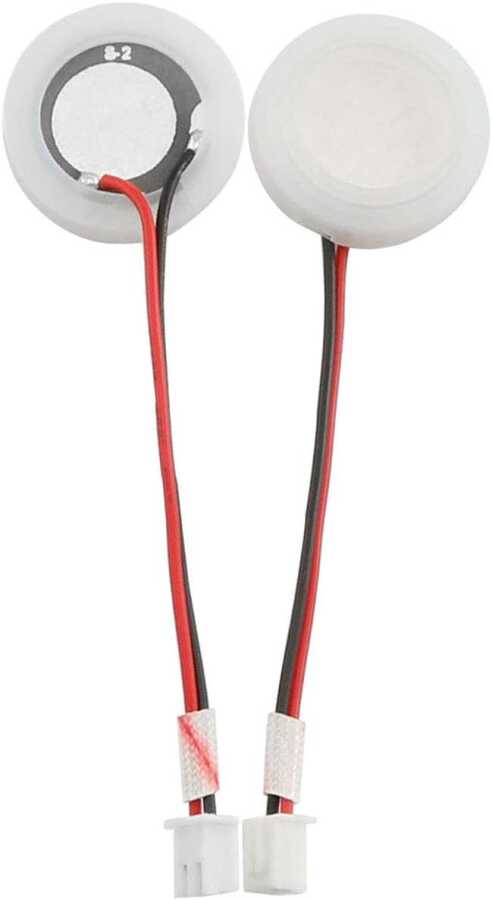

20mm Ultrasonik Sis Buhar Yapıcı Piezo Sensör Kablolu

20mm Ultrasonik Sis Buhar Yapıcı Piezo Sensör Kablolu, temel olarak suyu buhara dönüştürerek sis veya nem oluşturmak için kullanılan bir elektronik bileşendir. Genellikle nemlendiriciler, aromaterapi cihazları, süs havuzları ve bazı tıbbi nebulizatörlerde bulunur.

Çalışma Prensibi

Bu sensörün kalbinde piezoelektrik bir disk (veya transdüser) bulunur. Piezoelektrik maddeler, üzerine elektrik uygulandığında şekil değiştiren, yani titreşen malzemelerdir. 20mm Ultrasonik Sis Buhar Yapıcı'nın çalışma prensibi şöyledir:

1. Yüksek Frekanslı Titreşim: Cihaz, piezoelektrik diske genellikle 1.7 MHz veya 2.4 MHz gibi insan kulağının duyamayacağı (ultrasonik) frekanslarda elektrik sinyalleri gönderir.
2. Su Moleküllerinin Parçalanması: Disk, bu yüksek frekanslı sinyallerle hızla titreşir. Disk suya daldırıldığında, bu titreşimler suyun yüzeyinde mikroskobik dalgalar oluşturur ve suyun yüzey gerilimini bozar.
3. Soğuk Buhar Oluşumu: Suyun kütle ataleti nedeniyle, su molekülleri bu yüksek hızlı titreşimlere ayak uyduramaz ve su, ısıtma gerektirmeden, çok küçük (genellikle 3-5 mikron boyutunda) damlacıklara ayrılır. Bu damlacıklar havaya püskürtülerek "soğuk buhar" veya "sis" olarak algılanır.

Temel Özellikler ve Kullanım Alanları

• Çap: Plastik koruma dahil 20mm - Piezo: 15mm
• Frekans: Çoğunlukla 1.7 MHz veya 2.4 MHz gibi yüksek frekanslarda çalışır. Frekans, üretilen sisin yoğunluğunu ve partikül boyutunu etkiler.
• Kablolu: Genellikle bir güç kaynağına ve sürücü devreye bağlanabilmesi için kablolarla birlikte gelir. Doğrudan fişe takılarak çalışmaz, bir kontrol kartı veya adaptör ile kullanılır.
• Düşük Güç Tüketimi: Geleneksel ısıtmalı buharlaştırıcılara göre daha az enerji tüketir.
• Sessiz Çalışma: Ses dalgaları insan kulağının duyma aralığının dışında olduğu için oldukça sessiz çalışır.
• Soğuk Sis Üretimi: Isıtma yapmadığı için buharı soğuktur, bu da yanık riskini ortadan kaldırır ve ortam sıcaklığını artırmaz.
• Uygulama Alanları:
  • Nemlendiriciler: Özellikle kuru ortamlarda hava nemini artırmak için kullanılır.
  • Aromaterapi Difüzörleri: Esansiyel yağların havaya dağılmasını sağlar.
  • Süs Havuzları ve Şelaleler: Dekoratif sis efektleri oluşturur.
  • Nebulizatörler: Bazı tıbbi uygulamalarda ilaçları buharlaştırmak için kullanılabilir.
  • DIY Projeler: Kendi buharlaştırma sistemlerini yapmak isteyen hobiciler için idealdir.

Dikkat Edilmesi Gerekenler

• Bu sensör tek başına çalışmaz. Bir sürücü devreye veya kontrol kartına (genellikle 5V veya 12V DC ile çalışan) ihtiyaç duyar.
• Sensörün ömrü, kullanılan suyun kalitesine ve çalışma süresine bağlıdır. Kireçlenme veya tortu birikimi performansı düşürebilir.
• Sürücü devrenin su ile temas etmemesine dikkat edilmelidir.

• 20mm Ultrasonik Sis Buhar Yapıcı Piezo Sensör Kablolu, temel olarak piezoelektrik prensibine dayanan, suyu soğuk buhara dönüştürerek sis veya nem oluşturan bir bileşendir. İşte bu tip bir sensörün genel teknik özellikleri:

  Genel Özellikler:

  • Çap: Genellikle 20mm (atomizer diski). Sızdırmazlık halkası ile birlikte çap 25mm olabilir.
  • Malzeme: Piezoelektrik seramik disk, genellikle plastik veya metal bir muhafaza içinde ve kablolu bağlantıya sahiptir.
  • Kablolu Bağlantı: Güç kaynağına ve sürücü devreye bağlanmak için gerekli kablolarla birlikte gelir (genellikle kırmızı ve siyah veya sarı).
  • Kompakt Tasarım: Küçük boyutu sayesinde çeşitli cihazlara kolayca entegre edilebilir.
  • Düşük Güç Tüketimi: Isıtma gerektirmediği için enerji verimlidir.
  • Sessiz Çalışma: Ultrasonik frekanslarda çalıştığı için insan kulağı tarafından duyulmaz.
  • Soğuk Sis/Buhar Üretimi: Isıtma yapmadan su moleküllerini buhara dönüştürür, bu da yanık riskini ortadan kaldırır.



  • Teknik Özellikler (Modelden modele küçük farklılıklar gösterebilir):

    • Nominal Frekans (Çalışma Frekansı): Genellikle 1.7 MHz veya 2.4 MHz'dir. Daha az yaygın olarak 113 kHz gibi frekanslar da bulunabilir, ancak 20mm çapındaki modellerde genellikle MHz seviyesindedir. (Frekans, üretilen partikül boyutunu ve buhar miktarını etkiler.)
      • Ayarlanabilir Frekans Farkı: $\pm 0.01$ MHz (Frekansın ne kadar hassas olduğunu gösterir)
      • Sıcaklık Frekansı Farkı: $\pm 0.01$ MHz (Sıcaklık değişimlerinin frekansı nasıl etkilediğini gösterir)
    • Giriş Voltajı: Sensörün kendisi direkt olarak buhar üretemez. Bir sürücü devreye (kontrol kartına) ihtiyaç duyar. Sürücü devrelerin çalışma voltajı genellikle DC 5V - 12V aralığında değişir. Sensörün kendisi sürücü devreden gelen yüksek frekanslı sinyallerle beslenir.
    • Çektiği Akım: Genellikle sürücü devresiyle birlikte yaklaşık 1.5A - 2A (5V ile beslenirken). Piezo disk ise çok düşük akım çeker.
    • Sis Çıkış Kapasitesi (Buhar Miktarı): Ortalama 300 - 350 mL/saat (ml/hour) civarındadır. Bazı modeller 400ml/saat üzerine çıkabilir.
    • Yük Kapasitesi: Yaklaşık 2200 pF (pikofarad).
    • Yük Rezonans Direnci: Genellikle $350\Omega$ (ohm) veya daha düşüktür ($\le 2\Omega$ bazı modellerde).
    • Uyarma Seviyesi: Yaklaşık 250mW.
    • Referans Sıcaklık: Genellikle 26∘C (ideal çalışma sıcaklığı).
    • Ekleme Kaybı (Insertion Loss): Yaklaşık 3dB.
    • Durdurma Bandı Zayıflaması: Yaklaşık 2dB.
    • Giriş Empedansı: Yaklaşık $0.2k\Omega$ (kilohm).
    • Çıkış Empedansı: Yaklaşık $0.2k\Omega$ (kilohm).
    • Çalışma Basıncı: Genellikle $\le 0.8$ MPa.
    • Atomizasyon Miktarı (Atomization Quantity): Bazı modellerde 380ml/saat altında belirtilir.
    • Su Seviyesi: Sensörün suya daldırılması gereken ideal derinlik de önemli bir faktördür (örn: 18-30mm veya 30-35mm).

    Önemli Not: Bu sensör doğrudan fişe takılıp çalışmaz. Bir sürücü devre (PCB) ile birlikte kullanılması gerekir. Sürücü devre, piezo diskin doğru frekansta ve güçte titreşmesini sağlayan elektronik bileşenleri içerir.
