1S 15A BMS 3.7V 18650 Lityum Pil Koruma Devresi (Çok Al Az Öde İle %20'ye Varan İndirimli)

1S 15A BMS 3.7V 18650 Lityum Pil Koruma Devresi

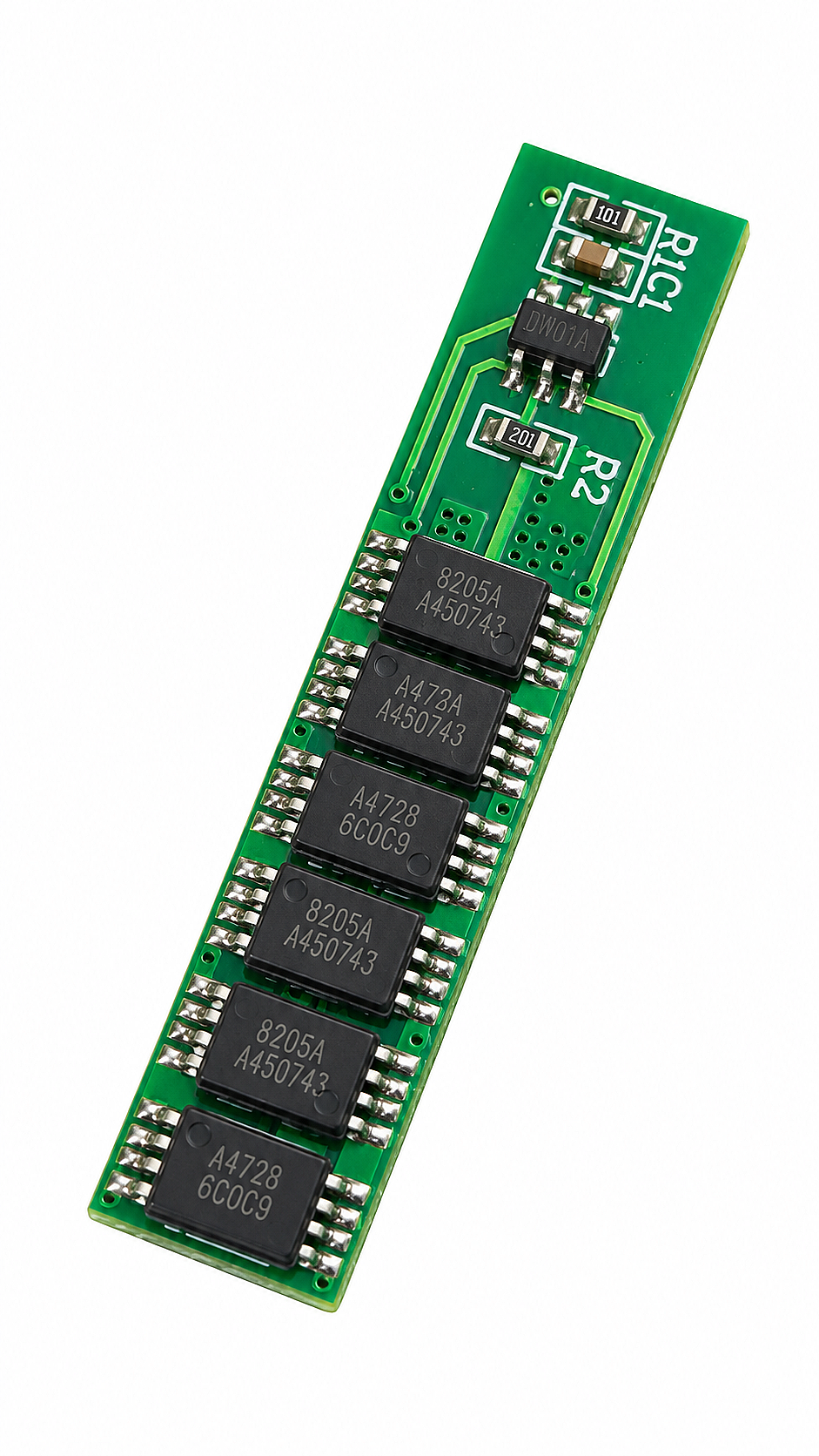

1S 15A BMS Pil Koruma Devresi, tek hücreli 3.7V Li-ion / 18650 lityum pil uygulamalarında bataryanın güvenli şekilde kullanılmasına yardımcı olmak amacıyla tasarlanmış kompakt bir koruma kartıdır.

BMS devresi; pili aşırı şarj, aşırı deşarj, aşırı akım ve kısa devre gibi istenmeyen çalışma koşullarına karşı korumaya yardımcı olur. Kompakt ve ince yapısı sayesinde 18650 pil paketleri, taşınabilir elektronik cihazlar, LED sistemleri ve çeşitli bataryalı projelerde kullanılabilir.

Öne Çıkan Özellikler

• 1S (tek hücre) lityum pil sistemi için tasarlanmıştır
• 3.7V nominal Li-ion / 18650 pil uyumluluğu
• 15A'e kadar akım kapasitesi
• Aşırı şarj koruması
• Aşırı deşarj koruması
• Aşırı akım koruması
• Kısa devre koruması
• MOSFET tabanlı güç kontrolü
• Düşük iç dirençli yapı
• Kompakt ve ince PCB tasarımı
• 18650 pil paketlerine kolay entegrasyon
• Şarj ve yük bağlantısının güvenli yönetimine yardımcı olur

Teknik Özellikler

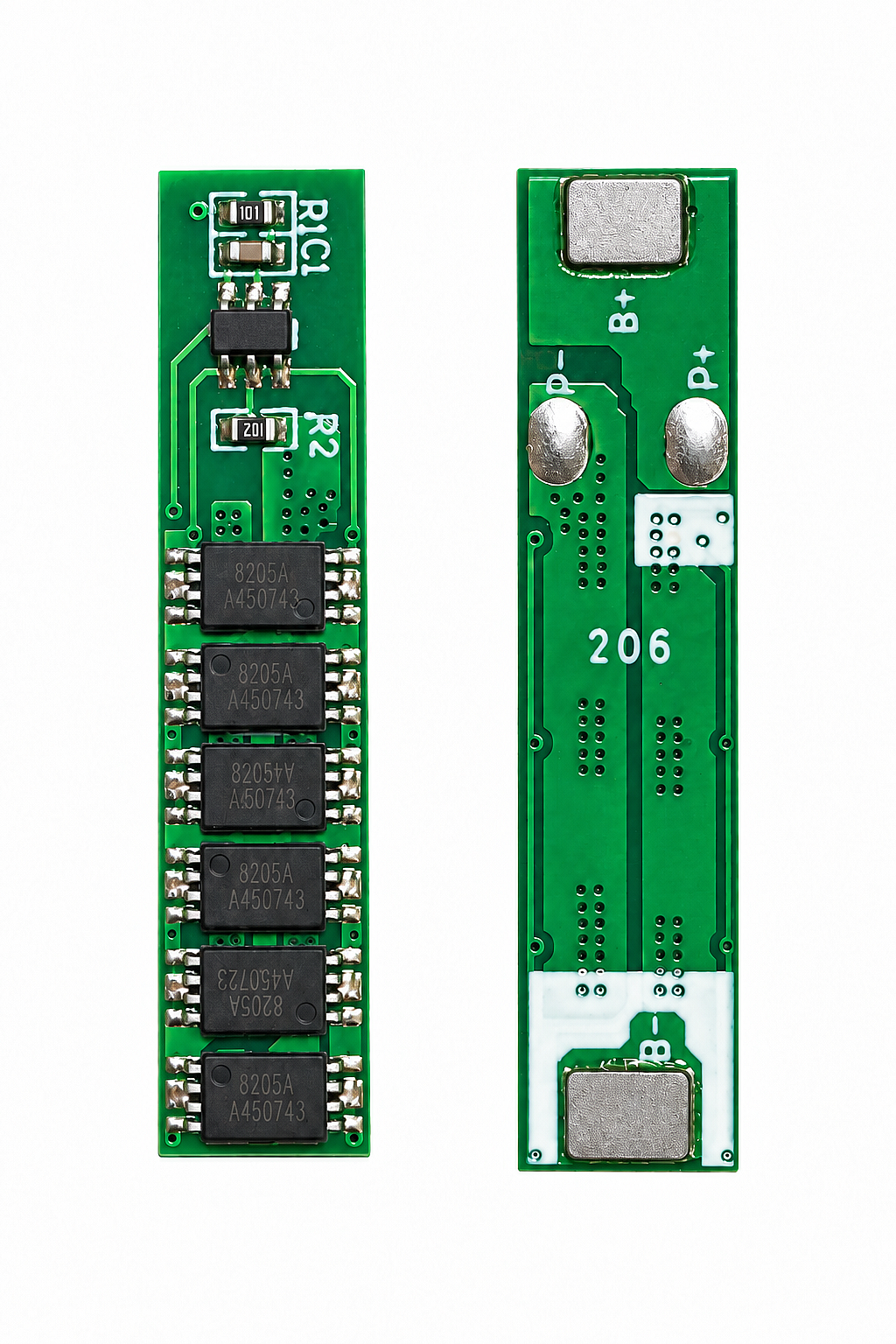

Bağlantı Terminalleri

Kart üzerinde genel olarak pil ve yük/şarj bağlantıları için şu terminaller bulunur:

• B+ : Pil pozitif (+)
• B- : Pil negatif (-)
• P+ : Yük / şarj pozitif (+)
• P- : Yük / şarj negatif (-)

Bağlantı yapılırken kutupların doğru bağlanmasına özellikle dikkat edilmelidir.

Koruma Fonksiyonları

Aşırı Şarj Koruması: Pil geriliminin güvenli seviyenin üzerine çıkmasını önlemeye yardımcı olur.

Aşırı Deşarj Koruması: Pil voltajı aşırı düştüğünde çıkışı keserek hücrenin zarar görme riskini azaltır.

Aşırı Akım Koruması: Yükün normalden fazla akım çekmesi durumunda pili korumaya yardımcı olur.

Kısa Devre Koruması: Çıkışta kısa devre meydana gelmesi durumunda koruma mekanizması devreye girer.

3.7V 18650 Pil Sistemleri İçin

Bu kart 1S, yani tek seri hücreli pil sistemleri içindir. Tek bir 18650 pil kullanılabileceği gibi, uygun şekilde paralel bağlanmış aynı özellikteki hücrelerden oluşan 1S pil gruplarında da kullanılabilir.

1S sistemde:

Nominal gerilim: 3.7V
Tam dolu gerilim: 4.2V

Kart gerilim yükseltici değildir. Çıkış gerilimi temel olarak bağlı pilin gerilimine göre değişir.

Kullanım Alanları

• 18650 lityum pil paketleri
• DIY batarya projeleri
• Taşınabilir elektronik cihazlar
• LED aydınlatma sistemleri
• Şarj edilebilir elektronik projeler
• Robotik uygulamalar
• El yapımı güç sistemleri
• Oyuncak ve model uygulamaları
• Sensör sistemleri
• 3.7V bataryalı cihazlar
• Elektronik prototip projeleri

Önemli Uyarı

Bu ürün bir şarj cihazı değildir. Pilin şarj edilmesi için 1S Li-ion hücrelere uygun 4.2V CC/CV şarj devresi kullanılmalıdır. BMS kartının görevi pilin korunmasına yardımcı olmaktır.

Ayrıca belirtilen 15A değeri kartın maksimum/tepe akım kapasitesi olarak değerlendirilmelidir. Sürekli kullanılabilecek güvenli akım; PCB yapısı, MOSFET'ler, bağlantı kabloları, lehimleme kalitesi ve soğutma koşullarına göre değişebilir.
