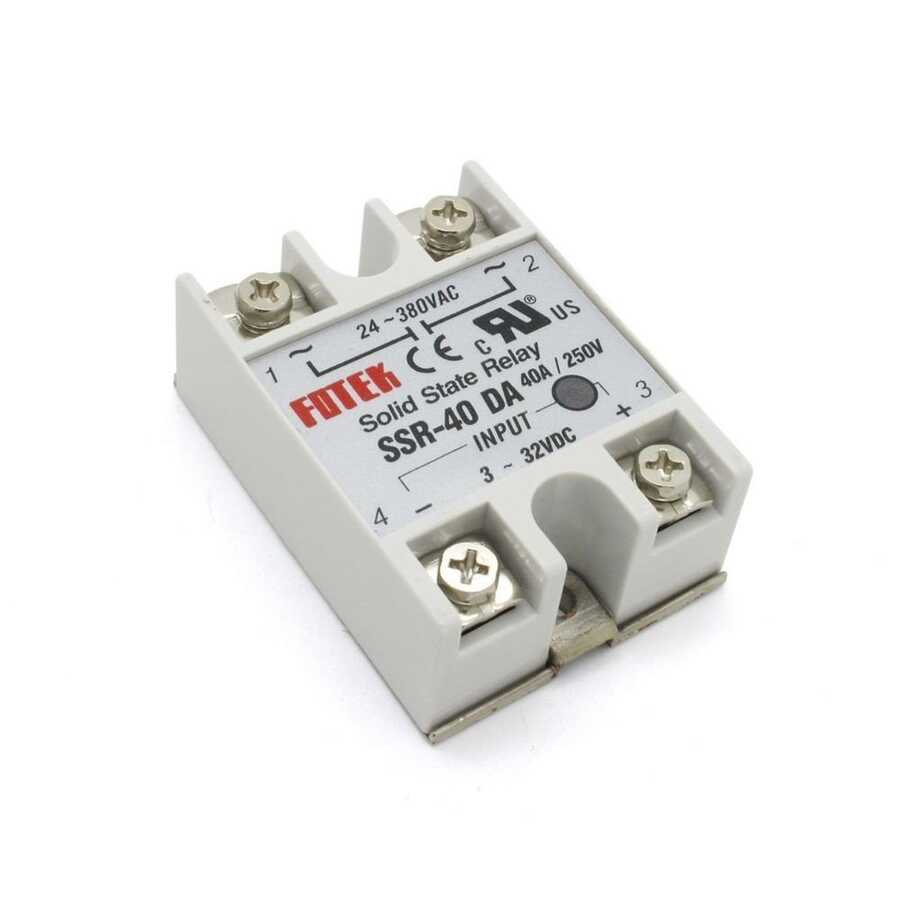

SSR-40DA 40A DC-AC Solid State Röle (SSR) 3-32VDC Giriş / 24-380VAC Çıkış

SSR-40DA 40A DC-AC Solid State Röle (SSR), birçok endüstriyel ve otomasyon uygulamasında kullanılan, mekanik kontak içermeyen bir röle türüdür. Başlıca özellikleri şunlardır:

Genel Özellikler:

• Model: SSR-40DA
• Kontrol Modu: DC-AC (Doğru akım ile tetiklenir, alternatif akımı anahtarlar)
• Akım Kapasitesi: 40A (Amper) - Bu, anahtarlayabileceği maksimum yük akımıdır.
• Dayanıklılık: Yarı iletken tabanlı olduğu için mekanik rölelere göre daha uzun ömürlü ve dayanıklıdır.
• Güvenlik: Optik izolasyon sayesinde kontrol devresi ile yük devresi arasında elektriksel yalıtım sağlar, bu da ekstra güvenlik sunar.
• Çalışma Göstergesi: Üzerinde genellikle çalışma durumunu gösteren bir LED bulunur.
• EMI/EFI Azaltma: Sıfır geçiş (Zero cross switching) tetikleme yöntemi sayesinde elektromanyetik girişim (EMI) ve radyo frekansı girişimi (RFI) minimize edilir.

Giriş (Kontrol) Özellikleri:

• Giriş Voltaj Aralığı (Kontrol Voltajı): 3VDC - 32VDC (genellikle Arduino, Raspberry Pi gibi mikrodenetleyicilerle uyumludur).
• Tetıkleme Akımı (Max.): 12mA (miliamper)
• Kapama Voltajı (Must release voltage): <3.5 VDC
• Çalışma Voltajı (Must operate voltage): 2.4VDC - 2.8VDC civarı
• Kontrol Metodu: Sıfır geçiş (Zero cross switching)

Çıkış (Yük) Özellikleri:

• Çıkış Voltaj Aralığı (Yük Gerilimi): 24VAC - 380VAC (Alternatif Akım)
• Yük Akımı: 40A (Amper)
• Gerilim Düşümü (On-state voltage drop): <1.6V (genellikle 25°C'de)
• Sızıntı Akımı (Off-state leakage current): <5mA (miliamper)
• Tepki Süresi: <8.3ms (60Hz için), genellikle 10ms'den az.
• Anlık Aşırı Akım Kapasitesi (Surge Current): Anma akımının 10 katına kadar dayanabilir (kısa süreli).

Fiziksel ve Çevresel Özellikler:

• Boyutlar: Yaklaşık 60 x 45 x 23 mm (Boyutlar üreticiye göre küçük farklılıklar gösterebilir.)
• Yalıtım Gücü (Isolation Strength): 100MΩ / 500VDC (EN60950/VDE0805)
• Dielektrik Dayanım (Dielectric Strength): 4KVrms (EN60950/VDE0805) veya 2.5KVAC/1dk.
• Çalışma Sıcaklığı: -40°C ~ +80°C (Bazı kaynaklarda -20°C ~ +85°C olarak da belirtilir.)
• Kaplama Malzemesi: ABS (UL:94V0 standardında alev geciktirici)
• Montaj: Panel montaj (vida ile sabitleme)

Kullanım Alanları ve Önemli Notlar:

• Kullanım Alanları: Özellikle rezistanslı ısıtıcılar, motorlar, lambalar, fırınlar, paketleme makineleri, tekstil makineleri gibi sürekli tetikleme gerektiren ve yüksek akım anahtarlamanın yapıldığı endüstriyel otomasyon uygulamaları.
• Soğutucu İhtiyacı: 10A'den yüksek akımlarda kullanıldığında mutlaka uygun bir soğutucu ile birlikte termal macun kullanılması tavsiye edilir. Bu, rölenin ömrünü uzatır ve performansını artırır.
• Koruma: Aşırı akım koruması için hızlı karakterli sigortalar veya devre kesicilerle korunmalıdır.
