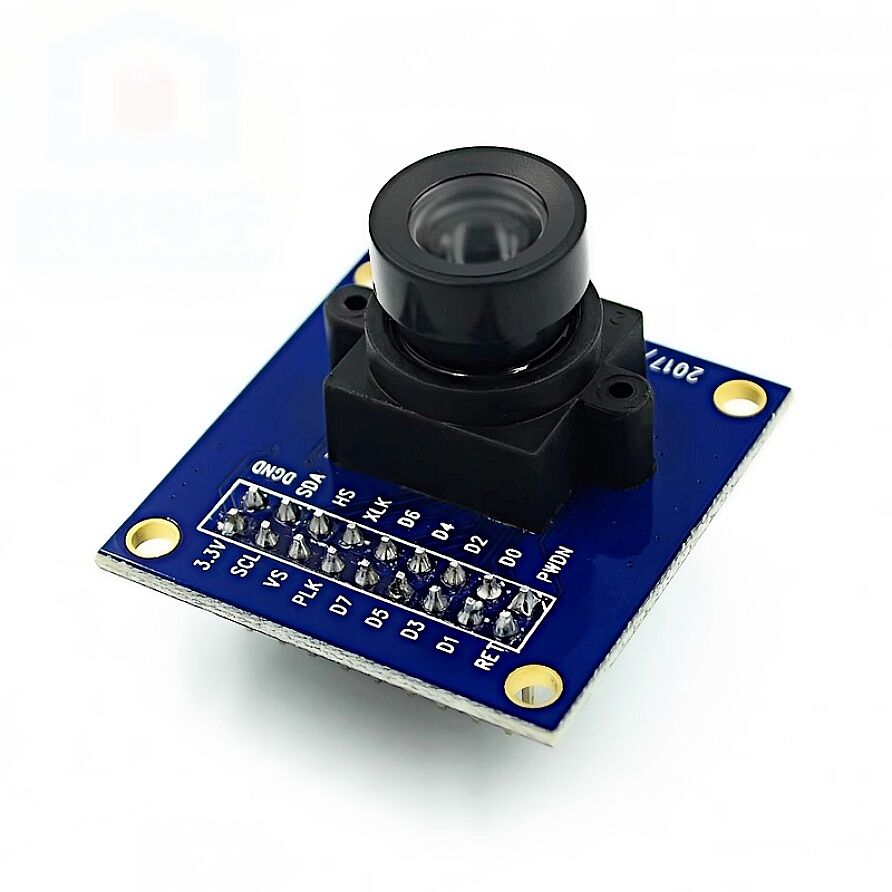

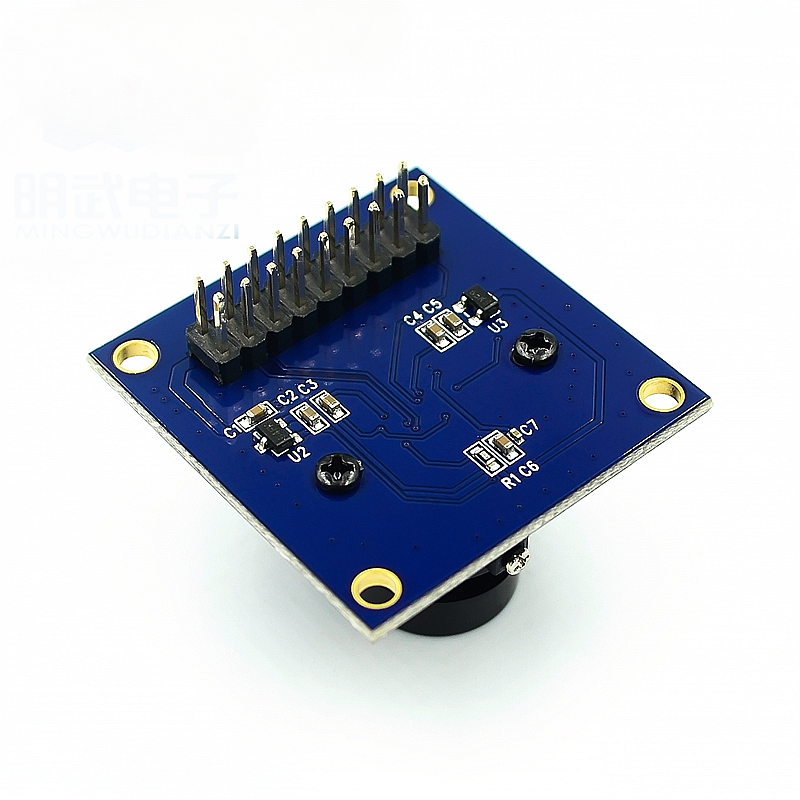

OV7670 Arduino VGA Kamera Modülü
Tükendi
Gelince Haber VerOV7670 Arduino VGA Kamera Modülü
OV7670 Kamera Modülü, mikrodenetleyici ve gömülü sistem projelerinde görüntü alma uygulamaları için kullanılan kompakt bir VGA CMOS kamera modülüdür. OV7670 görüntü sensörü sayesinde 640 × 480 piksele kadar VGA çözünürlükte görüntü çıkışı sağlayabilir.
Modül, Arduino, STM32, ESP32 ve benzeri mikrodenetleyici platformlarıyla kullanılabilir. Görüntü verilerini paralel veri hattı üzerinden aktarırken kamera ayarları SCCB arayüzü üzerinden kontrol edilir. Düşük maliyetli görüntü işleme, robotik ve kamera tabanlı elektronik projelerde yaygın olarak tercih edilir.
Kullanıcılara maksimum 30 fps'lik görüntü aktarım hızı sunmaktadır. Programlanabilir pozlama kontrolü, gama, beyaz dengesi, renk doygunluğu ve renk kontrolü özellikleri vardır.
Böylece düşük aydınlatma altında bile görüntü iyileştirme ve görüntü işleme yapabilmektedir.
Öne Çıkan Özellikler
- OV7670 CMOS görüntü sensörü
- VGA görüntü desteği
- Maksimum 640 × 480 piksel çözünürlük
- Renkli görüntü desteği
- Paralel görüntü veri çıkışı
- SCCB kontrol arayüzü
- Ayarlanabilir görüntü boyutu ve kare hızı
- Otomatik pozlama kontrolü
- Otomatik beyaz dengesi
- Otomatik kazanç kontrolü
- Düşük güç tüketimi
- Kompakt PCB tasarımı
- Arduino ve mikrodenetleyici projelerine uygun
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Görüntü Sensörü | OV7670 CMOS |
| Maksimum Çözünürlük | 640 × 480 VGA |
| Sensör Çözünürlüğü | Yaklaşık 0.3 MP |
| Görüntü Formatı | VGA / QVGA / QQVGA |
| Veri Arayüzü | 8 Bit Paralel |
| Kontrol Arayüzü | SCCB |
| Piksel Saat Çıkışı | PCLK |
| Senkronizasyon Çıkışları | VSYNC / HREF |
| Harici Saat Girişi | XCLK |
| Veri Pinleri | D0 – D7 |
| Renk Desteği | Var |
| Otomatik Pozlama | Var |
| Otomatik Beyaz Dengesi | Var |
| Otomatik Kazanç Kontrolü | Var |
Pin Açıklamaları
- VCC: Besleme girişi
- GND: Toprak bağlantısı
- SIOC: SCCB saat hattı
- SIOD: SCCB veri hattı
- VSYNC: Dikey senkronizasyon çıkışı
- HREF: Yatay referans sinyali
- PCLK: Piksel saat çıkışı
- XCLK: Harici saat girişi
- D0 – D7: 8 bit paralel görüntü veri çıkışı
Uygulama Alanları
OV7670 kamera modülü özellikle düşük maliyetli görüntü alma ve temel görüntü işleme uygulamalarında kullanılabilir.
- Arduino kamera projeleri
- STM32 görüntü işleme uygulamaları
- ESP32 tabanlı kamera projeleri
- Robotik sistemler
- Görüntü algılama uygulamaları
- Renk ve nesne algılama projeleri
- Mini güvenlik kamerası uygulamaları
- Akıllı araç ve robot projeleri
- QR / barkod denemeleri
- Görüntü aktarım sistemleri
- Gömülü sistem projeleri
- Eğitim ve elektronik geliştirme uygulamaları
OV7670 Nasıl Çalışır?
OV7670 sensörü, lens üzerinden aldığı görüntüyü dijital piksel verisine dönüştürür. Görüntü verileri D0-D7 paralel veri pinleri üzerinden mikrodenetleyiciye aktarılır. PCLK, VSYNC ve HREF sinyalleri görüntü verisinin zamanlamasını ve senkronizasyonunu sağlar.
Kamera üzerindeki çözünürlük, renk formatı, pozlama, beyaz dengesi ve diğer görüntü parametreleri SCCB arayüzü üzerinden yazılımla yapılandırılabilir.
Önemli Not
OV7670 modülü yüksek miktarda paralel veri ürettiği için özellikle Arduino Uno gibi RAM kapasitesi düşük kartlarda tam VGA görüntü almak zor olabilir. Daha yüksek performans gereken projelerde STM32, ESP32 veya daha güçlü mikrodenetleyiciler tercih edilebilir.
