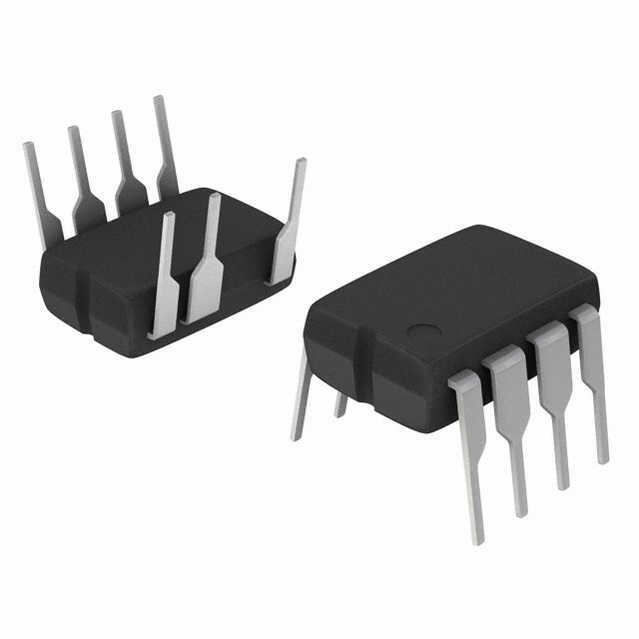

LNK304PN Dip-7 AC/DC Dönüştürücü Entegre

LNK304PN Dip-8 AC/DC Dönüştürücü Entegre

LNK304PN, Power Integrations firması tarafından üretilen, düşük bileşen sayısıyla enerji tasarruflu AC-DC çevirici (off-line switcher) entegresidir. Özellikle lineer ve kapasitif düşürücülerin (cap dropper) yerine kullanılan, düşük güçlü ve izole olmayan güç kaynakları için tasarlanmıştır.

Temel Özellikleri:

• Düşük Bileşen Sayısı: Minimum harici bileşenle çalışabilir, bu da maliyeti düşürür ve PCB alanını optimize eder.

• Enerji Verimliliği: Düşük güç tüketimi sayesinde yüksek verimlilik sunar.

• Geniş Giriş Voltaj Aralığı: Evrensel giriş voltaj aralığını (85 VAC - 265 VAC) destekler.

• Dahili Güç MOSFET'i: 700V değerinde dahili bir güç MOSFET'ine sahiptir.

• ON/OFF Kontrolü: Basit bir ON/OFF kontrol şeması kullanır.

• Frekans Titreşimi (Frequency Jittering): EMI (Elektromanyetik Girişim) emisyonunu önemli ölçüde azaltır.

• Döngüsel Akım Limiti (Cycle-by-Cycle Current Limit): Aşırı akım durumlarında koruma sağlar.

• Termal Kapatma (Thermal Shutdown): Aşırı sıcaklık durumlarında entegreyi korur.

• Otomatik Yeniden Başlatma (Auto-Restart - LNK304-306): Açık devre veya kısa devre gibi hata durumlarında çıkış gücünü güvenli bir şekilde sınırlar.

• Dahili Yüksek Voltaj Anahtarlamalı Akım Kaynağı: Kendi kendine besleme (self-biasing) için dahili bir akım kaynağına sahiptir, bu da harici bir bias devresine olan ihtiyacı ortadan kaldırır.

• Çeşitli Topolojileri Destekler: Buck, buck-boost ve flyback gibi farklı topolojilerde kullanılabilir.

• Yüksek Bant Genişliği: Hızlı açılma ve aşırı salınım (overshoot) olmaması sağlar.

Uygulama Alanları:

LNK304PN, düşük güçlü ve izole olmayan güç kaynaklarının kullanıldığı çeşitli uygulamalarda tercih edilir:

• Büyük ve Küçük Ev Aletleri: Beyaz eşyalar (buzdolabı, çamaşır makinesi vb.), kahve makineleri, blenderlar gibi cihazların güç kaynakları.

• Endüstriyel Kontroller: Sensörler, zamanlayıcılar, basit kontrol devreleri için güç kaynakları.

• Sayaçlar: Elektrik, su, gaz sayaçları için düşük güçlü besleme.

• Sabit Akımlı LED Aydınlatma: Basit LED sürücü uygulamaları.

• Zamanlayıcılar: Elektronik zamanlama devreleri için güç kaynakları.

• Lineer/Pasif Düşürücü Yerine: Daha yüksek verimlilik ve performans sunarak geleneksel direnç veya kapasitör tabanlı güç düşürme yöntemlerinin yerine geçer.

Avantajları:

• Maliyet Etkin: Düşük bileşen sayısı ve entegre özellikleri sayesinde ekonomik çözümler sunar.

• Basit Tasarım: Az sayıda harici eleman gerektirdiğinden tasarım süreci kolaylaşır.

• Yüksek Güvenilirlik: Dahili koruma özellikleri sayesinde güvenilir bir çalışma sağlar.

• Kompakt Çözümler: Küçük boyutlu uygulamalar için idealdir.

• Enerji Tasarrufu: Yüksek verimlilik sayesinde enerji tüketimini azaltır.
