JSN-SR04T Su Geçirmez Ultrasonic Mesafe Ölçer Sensörü

JSN-SR04T Su Geçirmez Ultrasonic Mesafe Ölçer Sensörü

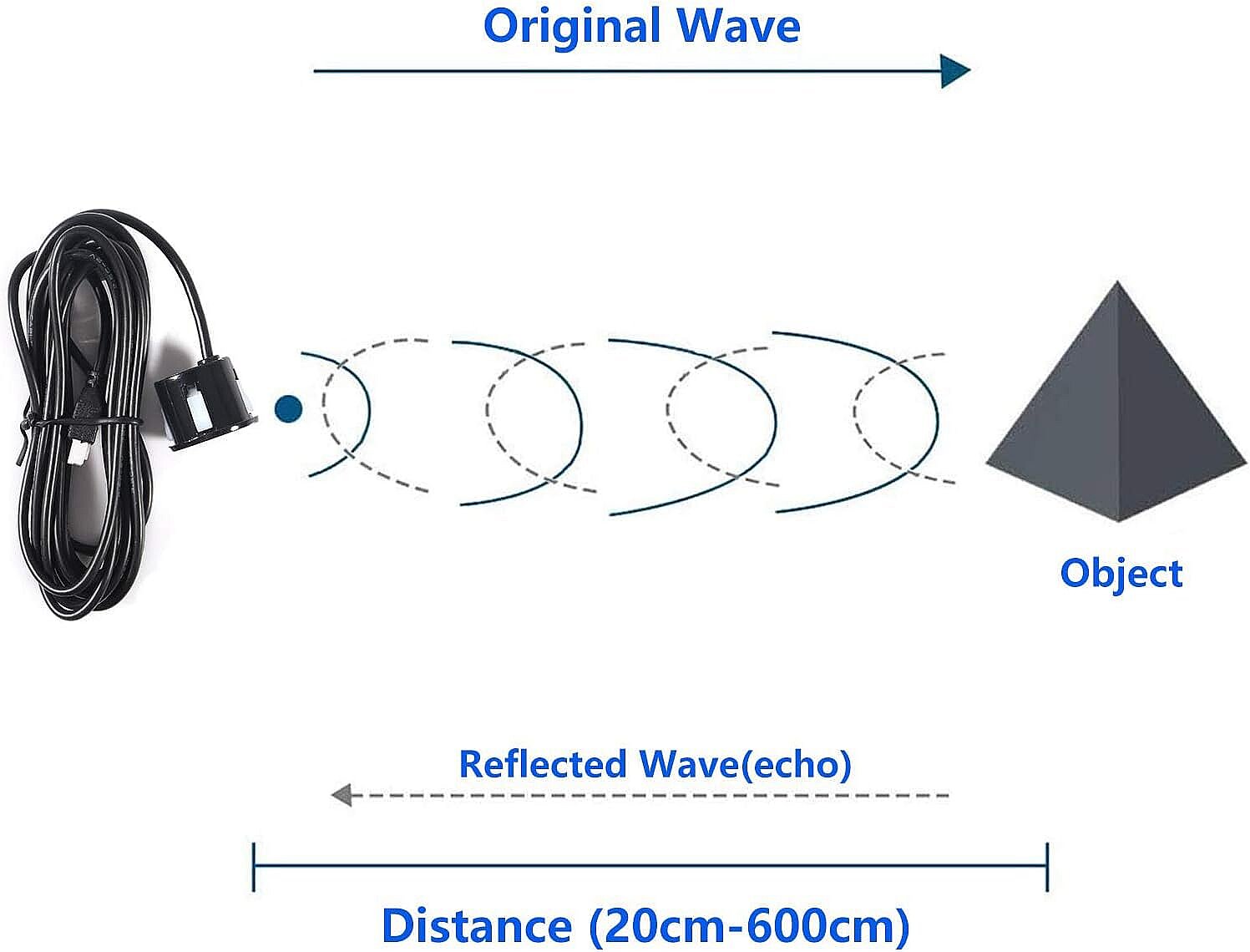

JSN-SR04T/AJ-SR04M, temassız mesafe ölçümünde üstün performans gösteren, çok yönlü ve sağlam, su geçirmez bir ultrasonik sensör modülüdür. 25 cm ile 450 cm arasında olağanüstü bir menzil kapasitesine ve 2 mm'ye kadar doğruluğa sahip olan bu sensör, çok çeşitli uygulamalar için son derece hassas ve güvenilir olduğunu kanıtlamaktadır.

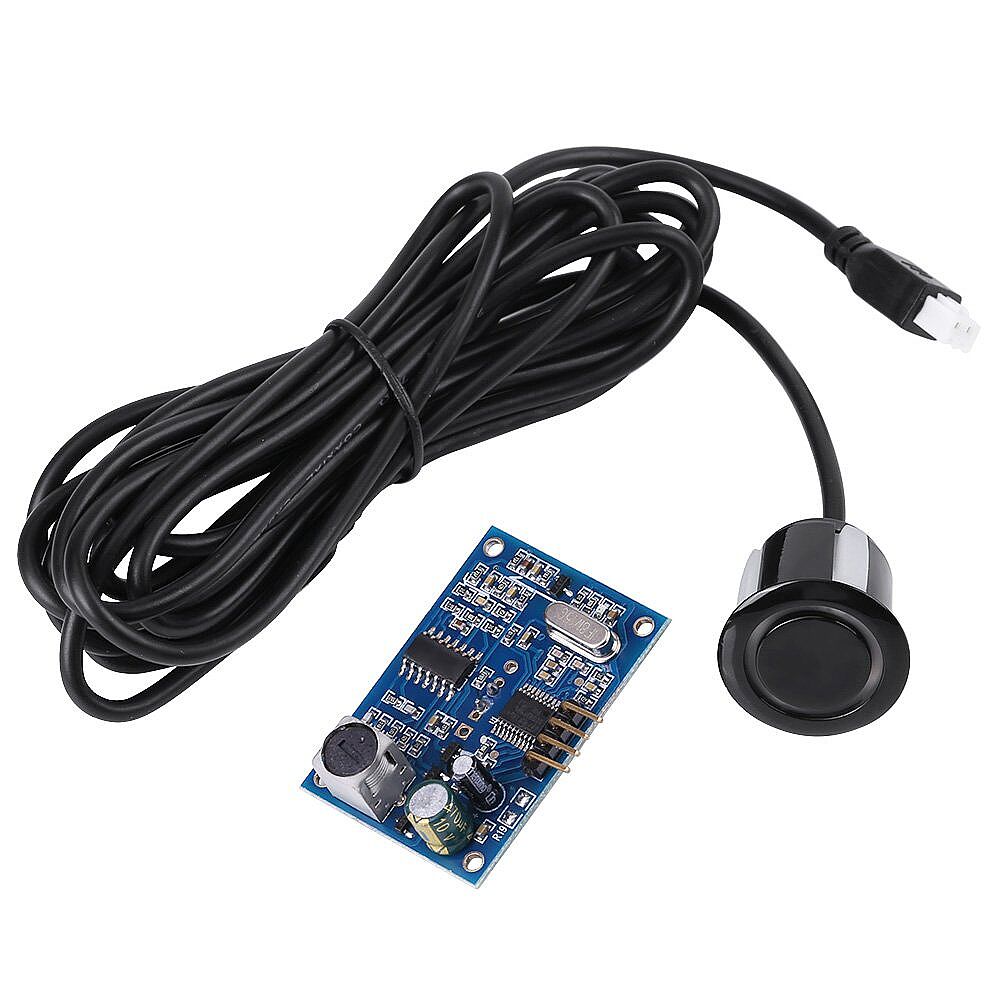

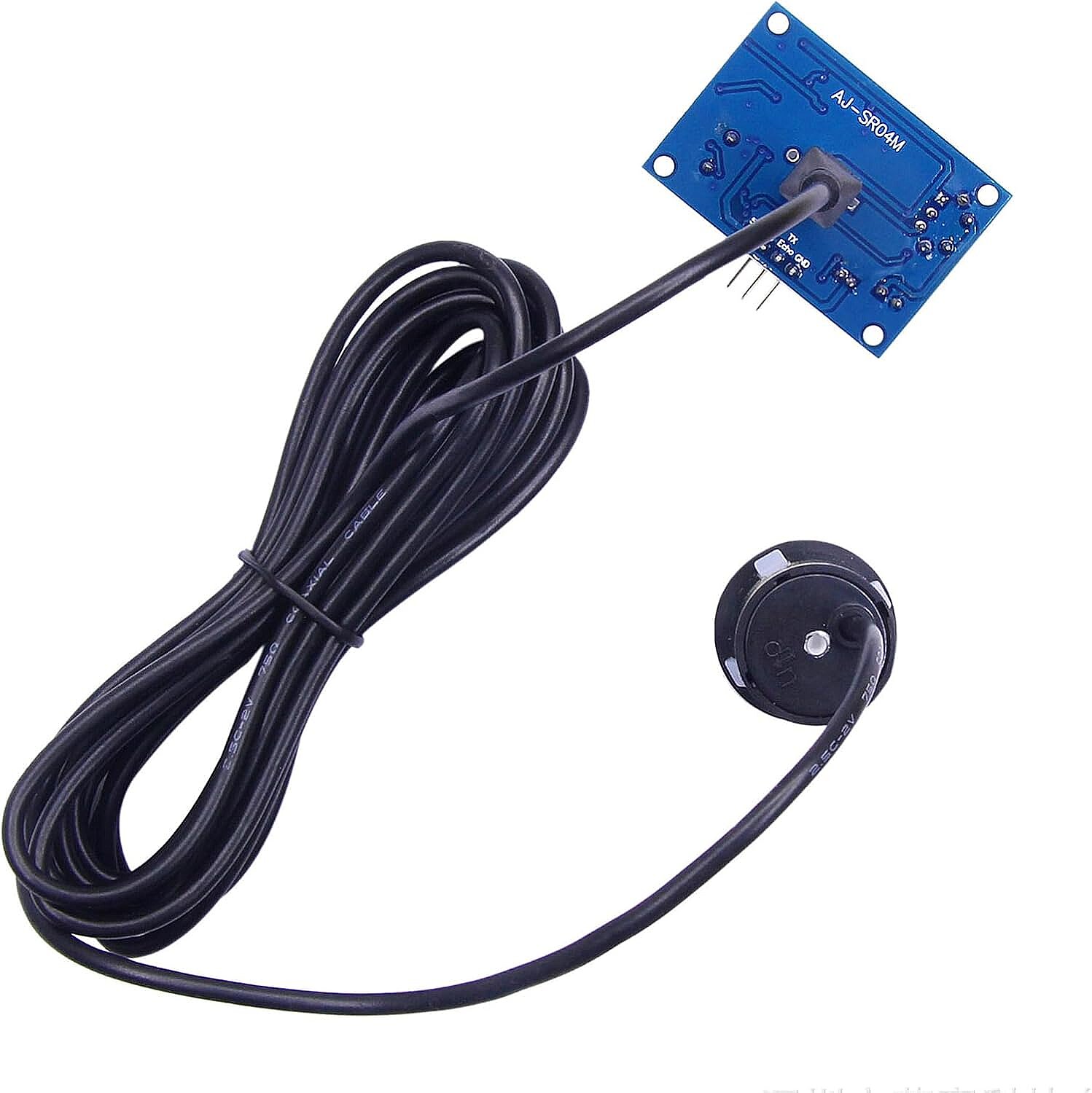

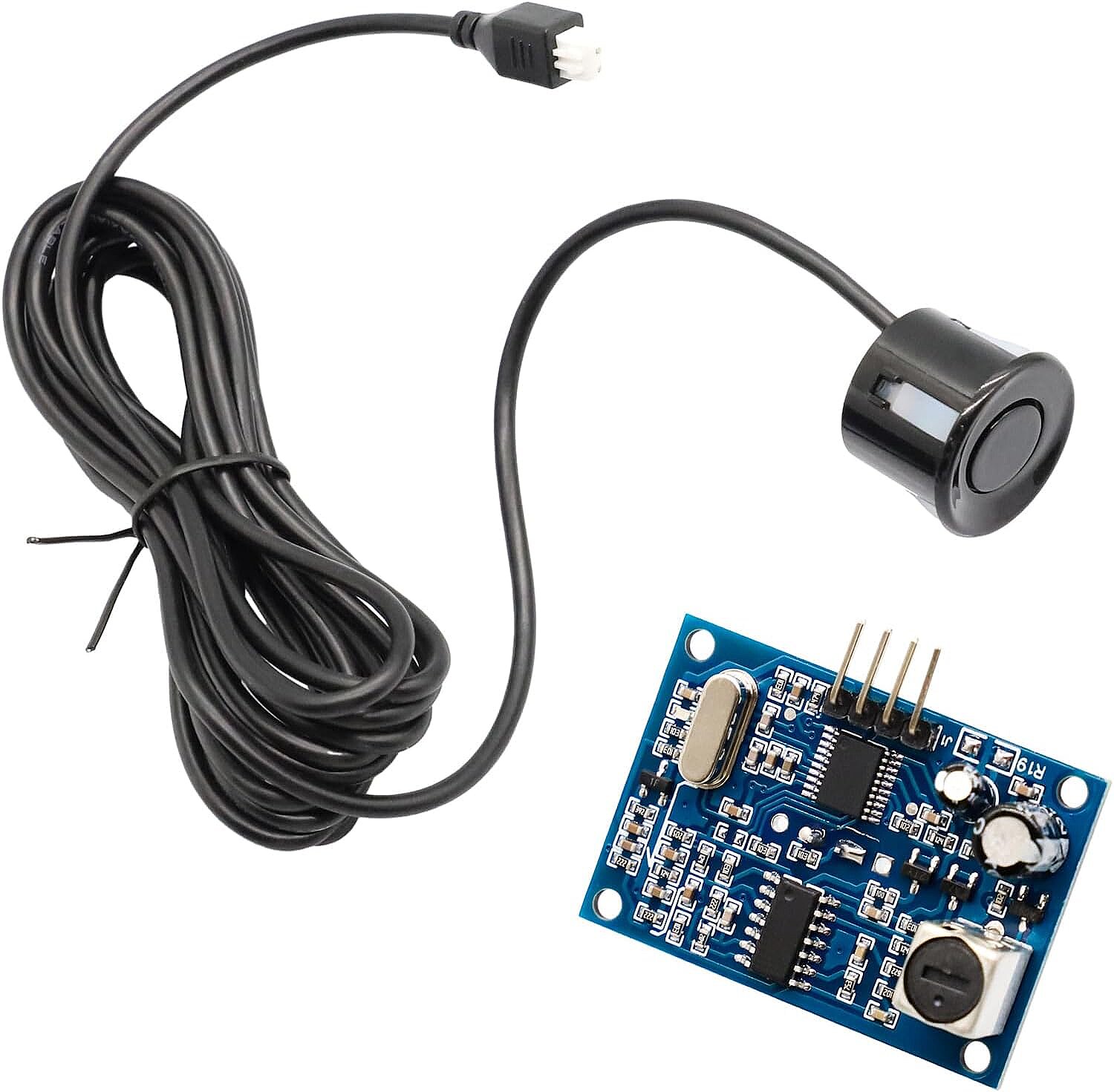

JSN-SR04T/AJ-SR04M sensör modülü, ayırt edici bir şekilde iki ayrı bileşenden oluşur: algılama elemanı görevi gören dönüştürücü ve alınan sinyalleri işleyen kontrol kartı. Bu çift bileşenli tasarım, otomobil tamponlarında bulunan ultrasonik sensörleri anımsatarak sensörün gerçek dünya uygulamalarındaki sağlamlığına ve güvenilirliğine işaret eder.

Endüstriyel sınıf entegre ultrasonik algılama probuna sahip olan sensör, zorlu koşullara dayanacak şekilde tasarlanmış olup istikrarlı performans ve yüksek hassasiyet sunar. Su geçirmez özelliği, dayanıklılığını artırarak dış mekan uygulamaları veya su içeren senaryolar için uygun hale getirir.

JSN-SR04T/AJ-SR04M sensörü, yalnızca mesafe ölçümünün ötesinde, yatay mesafe ölçümü, engelden kaçınma, otomatik kontrol ve nesne izleme gibi çok çeşitli uygulamalar için kullanılabilir.

JSN-SR04T/AJ-SR04M Özellikleri ve Teknik Özellikleri

JSN-SR04T/AJ-SR04M, çok sayıda özellik ve teknik özelliğiyle geniş bir uygulama yelpazesine uygun, sağlam ve su geçirmez bir ultrasonik sensör modülüdür. İşte başlıca özellikleri ve teknik özellikleri:

Özellikler:

1. Su geçirmez: Sensör, ıslak veya nemli koşullarda etkili bir şekilde çalışacak şekilde tasarlanmıştır.
2. Endüstriyel Sınıf Tasarım: Dayanıklılığı ve performansı artıran, endüstriyel sınıf entegre ultrasonik algılama probu tasarımına sahiptir.
3. Ayrı Prob ve Modül: Modül, kontrol panosu ve algılama probu olmak üzere iki parçadan oluşur ve esnek kurulum imkanı sağlar.
4. Yüksek Hassasiyet: Sensör, son derece hassas mesafe ölçümleri yapabilme özelliğine sahiptir.

Teknik Özellikler:

• Çalışma Voltajı: 5V DC
• Bekleme akımı: 5mA
• Çalışma akımı: 30mA
• Akustik emisyon frekansı: 40kHz
• Maksimum mesafe: 4.5m
• Minimum mesafe: 25cm
• Bağlantı pinleri: +5V, Trig, Echo, GND
• Modül boyutları: 41mm * 28.5mm
• Hassasiyet: ~0.5cm
• Görüş açısı: <50°
• Çalışma sıcaklığı:  -10 ~ 70 Derece
• Saklama sıcaklığı: -20 ~ 80 Derece

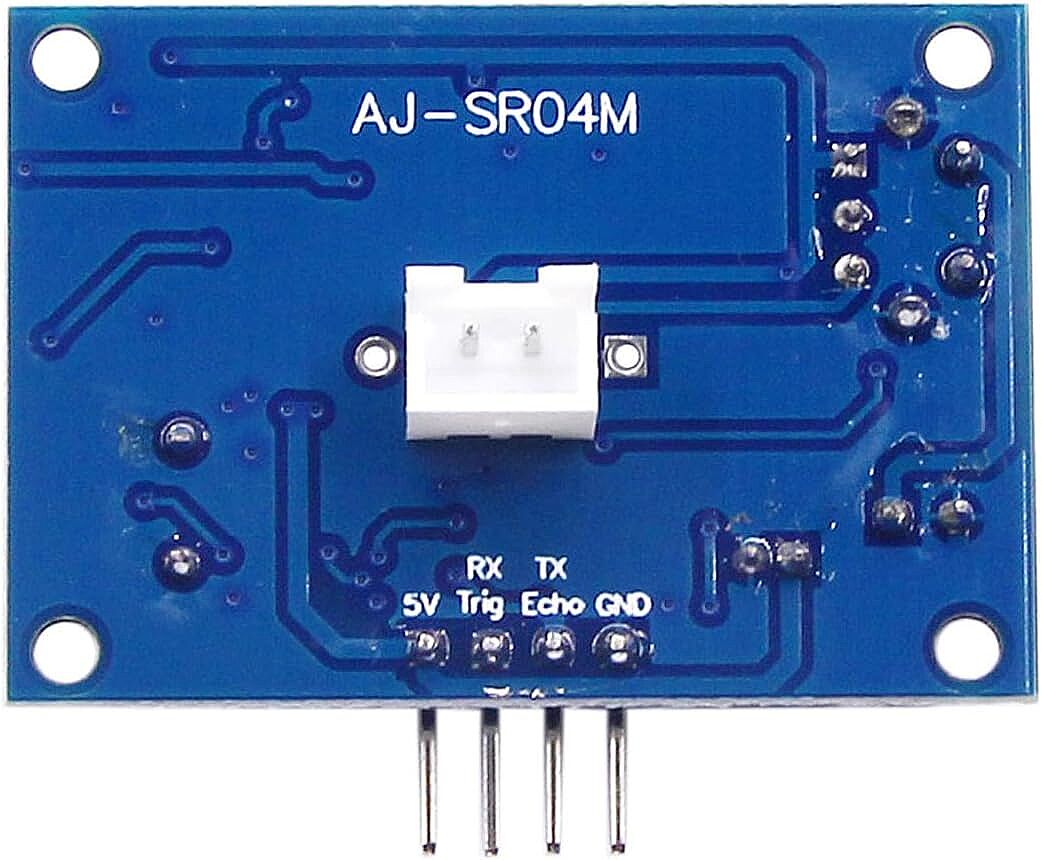

JSN-SR04T/AJ-SR04M Pin Çıkışı

JSN-SR04T ultrasonik sensör modülü dört pine sahiptir:

1. VCC: Powers the sensor, typically with a 5V DC supply.

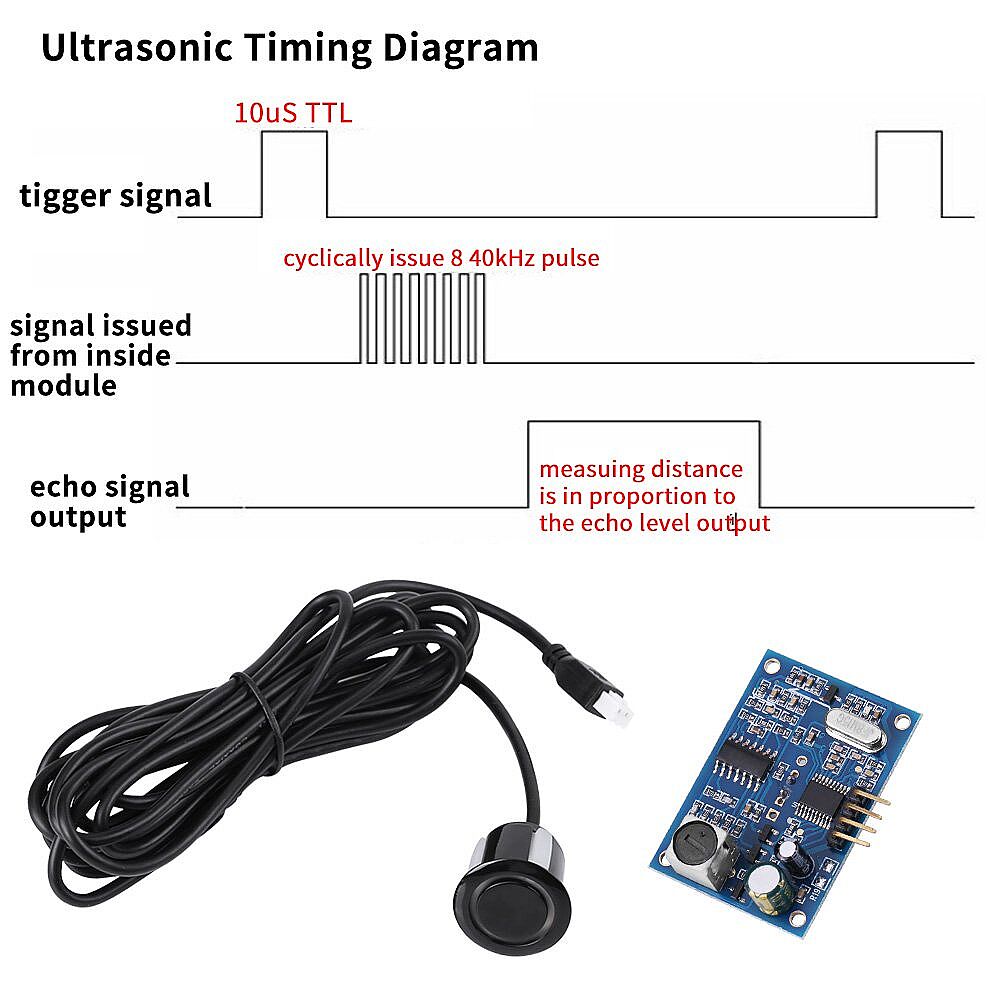

2. Trig (Rx): Initiates the ultrasonic pulses when a high pulse is sent.
3. Echo (Tx): Outputs a pulse proportional to the distance to the object.
4. GND (Ground): Connects to the system ground to complete the circuit.

Kullanım Alanları:

1. Sıvı Seviye Takip Sistemleri

En popüler kullanım alanıdır. Sensörün prob kısmı su geçirmez olduğu için buharlaşma veya nemden etkilenmez.

• Su Deposu Takibi: Evlerde, tarımsal sulama depolarında veya endüstriyel tanklarda su seviyesini ölçmek.

• Kuyu Derinliği Ölçümü: Açık veya kapalı kuyulardaki su miktarını takip etmek.

• Atık Su Yönetimi: Septik tanklar veya kanalizasyon hatlarındaki doluluk oranını izlemek.

2. Araç ve Park Sistemleri

Otomobillerdeki park sensörlerine çok benzer bir yapıda (prob kısmı) olduğu için dış mekan araç projelerinde idealdir.

• Geri Görüş Destek Sistemleri: Karavan, kamyon veya özel yapım araçlar için park yardımcısı.

• Garaj Giriş Kontrolü: Aracın garaja girip girmediğini veya duvara ne kadar yaklaştığını tespit etmek.

• Araç Sayma: Otopark girişlerinde veya yol kenarlarında geçen araçları saymak.

3. Tarım ve Hayvancılık

Dış ortamın tozuna ve nemine dayanıklı olması sebebiyle açık alanlarda kullanılır.

• Yem Silosu Takibi: Hayvan yemlerinin bulunduğu silolardaki doluluk seviyesini ölçmek.

• Otomatik Sulama: Toprak yüzeyindeki su birikintisini veya kanallardaki akış seviyesini kontrol etmek.

4. Akıllı Şehir ve Altyapı Çözümleri

• Çöp Konteyneri Doluluk Takibi: Akıllı şehir projelerinde konteynerlerin dolup dolmadığını uzaktan izlemek (toz ve kire dayanıklıdır).

• Sel Uyarı Sistemleri: Dere yataklarında veya köprü altlarında su seviyesinin kritik noktaya ulaşıp ulaşmadığını takip etmek.

5. Endüstriyel Mesafe Ölçümleri

• Dış Mekan Güvenlik Bariyerleri: Bir nesnenin veya kişinin belirli bir sınırın dışına çıkıp çıkmadığını algılamak.

• Konveyör Bant Kontrolü: Kirli veya nemli üretim hatlarında nesnelerin varlığını tespit etmek.
