INA226 IIC İki Yönlü Voltaj Akım Güç İzleme Sensörü Modülü

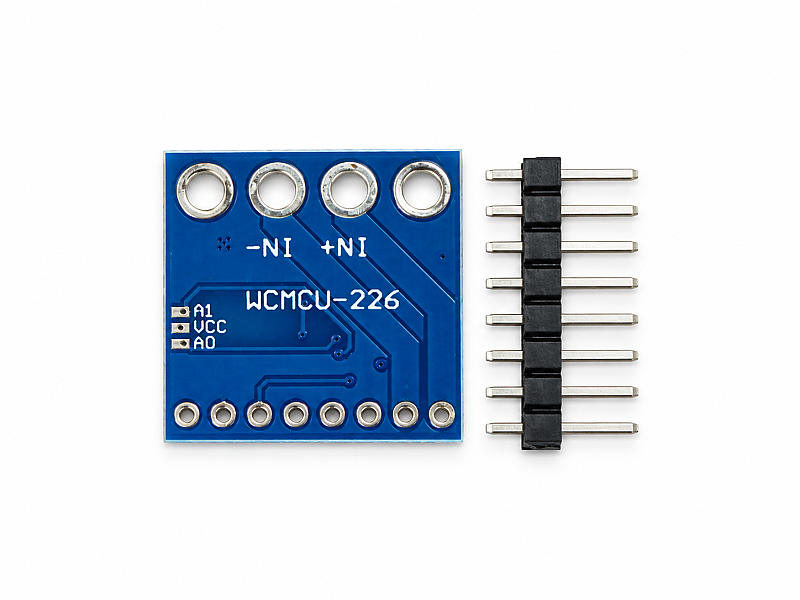

INA226 Akım, Gerilim ve Güç Ölçüm Modülü

INA226, DC sistemlerde akım, gerilim ve güç ölçümü yapmak için kullanılan yüksek hassasiyetli, 16-bit ADC çözünürlüğüne sahip dijital bir ölçüm modülüdür. Texas Instruments INA226 entegresi tabanlı olan modül, ölçüm sonuçlarını I²C haberleşme protokolü üzerinden mikrodenetleyici veya geliştirme kartlarına aktarır.

INA226, yükün besleme hattındaki bus gerilimini ve şönt direnç üzerindeki gerilim düşümünü ölçerek sistemden geçen akımı hesaplayabilir. Aynı zamanda tüketilen gücün dijital olarak izlenmesini sağlar.

Arduino, ESP32, ESP8266, STM32, Raspberry Pi ve benzeri kontrol sistemleriyle birlikte kullanılabilir.

Öne Çıkan Özellikler

• Akım, gerilim ve güç ölçümü
• 16-bit yüksek çözünürlüklü ADC
• I²C dijital haberleşme
• 0 – 36 V'a kadar bus gerilimi ölçümü
• Yüksek hassasiyetli şönt gerilim ölçümü
• Programlanabilir ölçüm süresi
• Programlanabilir ölçüm ortalaması
• Ayarlanabilir I²C adresi
• ALERT uyarı çıkışı desteği
• Düşük güç tüketimi
• Çift yönlü akım ölçüm desteği
• Mikrodenetleyici sistemleriyle kolay entegrasyon

Teknik Özellikler

Özellik	Değer
Ölçüm Entegresi	INA226
Besleme Gerilimi	2.7 V – 5.5 V
Bus Gerilimi Ölçüm Aralığı	0 V – 36 V
ADC Çözünürlüğü	16 Bit
Bus Gerilimi Çözünürlüğü	1.25 mV / bit
Şönt Gerilimi Çözünürlüğü	2.5 µV / bit
Şönt Gerilim Ölçüm Aralığı	Yaklaşık ±81.92 mV
Haberleşme Arayüzü	I²C / SMBus
I²C Adresleme	Ayarlanabilir
Ölçülebilen Parametreler	Akım, Gerilim, Güç
Akım Yönü	Çift yönlü ölçüm destekli
Uyarı Çıkışı	ALERT
Ölçüm Ortalama Alma	Programlanabilir
Dönüşüm Süresi	Programlanabilir

Not: Maksimum akım ölçüm kapasitesi, modül üzerinde kullanılan şönt direnç değerine ve PCB tasarımına bağlıdır. Bu nedenle maksimum akım değeri farklı INA226 modüllerinde değişiklik gösterebilir.

Uygulama Alanları

INA226 modülü özellikle enerji tüketiminin takip edilmesi gereken elektronik sistemlerde kullanılabilir.

• Batarya akım ve gerilim takibi
• Batarya şarj/deşarj sistemleri
• Güneş enerjisi ve solar sistemler
• DC güç kaynakları
• Güç tüketimi ölçüm sistemleri
• IoT projeleri
• Arduino ve ESP32 projeleri
• Robotik uygulamalar
• Elektrikli araç ve batarya projeleri
• Güç yönetim sistemleri
• Laboratuvar ve test cihazları
• Endüstriyel otomasyon sistemleri
• DC motor güç tüketimi takibi
• Enerji izleme ve veri kayıt sistemleri

INA226 Nasıl Çalışır?

INA226, devre üzerindeki şönt dirençte oluşan çok küçük gerilim farkını hassas ADC yardımıyla ölçer. Ölçülen şönt gerilimi ve tanımlanan şönt direnç değeri kullanılarak devreden geçen akım hesaplanır.

Aynı zamanda yük hattındaki bus gerilimi de ölçülerek sistemin anlık güç tüketimi takip edilebilir. Ölçüm sonuçları I²C haberleşmesi üzerinden bağlı mikrodenetleyici tarafından okunabilir.

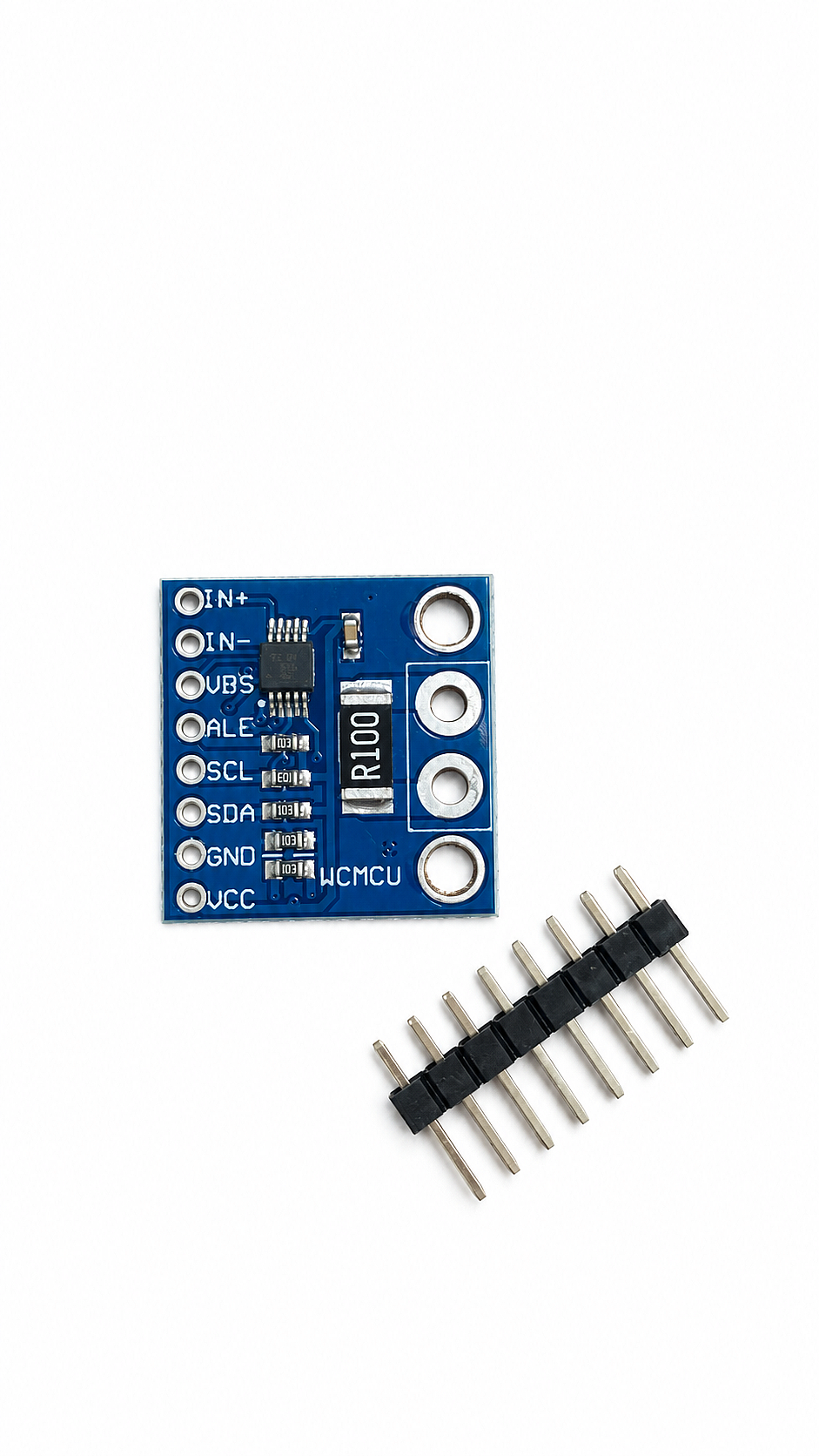

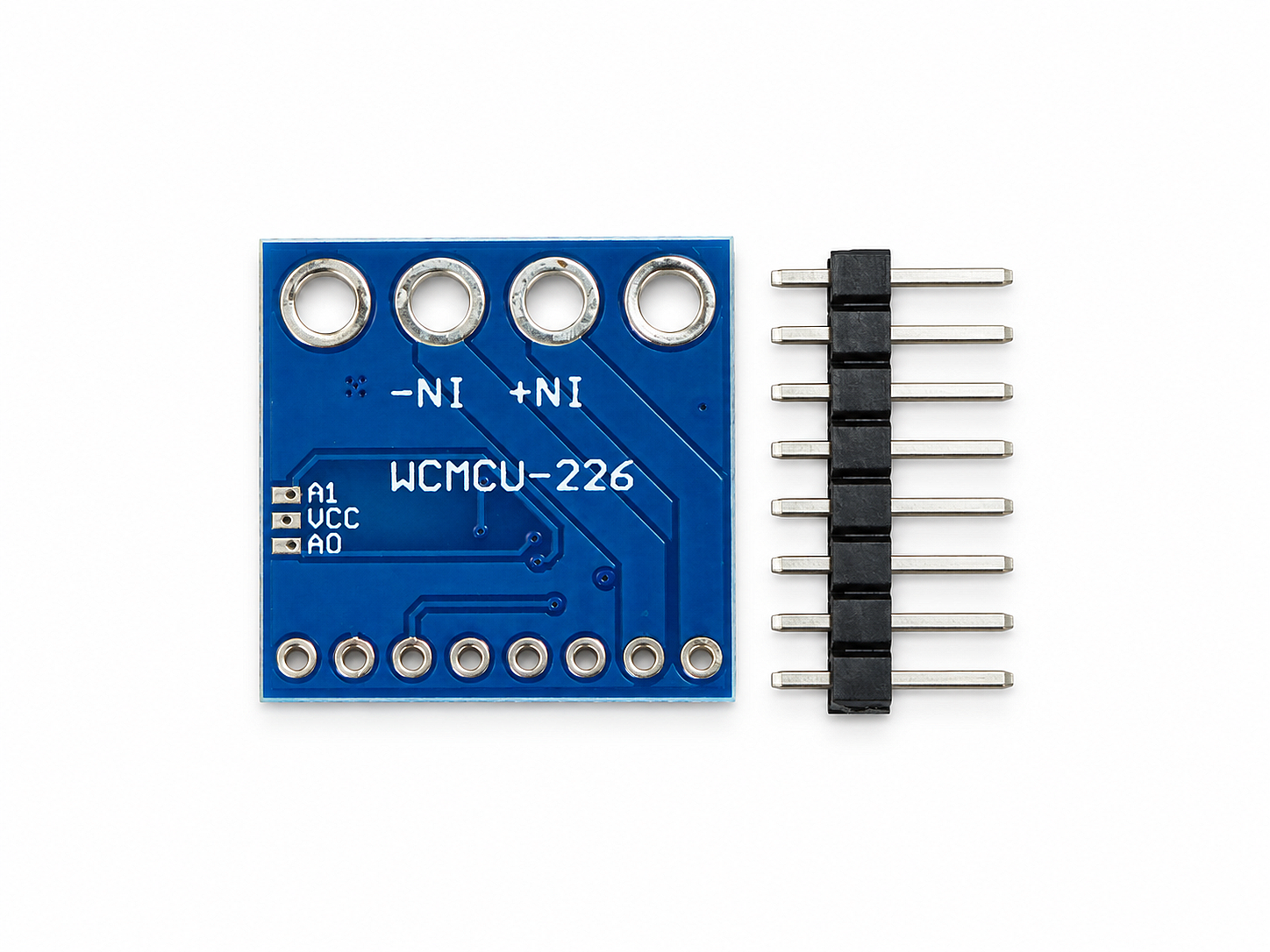

Bağlantı Pinleri

Modül tasarımına göre pin isimleri değişiklik gösterebilmekle birlikte genel olarak aşağıdaki bağlantılar bulunur:

• VCC: Modül besleme girişi
• GND: Toprak bağlantısı
• SDA: I²C veri hattı
• SCL: I²C saat hattı
• ALERT: Programlanabilir uyarı çıkışı
• VIN+ / VBUS+: Akım ölçümü giriş tarafı
• VIN- / VBUS-: Akım ölçümü çıkış/yük tarafı

Avantajları

INA226, klasik analog akım sensörlerine göre ölçüm sonucunu doğrudan dijital olarak sunması sayesinde mikrodenetleyici uygulamalarında kolay kullanım sağlar. Yüksek çözünürlüklü ADC yapısı sayesinde düşük akımların ve küçük şönt gerilimlerinin hassas şekilde takip edilmesine olanak tanır.

Bus gerilimi, akım ve güç değerlerinin aynı entegre üzerinden ölçülebilmesi sayesinde kompakt enerji izleme sistemlerinin geliştirilmesi için ideal bir çözümdür.
