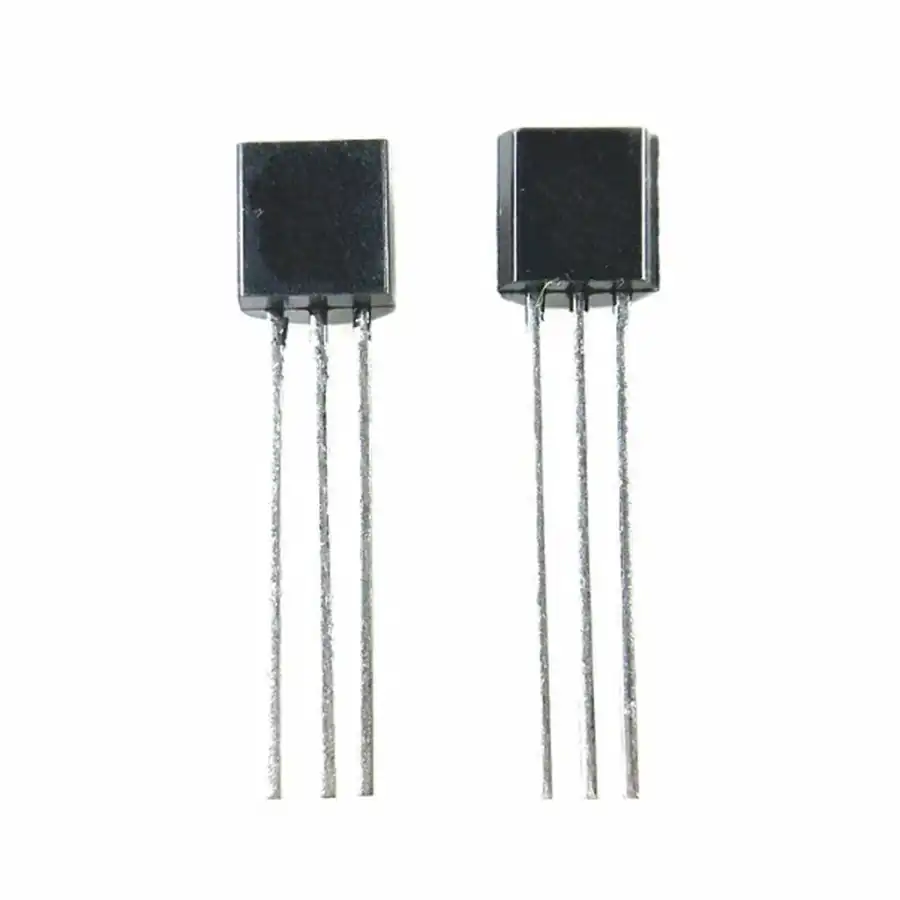

DS18S20 TO-92 Sıcaklık Sensör Entegresi

Yaygın olarak kullanılan bir dijital sıcaklık sensörüdür. Temel olarak, bulunduğu ortamın sıcaklığını ölçen ve bu bilgiyi dijital bir sinyal olarak ileten bir entegre devredir.

En belirgin özelliği, "1-Wire" adı verilen tek bir veri hattı üzerinden hem güç alabilmesi hem de veri iletişimini gerçekleştirebilmesidir. Bu özellik, birden fazla sensörün tek bir mikrodenetleyici pinine bağlanmasını kolaylaştırır ve kablolama karmaşıklığını azaltır. Her DS18S20 çipinin benzersiz bir 64-bitlik seri numarası vardır, bu da aynı veri hattına bağlı birden fazla sensörün birbirinden ayırt edilmesini ve ayrı ayrı adreslenmesini mümkün kılar.

Sıcaklık Ölçümü:

• Ölçüm Aralığı: -55°C ila +125°C (-67°F ila +257°F)

• Hassasiyet: -10°C ila +85°C aralığında ±0.5°C

• Çözünürlük: 9-bit

• Dönüşüm Süresi: Maksimum 750 ms

Arayüz ve Bağlantı:

• Tek-Telli Arayüz (1-Wire): Sadece bir veri hattı üzerinden iletişim kurar. Bu, birden fazla sensörün aynı veri hattına bağlanmasını kolaylaştırır (çoklu düşüm özelliği).

• Harici Komponent Gerektirmez: Çalışması için ek harici bileşenlere ihtiyaç duymaz.

• Parazit Besleme (Parasite Power): Harici bir güç kaynağına ihtiyaç duymadan veri hattından güç alabilir. Alternatif olarak 3.0V ile 5.5V arasında harici bir güç kaynağı ile de çalıştırılabilir.

• Benzersiz Seri Numarası: Her sensörde fabrikada ayarlanmış 64-bitlik benzersiz bir seri numarası bulunur. Bu, sistemdeki her bir sensörün tanımlanmasını sağlar.

Diğer Özellikler:

• Kullanıcı Tanımlı Alarm Ayarları: Kalıcı olarak saklanabilen alt ve üst alarm tetikleme noktaları programlanabilir.

• Alarm Arama Komutu: Programlanmış limitlerin dışında sıcaklık ölçen sensörlerin kolayca tespit edilmesini sağlar.

• Düşük Güç Tüketimi: Enerji tasarruflu uygulamalar için uygundur.

• Çeşitli Paket Tipleri: Genellikle 3-pinli TO-92 ve 8-pinli SOIC paketlerinde bulunur. Ayrıca su geçirmez prob versiyonları da mevcuttur.

Uygulama Alanları:

DS18S20, geniş sıcaklık aralığı, yüksek hassasiyeti ve kolay bağlantı özellikleri sayesinde çeşitli alanlarda kullanılır:

• Termostatik kontroller

• Endüstriyel sistemler

• Tüketici ürünleri

• Termometreler

• HVAC (ısıtma, havalandırma, iklimlendirme) sistemleri

• Bina içi ve ekipman sıcaklık izleme

• Proses kontrol sistemleri

• Gıda işleme

• Çevre izleme

• Veri kayıt sistemleri
