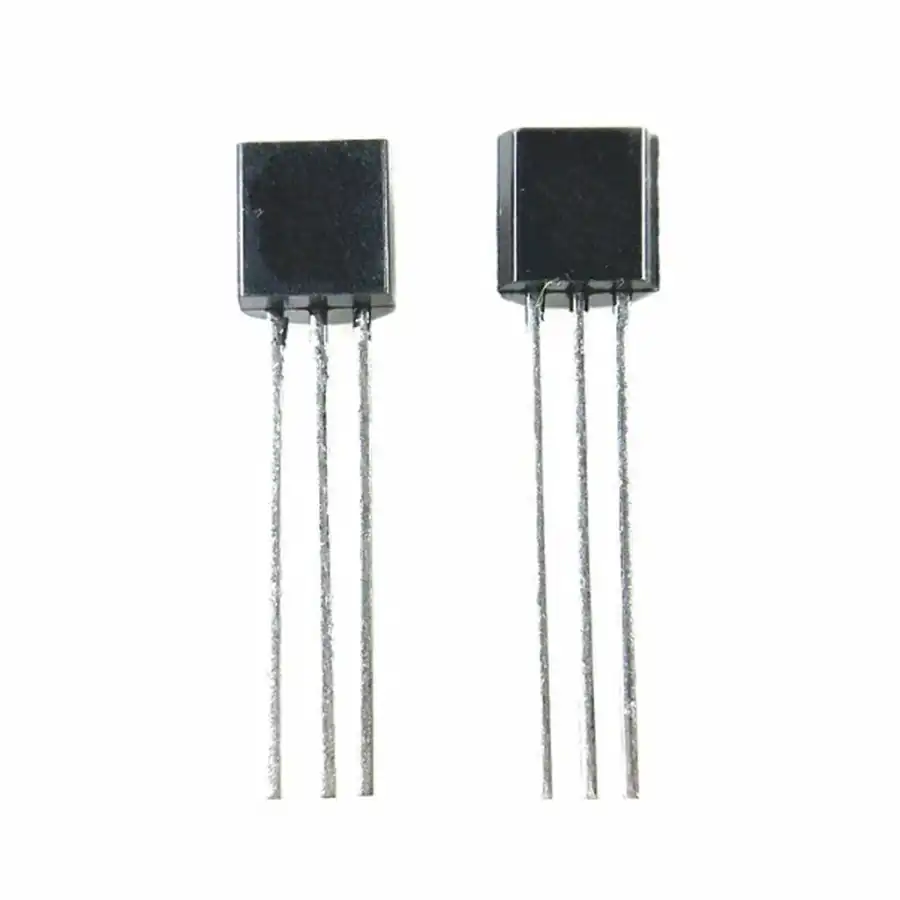

DS18B20 TO-92 Sıcaklık Sensör Entegresi

DS18B20 entegresi yaygın olarak kullanılan dijital sıcaklık sensörüdür. Temel olarak bulunduğu ortamın sıcaklığını hassas bir şekilde ölçerek dijital bir veri olarak çıkış verir.

ÖZELLİKLER:

Dijital Çıkış: Ölçtüğü sıcaklık değerini dijital bir sinyal olarak verir. Bu sayede mikrodenetleyiciler gibi dijital sistemlerle doğrudan kolayca iletişim kurabilir. Analog-dijital dönüştürücüye (ADC) ihtiyaç duymaz.

Geniş Sıcaklık Ölçüm Aralığı: Genellikle -55°C ile +125°C arasında sıcaklık ölçümü yapabilir.

Yüksek Hassasiyet: Belirli sıcaklık aralıklarında (genellikle -10°C ile +85°C arasında) ±0.5°C gibi yüksek bir hassasiyete sahiptir.

Seçilebilir Çözünürlük: Kullanıcı tarafından 9 ile 12 bit arasında ayarlanabilen bir çözünürlüğe sahiptir. Daha yüksek çözünürlük daha hassas ölçümler sağlar.

1-Wire Arayüzü: Tek bir veri hattı üzerinden iletişim kurar. Bu sayede birden fazla sensörün aynı veri hattına bağlanarak kontrol edilmesini kolaylaştırır ve kablolama karmaşıklığını azaltır.

Benzersiz 64-bit Seri Kod: Her DS18B20 entegresinin fabrikada atanmış benzersiz bir 64-bitlik seri kodu vardır. Bu özellik, aynı veri hattına bağlı birden fazla sensörün birbirinden ayırt edilmesini ve ayrı ayrı okunabilmesini sağlar.

Düşük Güç Tüketimi: Düşük voltajlarla (genellikle 3V ile 5.5V arasında) çalışabilir ve düşük güç tüketir.

Alarm Fonksiyonu: Kullanıcı tarafından programlanabilen alt ve üst sıcaklık alarm eşikleri bulunur.

Farklı Kılıf Tipleri: TO-92 (transistör benzeri), SOIC (yüzeye montaj) ve su geçirmez problu gibi farklı kılıf seçenekleri mevcuttur.

DS18B20 entegresinin kullanım alanları şunlardır:

Termostatik Kontroller: Isıtma ve soğutma sistemlerinde hassas sıcaklık kontrolü.

Endüstriyel Sistemler: Proses kontrolü, sıcaklık izleme ve veri kaydı.

Çevre İzleme: Hava durumu istasyonları, toprak sıcaklığı ölçümü.

Gıda İşleme: Depolama ve taşıma sırasında sıcaklık takibi.

Medikal Cihazlar: Vücut sıcaklığı ölçümü ve kontrolü.

Ev Otomasyonu: Akıllı ev sistemlerinde sıcaklık sensörü olarak.

Akvaryum ve Terraryumlar: Su ve ortam sıcaklığı izleme.

Elektronik Projeler ve Hobiler: Arduino, Raspberry Pi gibi platformlarla sıcaklık ölçümü uygulamaları.

Kullanımı: Sensörün 3 pini, enerji beslemesi, veri hattı ve topraklama için kullanılır. Montaj sırasında doğru bağlantılar yapılması önemlidir. Giriş gerilimi 3V ile 5.5V arasında tutulmalıdır.
