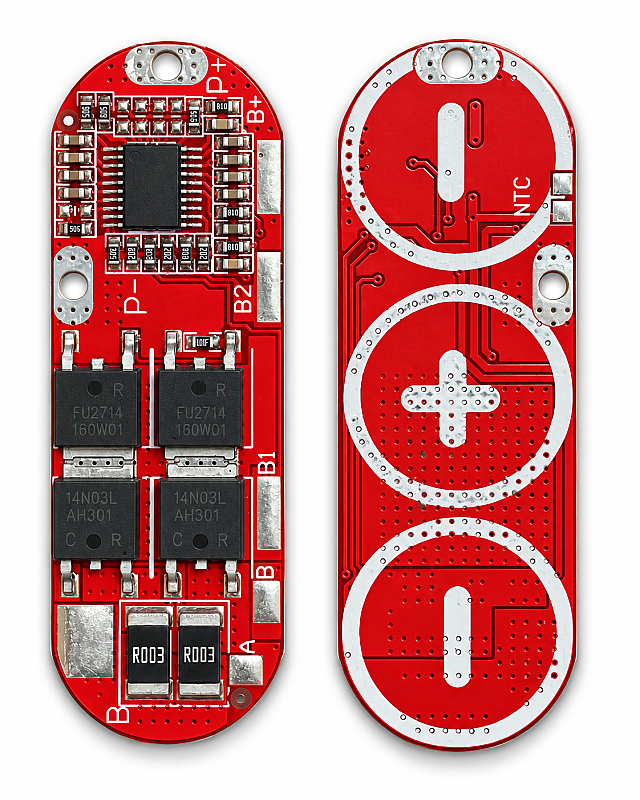

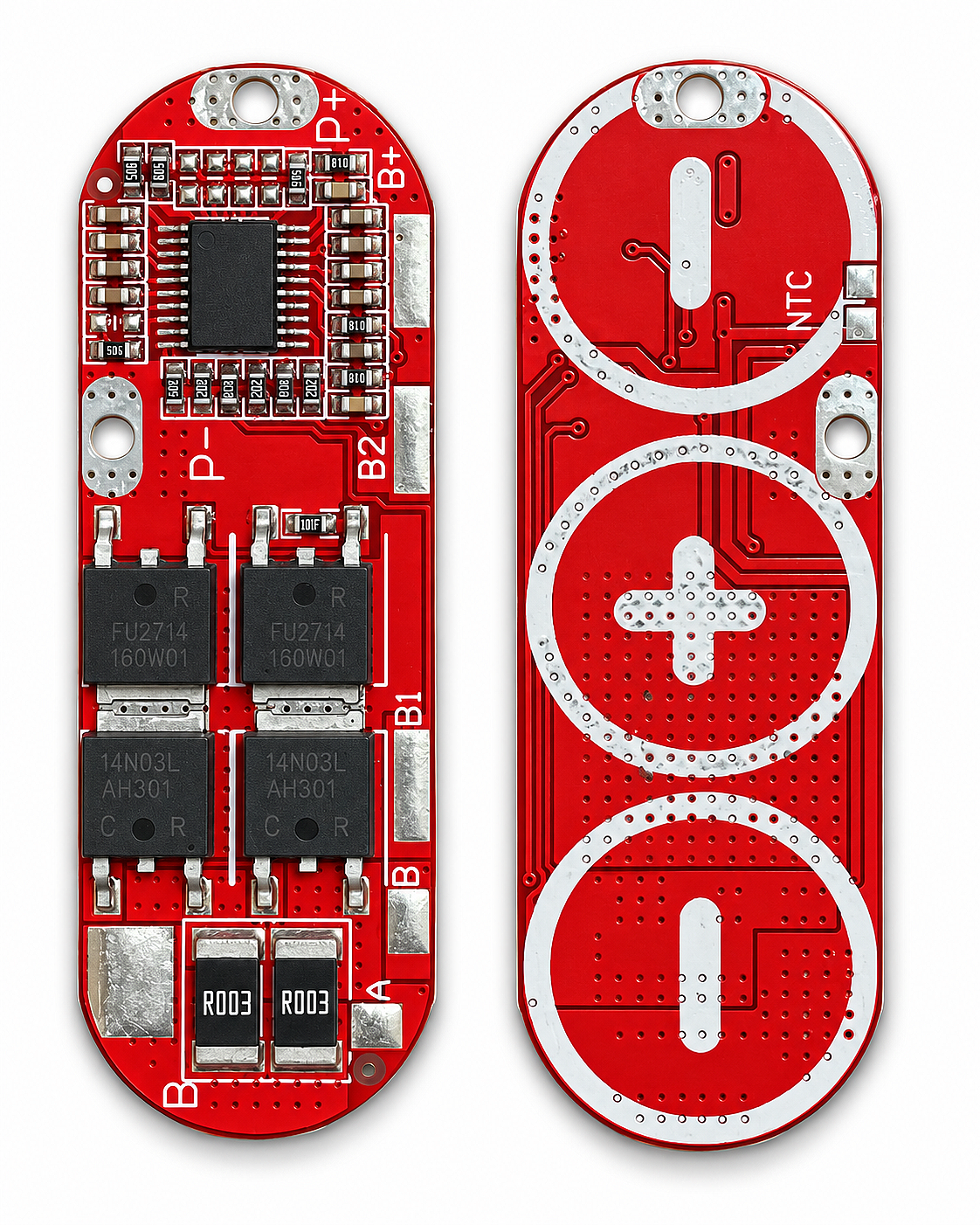

5S 25A BMS 18650 Lityum Pil Şarj Koruma Devresi

5S 25A BMS Lityum Pil Koruma Devresi, 5 adet 3.6V/3.7V Li-ion veya 18650 pilin seri (5S) bağlanmasıyla oluşturulan batarya paketlerinin güvenli şekilde şarj ve deşarj edilmesi için tasarlanmıştır.

5S bağlantıda batarya paketinin nominal gerilimi 18.5V, tam dolu durumdaki gerilimi ise 21V seviyesindedir. Bu nedenle 5S Li-ion batarya paketinin şarj edilmesi için 21V uygun Li-ion şarj cihazı kullanılmalıdır.

BMS devresi; hücreleri aşırı şarj, aşırı deşarj, aşırı akım ve kısa devre gibi bataryaya zarar verebilecek durumlara karşı korumaya yardımcı olur. Ayrıca balans özelliği sayesinde seri bağlı hücrelerin gerilimlerinin birbirine yakın tutulmasına yardımcı olarak batarya paketinin daha dengeli çalışmasını sağlar.

Teknik Özellikler

• BMS tipi: 5S
• Pil bağlantısı: 5 adet seri bağlı Li-ion hücre
• Uyumlu pil: 3.6V / 3.7V Li-ion, 18650 ve uyumlu Li-ion/Li-Po hücreler
• Nominal batarya gerilimi: 18.5V
• Tam şarj gerilimi: 21V
• Akım değeri: 25A
• Hücre başına tam şarj: Yaklaşık 4.2V
• Aşırı şarj koruması: Var
• Aşırı deşarj koruması: Var
• Aşırı akım koruması: Var
• Kısa devre koruması: Var
• Balans / hücre dengeleme: Var

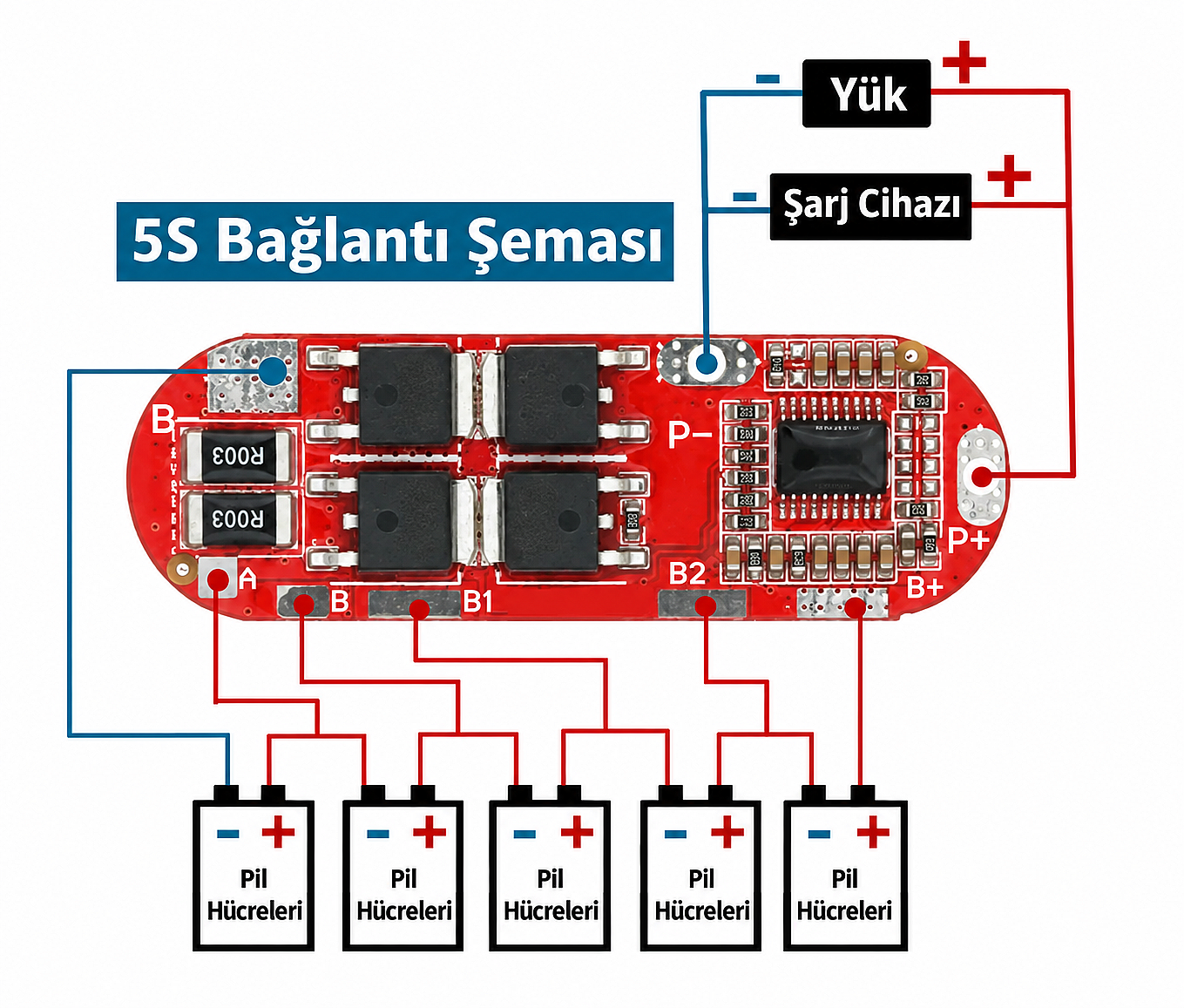

• Bağlantı yapısı: 5S (5 seri hücre)

Gerilim Mantığı

5 × 3.7V = 18.5V nominal
5 × 4.2V = 21V tam şarj

Yani müşterinin en çok karıştıracağı noktayı özellikle şöyle yazalım:

“Bu ürün 5 adet 3.7V lityum pilin seri bağlandığı 18.5V nominal batarya paketleri içindir. Batarya paketinin tam şarj gerilimi 21V'tur.”

Kullanım Alanları

18650 batarya paketleri, taşınabilir güç sistemleri, robotik projeler, yüksek akım gerektiren elektronik uygulamalar, DIY batarya paketleri, elektrikli el aletleri ve çeşitli 5S Li-ion batarya projelerinde kullanılabilir.

Önemli: BMS bir şarj adaptörü değildir. Bataryanın şarj edilmesi için 5S Li-ion bataryalara uygun 21V şarj cihazı ayrıca kullanılmalıdır. Kullanılacak hücrelerin aynı kimyada, benzer kapasite ve gerilim seviyesinde olması tavsiye edilir.
