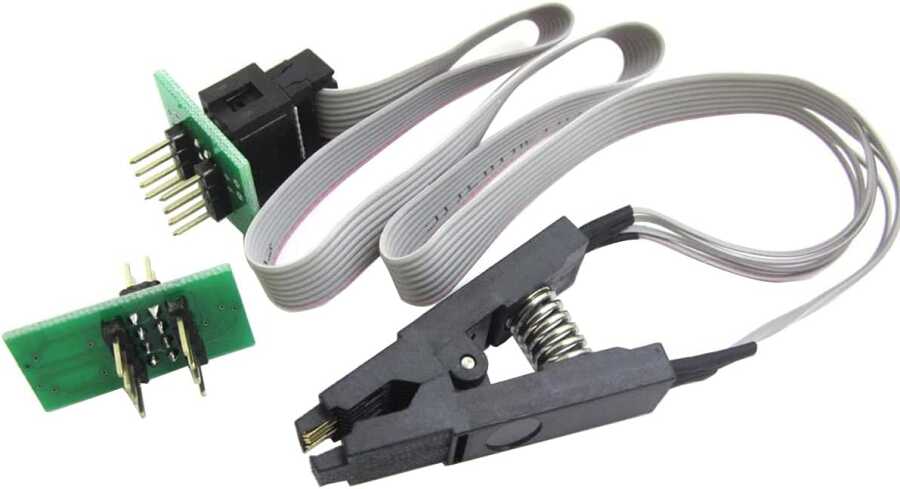

SOIC8 SOP8 Test Klipsi EEPROM 93CXX/25CXX/24CXX ürünü, elektronik cihazların devre kartı üzerinde lehimli durumda bulunan SOIC8 veya SOP8 kılıftaki EEPROM (Electrically Erasable Programmable Read-Only Memory) ve Flash bellek yongalarını, karttan sökmeden okumak, yazmak ve programlamak için kullanılan özel bir bağlantı aracıdır. Özellikle CH341A gibi USB programlayıcılarla birlikte kullanılır.
Ne İşe Yarar?
Temel amacı, bir entegre devreyi (yongayı) anakarttan veya başka bir devreden sökmeden, programlayıcıya bağlamayı sağlamaktır. Bu, özellikle BIOS veya firmware güncellemeleri, bozuk BIOS'ların tamiri, veri kurtarma gibi işlemlerde büyük kolaylık sunar. Klips, yongaya dışarıdan "mandal" gibi tutunarak elektriksel bağlantıyı kurar.
Özellikleri:
- Lehimleme Gerektirmez (In-Circuit Programming): En önemli özelliğidir. Entegre devreyi karttan sökme ve tekrar lehimleme zahmetine girmeden, doğrudan devrenin üzerinde programlama yapılmasına olanak tanır. Bu, hem zaman kazandırır hem de lehimleme sırasında oluşabilecek hasar riskini azaltır.
- SOIC8 ve SOP8 Kılıf Desteği: Özellikle SOIC8 (Small Outline Integrated Circuit) ve SOP8 (Small Outline Package) kılıflı entegreler için tasarlanmıştır. Bu kılıflar, birçok EEPROM ve Flash bellek yongasında yaygın olarak kullanılır. Klipsler genellikle hem dar (150 mil) hem de geniş (200/208 mil) tip SOP8/SOIC8 entegreleri destekler.
- EEPROM/Flash Bellek Uyumluluğu: Başta 24CXX, 25CXX ve 93CXX serisi EEPROM'lar olmak üzere birçok farklı seriden Flash ve EEPROM bellek yongalarını destekler.
- 24CXX Serisi: Genellikle I²C (Inter-Integrated Circuit) protokolünü kullanan EEPROM'lardır. Televizyonlar, DVD oynatıcılar, printer'lar gibi birçok tüketici elektroniği cihazında bulunur.
- 25CXX Serisi: Genellikle SPI (Serial Peripheral Interface) protokolünü kullanan Flash belleklerdir. Bilgisayar BIOS'ları, router'lar, uydu alıcıları ve daha büyük boyutlu depolama gerektiren cihazlarda yaygın olarak kullanılır.
- 93CXX Serisi: Genellikle Microwire veya SPI benzeri daha basit seri protokolleri kullanan EEPROM'lardır. Daha eski veya daha az karmaşık uygulamalarda bulunabilirler.

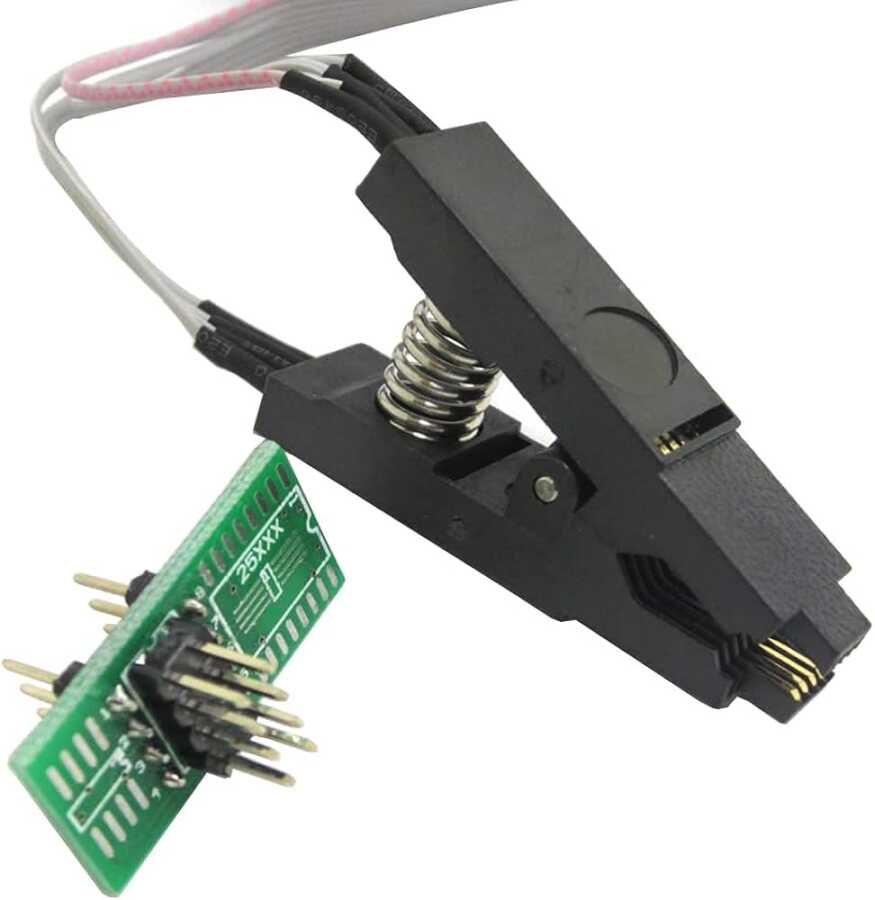

- Yaylı Mekanizma: Klipsin içerisinde yaylı bir mekanizma bulunur. Bu sayede, entegre yongasının bacaklarına sıkıca tutunarak güvenilir bir bağlantı sağlar.
- DIP8 Adaptör ile Birlikte Kullanım: Genellikle bir SOIC8/SOP8'den DIP8'e dönüştürücü adaptör PCB'si ile birlikte gelir. Klips bu adaptöre bağlanır ve adaptör de programlayıcının DIP soketine takılır.
- Kablo Bağlantısı: Klips, programlayıcıya bağlanmak için genellikle jumper kabloları veya doğrudan lehimlenmiş kablolar içerir.
- Malzeme: Genellikle dayanıklı ABS plastikten üretilmiştir.
- Boyut ve Ağırlık: Kullanışlı, küçük ve hafif bir yapıya sahiptir.
Kullanım Esnasında Dikkat Edilmesi Gerekenler:
- Doğru Pin Bağlantısı: Klipsi yongaya takarken, 1 numaralı pini (genellikle bir nokta veya girinti ile belirtilir) doğru hizalamak çok önemlidir. Yanlış bağlantı, yongaya veya programlayıcıya zarar verebilir.
- Güç Kaynağı: Bazı durumlarda, klipsin bağlı olduğu devrenin programlama işlemi sırasında güç verilmesi gerekebilir. Ancak bazı programlayıcılar (CH341A gibi), klips üzerinden yongaya güç sağlayabilir. Hedef kartın güç tüketimi yüksekse, yonganın karttan sökülmesi veya harici bir 3.3V güç kaynağı bağlanması gerekebilir.
- Voltaj Uyumluğu: Bazı bellek yongaları (özellikle yeni nesil bazı Flash yongaları) 1.8V ile çalışırken, CH341A gibi programlayıcılar genellikle 3.3V veya 5V seviyelerinde çalışır. Bu durumda, 1.8V adaptör kullanmak gerekebilir.
- Stabil Bağlantı: Programlama işlemi sırasında klipsin yongadan kaymamasına özen gösterilmelidir. Aksi takdirde, programlama hatası oluşabilir veya veri bozulabilir.
